టైప్ U3 ప్రొజెక్షన్ వెల్డ్ స్టడ్

టైప్ U3 ప్రొజెక్షన్ వెల్డ్ స్టుడ్స్ స్టీల్ ఉపరితలాలకు వెల్డ్ చేయడం సులభం, మరియు వాటి మెట్రిక్ థ్రెడ్‌లు ప్రామాణిక గింజలతో సరిగ్గా సరిపోతాయి. లోహ ప్రాజెక్టులలో శీఘ్ర కనెక్షన్ కోసం ఇది చాలా అనుకూలంగా ఉంటుంది. Xiaoguo® సరఫరాదారు IFI 148-1-2002 యొక్క ప్రమాణాలను ఖచ్చితంగా అనుసరించండి.

మోడల్:IFI 148-1-2002

విచారణ పంపండి

ఉత్పత్తి వివరణ

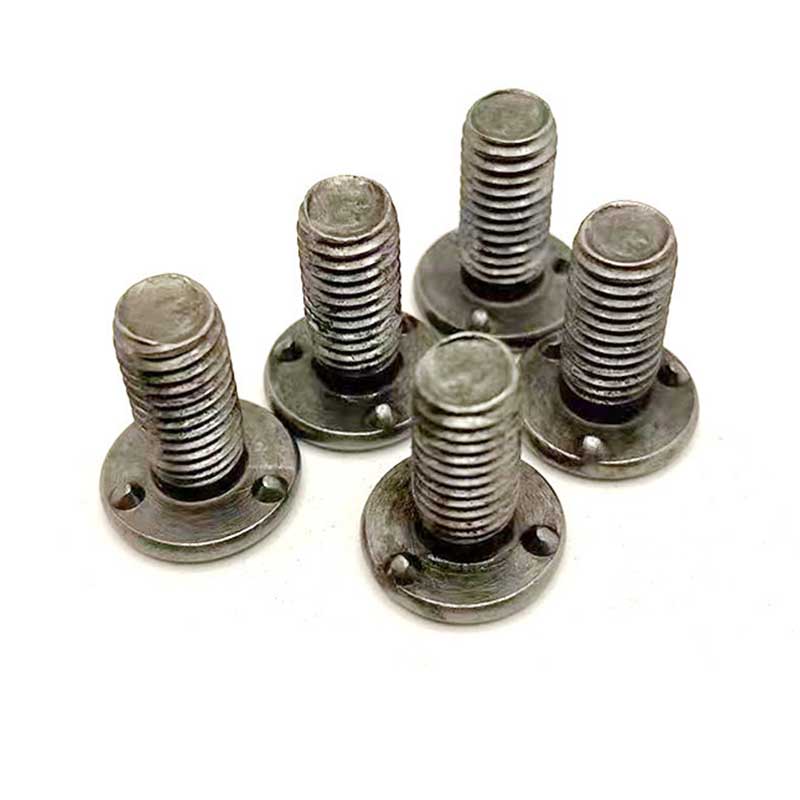

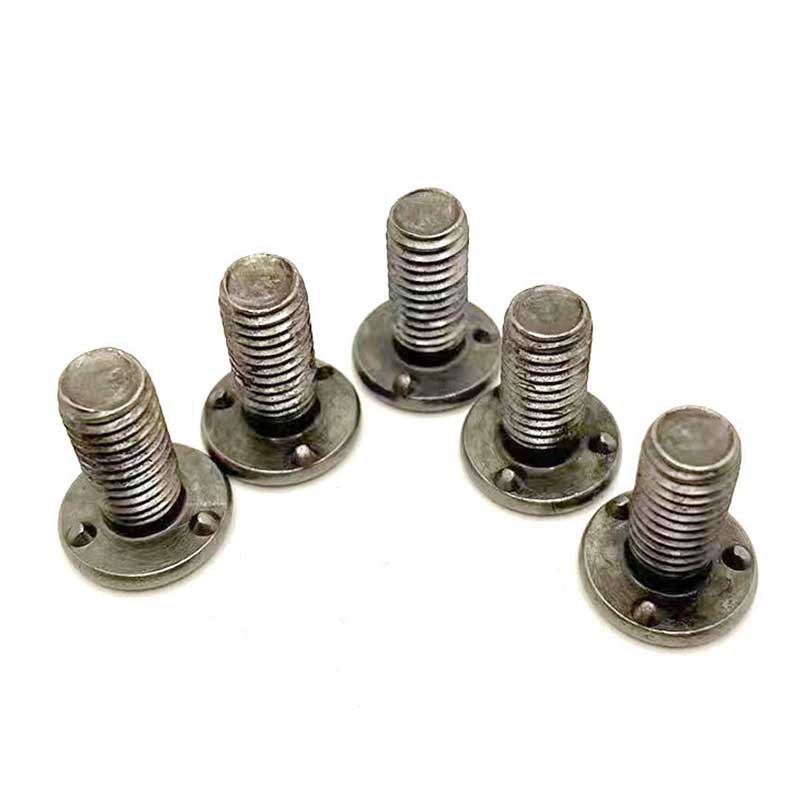

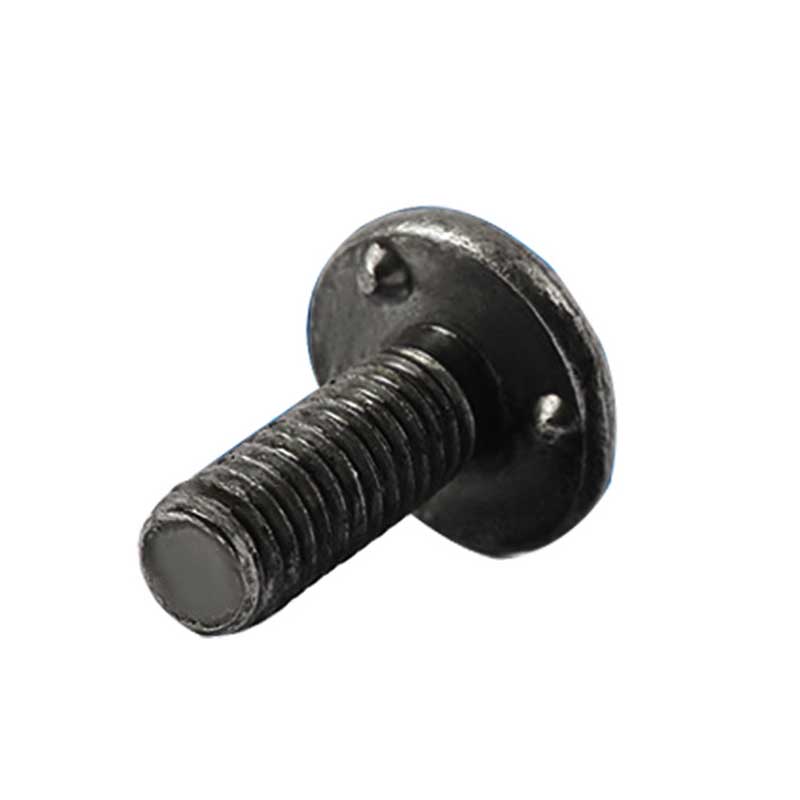

టైప్ U3 ప్రొజెక్షన్ వెల్డ్ స్టడ్ అనేది వెల్డింగ్ సంస్థాపనల కోసం ప్రత్యేకంగా రూపొందించిన బందు భాగం. ప్రదర్శన నుండి, ఈ స్టడ్ యొక్క తల క్రింద మూడు సుష్టంగా పంపిణీ చేయబడిన చిన్న ప్రోట్రూషన్స్ ఉన్నాయి, మరియు ఈ మూడు ప్రోట్రూషన్స్ వెల్డింగ్ కోసం ఉపయోగించే ముఖ్య నిర్మాణాలు.

అనువర్తనాలు మరియు పారామితులు

సోమ	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
DK మాక్స్	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
Dకె మిన్	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
కె మాక్స్	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
కె మిన్	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
D0 గరిష్టంగా	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
D0 నా	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h గరిష్టంగా	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H నిమి	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
డి 1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r మాక్స్	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

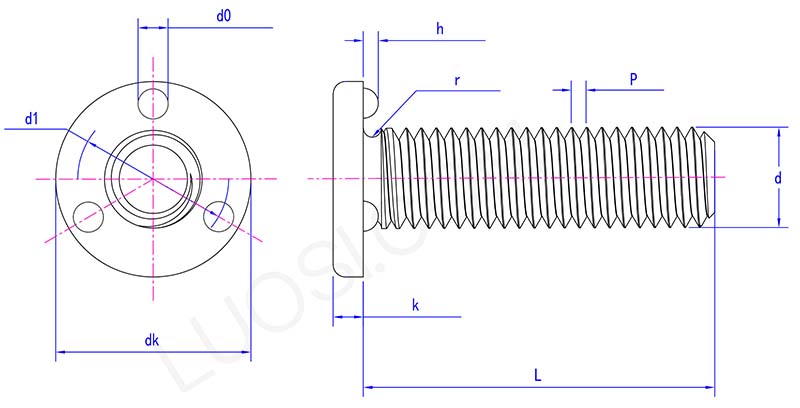

Type U3 projection weld stud parameter

టైప్ U3 ప్రొజెక్షన్ వెల్డ్ స్టుడ్స్ ట్రైలర్ వైరింగ్ పట్టీలను పరిష్కరించడానికి ఉపయోగించవచ్చు. ట్రెయిలర్ వైరింగ్ జీనులో చిక్కుకున్న కేబుల్ సంబంధాల సమస్యను వారు పరిష్కరించగలరు. ప్రతి 12 అంగుళాలకు నేరుగా ట్రైలర్ ఫ్రేమ్‌కు నేరుగా వెల్డ్ చేయండి. దీని వార్షిక వెల్డింగ్ రింగ్ పూర్తిగా కరుగుతుంది మరియు వెల్డింగ్ వేగం వేగంగా ఉంటుంది. బిగింపు-ఆన్ వైర్ జీను ఫిక్చర్ డ్రిల్లింగ్ అవసరం లేకుండా స్టడ్‌లో పరిష్కరించబడింది. కఠినమైన రహదారులపై, దాని భూకంప పనితీరు బంధిత మద్దతు కంటే మెరుగ్గా ఉంటుంది.

టైప్ U3 ప్రొజెక్షన్ వెల్డ్ స్టుడ్స్ సోలార్ ప్యానెల్ బ్రాకెట్ల నిర్మాణానికి ఉపయోగించబడతాయి. మీరు సన్నని ముడతలు పెట్టిన పైకప్పుపై సౌర పట్టాలను వ్యవస్థాపించాలనుకుంటే, అవి లీకేజీని నిరోధించవచ్చు. సౌర రైలును పైకప్పు ప్యానెల్ ద్వారా క్రింద పర్లిన్ వరకు వెల్డ్ చేయండి. హాట్-మెల్ట్ సీలింగ్ నీరు లోపలికి రాకుండా నిరోధించగలదు. గైడ్ రైలును నేరుగా బోల్ట్‌లతో స్టుడ్‌లకు పరిష్కరించండి.

కన్వేయర్ రైల్ ఫిక్సేషన్ కోసం U3 ప్రొజెక్షన్ వెల్డ్ స్టుడ్స్ టైప్ చేయండి. సన్నని ఫ్రేమ్‌లోని గైడ్ బోల్ట్‌లు పడిపోయాయి, కాబట్టి మీరు బ్రాకెట్‌ను బలోపేతం చేయడానికి దీన్ని ఉపయోగించవచ్చు. ప్రతి 18 అంగుళాలకు ఫ్రేమ్ వెంట వెల్డ్. బోల్ట్‌లతో స్టుడ్‌లకు గైడ్ రైలును పరిష్కరించండి. థ్రెడ్ నిర్లిప్తత వల్ల కలిగే ఆహార కర్మాగారాలలో పనికిరాని సమయాన్ని తగ్గించండి.

వెల్డింగ్

టైప్ U3 ప్రొజెక్షన్ వెల్డ్ స్టుడ్స్ వెల్డింగ్ సమయంలో, తల క్రింద ఉన్న మూడు ప్రోట్రూషన్స్ వర్క్‌పీస్ యొక్క ఉపరితలాన్ని పూర్తిగా సంప్రదించవచ్చు. వెల్డింగ్ కరెంట్ ద్వారా ఉత్పన్నమయ్యే వేడి ద్వారా, ప్రోట్రూషన్స్ మరియు వర్క్‌పీస్ త్వరగా కరిగించి, కలిసిపోతాయి, ఇది చాలా స్థిరమైన కనెక్షన్‌ను ఏర్పరుస్తుంది, ఇది గణనీయమైన తన్యత మరియు కోత శక్తులను తట్టుకోగలదు.
