ప్రొజెక్షన్ అండర్వెల్డ్ స్క్రూ

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన ప్రొజెక్షన్ అండర్‌వెల్డ్ స్క్రూలు ప్రత్యేకంగా సవాలు చేసే వెల్డింగ్ కార్యకలాపాల కోసం రూపొందించబడ్డాయి. తయారీ కర్మాగారాలలో, ఇంజిన్ భాగాలు లేదా ఫ్రేమ్ విభాగాలు వంటి పెద్ద భాగాలను పరిష్కరించడానికి అవి సాధారణంగా ఉపయోగించబడతాయి. అవి QC/T 598-1999 అమలు ప్రమాణానికి అనుగుణంగా ఉంటాయి.

మోడల్:QC/T 598-1999

విచారణ పంపండి

ఉత్పత్తి వివరణ

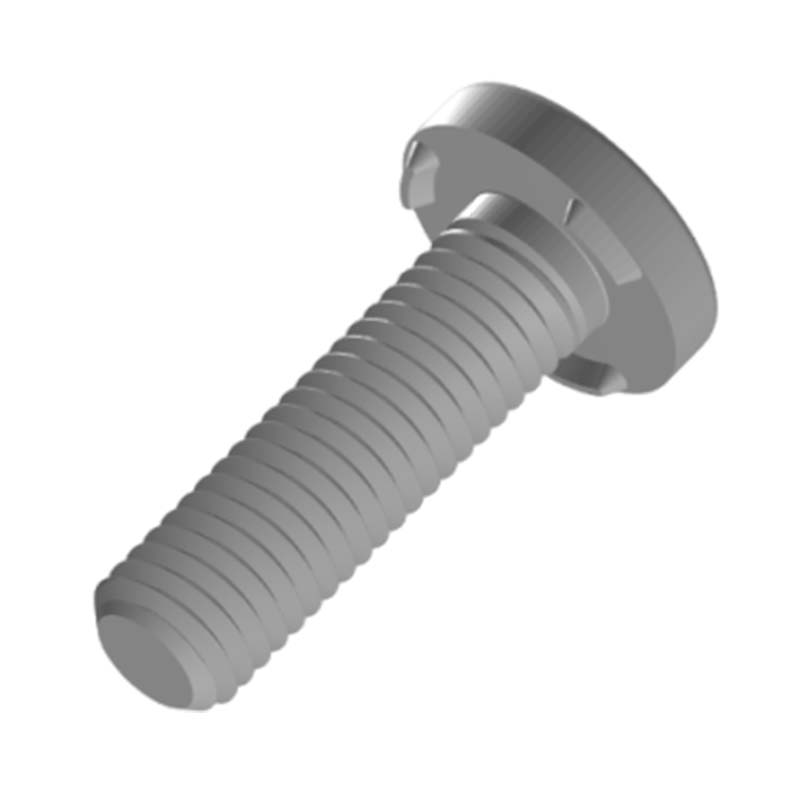

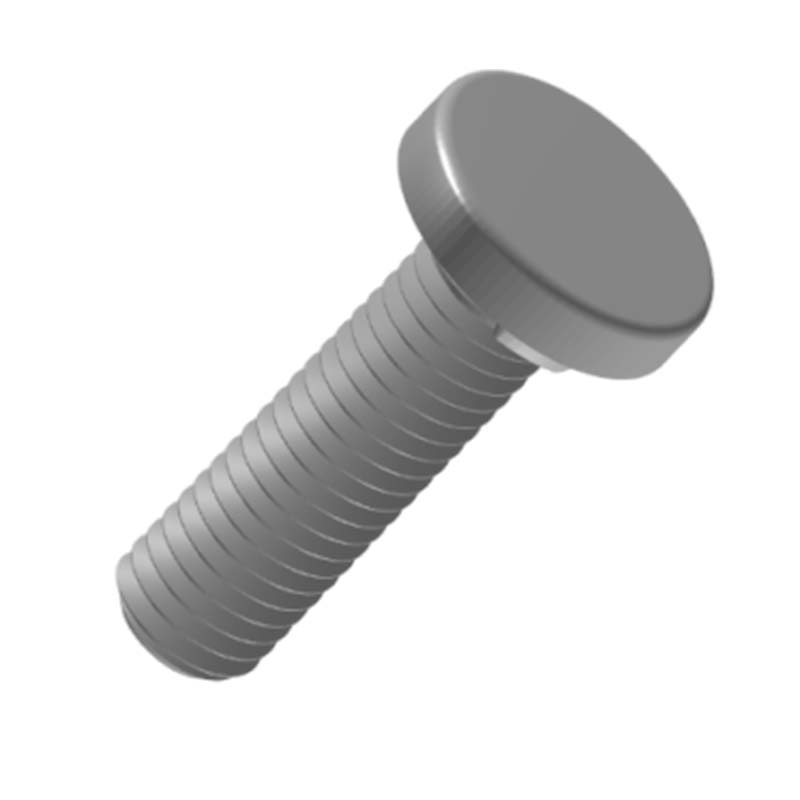

ప్రొజెక్షన్ అండర్వెల్డ్ స్క్రూ యొక్క తల ఒక రౌండ్ ప్లేట్ ఆకారంలో ఉంటుంది, సాధారణ మరియు సాధారణమైనది; స్క్రూ నేరుగా ఉంటుంది మరియు ఉపరితలం ఏకరీతి మరియు నిరంతర థ్రెడ్‌లను కలిగి ఉంటుంది, ఇవి బిగుతు సాధించడానికి గింజలు మరియు ఇతర భాగాలతో సహకరించడానికి ఉపయోగించబడతాయి. మొత్తం డిజైన్ సరళమైనది మరియు ఆచరణాత్మకమైనది.

అప్లికేషన్లు

ఈ అండర్‌వెల్డ్ స్క్రూ సాధారణ మెకానికల్ అసెంబ్లీలో ఉపయోగించబడుతుంది. ఉదాహరణకు, కేసింగ్, బేస్ మరియు నాన్-క్రిటికల్ ట్రాన్స్‌మిషన్ కాంపోనెంట్‌లను కనెక్ట్ చేయడానికి యంత్ర పరికరాలు మరియు వ్యవసాయ యంత్రాలు వంటి పరికరాలు ఉపయోగించబడతాయి. వారి స్థిరత్వం పరికరాలు మృదువైన ఆపరేషన్ను నిర్ధారిస్తుంది.

ప్రొజెక్షన్ అండర్వెల్డ్ స్క్రూ ఫర్నిచర్ తయారీ పరిశ్రమలో ఉపయోగించబడుతుంది. పట్టికలు, కుర్చీలు మరియు క్యాబినెట్ బాడీల అసెంబ్లీ సమయంలో, స్థిర ప్యానెల్లు మరియు ఫ్రేమ్‌లు సురక్షితంగా పరిష్కరించబడతాయి. గుండ్రని తలలు పొడుచుకు రావడం లేదు, గీతలు పడకుండా మరియు రోజువారీ ఉపయోగం యొక్క భద్రత మరియు సౌందర్యానికి భరోసా ఇస్తుంది. భవనాల మరమ్మతులకు కూడా వీటిని ఉపయోగించవచ్చు. తాత్కాలిక భవనాలు, తేలికపాటి ఉక్కు నిర్మాణాలు లేదా తలుపులు మరియు కిటికీల ఫిక్సింగ్, అలాగే కంచెలు, ఫౌండేషన్ లోడ్-బేరింగ్ మరియు ఇన్‌స్టాలేషన్ యొక్క అవసరాలను తీర్చడానికి ఈ పద్ధతులను ఉపయోగించి త్వరగా కనెక్ట్ చేయబడతాయి.

ప్రొజెక్షన్ వెల్డ్ స్క్రూ గట్టిగా వెల్డింగ్ చేయబడింది మరియు స్థిరమైన కనెక్షన్‌ను కలిగి ఉంటుంది. వెల్డింగ్ పద్ధతి ద్వారా,బోల్ట్వెల్డెడ్ భాగంతో దగ్గరగా కలపవచ్చు, ఇది చాలా బలమైన కనెక్షన్ బలాన్ని ఏర్పరుస్తుంది. సాధారణ బోల్ట్ కనెక్షన్ల కంటే ఇది విప్పుటకు తక్కువ అవకాశం ఉంది. వారు వెల్డింగ్ భాగంతో పరిచయ ప్రాంతాన్ని పెంచుతారు. గింజను బిగించినప్పుడు, వారు ఒత్తిడిని మరింత సమానంగా పంపిణీ చేయవచ్చు మరియు వెల్డెడ్ భాగం యొక్క ఉపరితలంపై ఒత్తిడిని తగ్గించవచ్చు, వెల్డెడ్ భాగాన్ని దెబ్బతినకుండా లేదా వైకల్యం నుండి నిరోధించవచ్చు.

ఉత్పత్తి పారామితులు మరియు లక్షణాలు

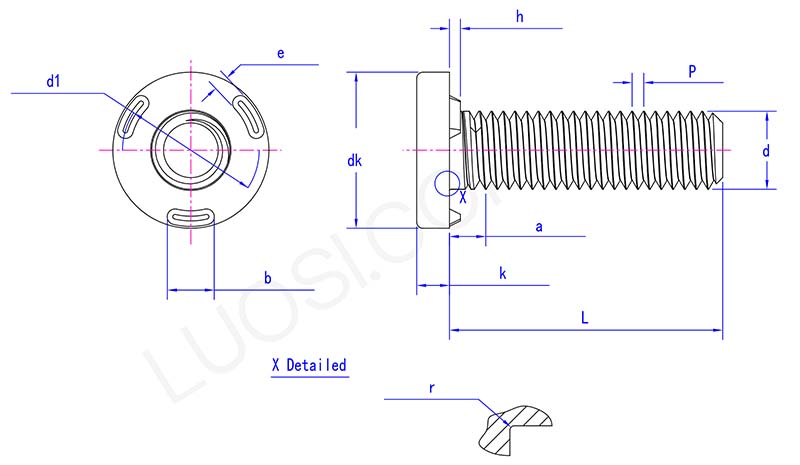

projection underweld screw parameter

సోమ	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk గరిష్టంగా	12.4	14.4	16.4	20.4
dk నిమి	11.6	13.6	15.6	19.6
k గరిష్టంగా	2	2.2	3.2	4.2
k నిమి	1.6	1.8	2.8	3.8
ఇ గరిష్టంగా	2.25	2.75	2.25	2.75
ఇ నిమి	1.75	2.25	1.75	2.25
b గరిష్టంగా	3.3	4.3	5.3	6.3
బి నిమి	2.7	3.7	4.7	5.7
h గరిష్టంగా	0.8	0.9	1.1	1.3
h నిమి	0.6	0.75	0.9	1.1
d1 గరిష్టంగా	10	11.5	14	17.5
d1 నిమి	9	10.5	13	16.5
r నిమి	0.2	0.25	0.4	0.4
r గరిష్టంగా	0.6	0.7	0.9	1.2
గరిష్టంగా	3.2	4	5	5

ప్రొజెక్షన్ అండర్వెల్డ్ స్క్రూ యొక్క నిర్మాణం చాలా స్థిరంగా ఉంటుంది. రౌండ్ తల నిలువుగా స్క్రూతో అనుసంధానించబడి, గట్టి అమరికను ఏర్పరుస్తుంది. శక్తి కింద, ఇది ఒత్తిడిని సమర్థవంతంగా పంపిణీ చేయగలదు మరియు కనెక్షన్ యొక్క విశ్వసనీయతను నిర్ధారిస్తూ వైకల్యం లేదా విచ్ఛిన్నం చేసే అవకాశం లేదు. ఆపరేషన్ కోసం రెగ్యులర్ రెంచ్‌లు మరియు ఇతర సాధనాలను ఉపయోగించవచ్చు. ప్రత్యేక పరికరాలు అవసరం లేదు. సంస్థాపన మరియు వేరుచేయడం సాపేక్షంగా సులభం, ఇది తరువాత నిర్వహణ మరియు సర్దుబాటు కోసం సౌకర్యవంతంగా ఉంటుంది.
