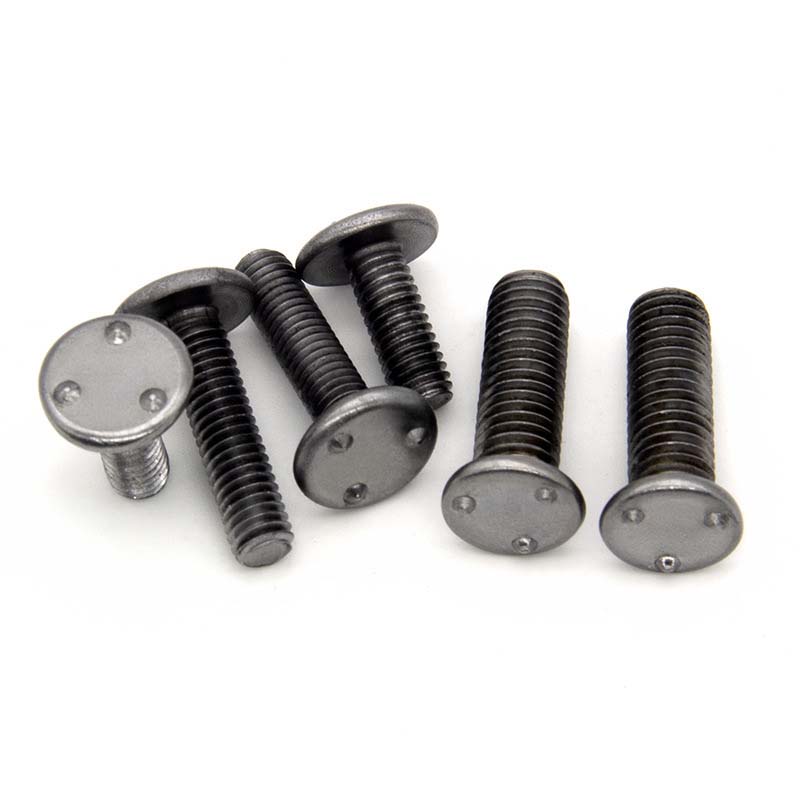

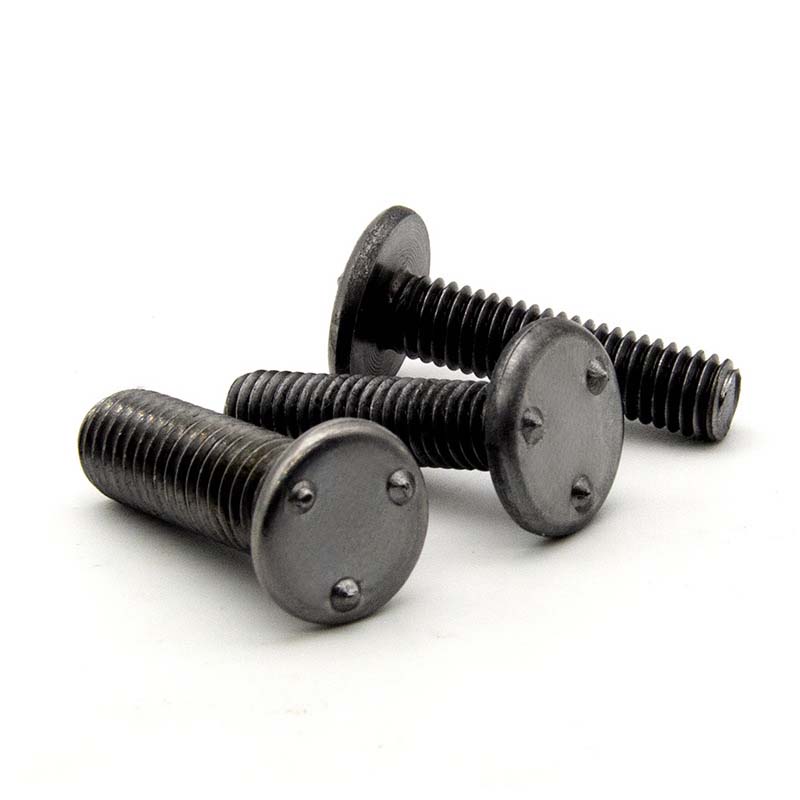

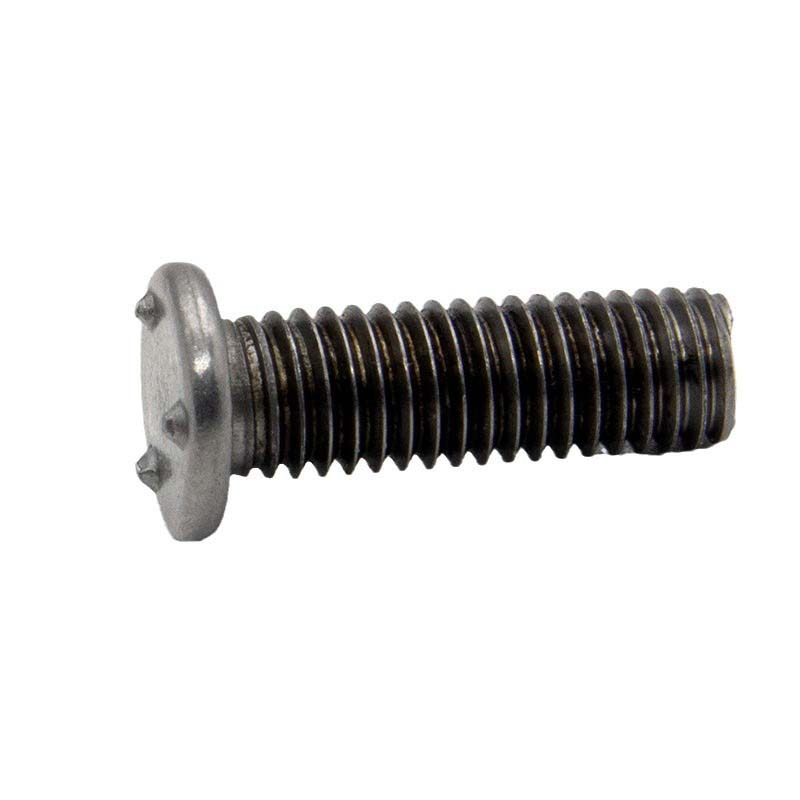

టాప్ ప్రొజెక్షన్ వెల్డ్ స్క్రూ

టాప్ ప్రొజెక్షన్ వెల్డ్ స్క్రూ ప్రత్యేకంగా ఫేస్ బట్ వెల్డింగ్ కోసం రూపొందించబడింది. బోల్ట్ ఉపరితలం చిన్న ప్రోట్రూషన్లను కలిగి ఉంటుంది, ఇవి మెటల్ ఉపరితలంతో కరిగిపోతాయి మరియు బంధించగలవు. అవి ఆటోమోటివ్ భాగాలు, ఎలక్ట్రికల్ ఫ్రేమ్ భాగాలు లేదా మెటల్ ప్యానెల్‌లకు అనుకూలంగా ఉంటాయి. Xiaoguo® సరఫరాదారు ఉచిత నమూనాలను అందిస్తారు.

మోడల్:Q 199-1999

విచారణ పంపండి

ఉత్పత్తి వివరణ

Tఅతను టాప్ ప్రొజెక్షన్ వెల్డ్ స్క్రూ ప్రధానంగా స్క్రూ మరియు పొడుచుకు వచ్చిన వెల్డింగ్ ప్లాట్‌ఫారమ్‌తో కూడిన తలతో కూడి ఉంటుంది. స్క్రూ భాగం ప్రామాణిక థ్రెడ్‌లను కలిగి ఉంటుంది మరియు పైభాగంలో ఒక నిర్దిష్ట సంఖ్య మరియు వెల్డెడ్ ప్రోట్రూషన్ల ఆకారం ఉన్నాయి, ఇవి ఒకే ఎత్తులో ఉంటాయి.

ప్రయోజనం మరియు అప్లికేషన్లు

ఈ నిబ్స్ ఓవర్ హెడ్ ప్రొజెక్షన్ వెల్డ్ స్క్రూ బలంగా మరియు సమర్థవంతంగా ఉంటుంది. వెల్డింగ్ ప్రక్రియలో, కరెంట్ కుంభాకార వెల్డింగ్ ప్లాట్‌ఫారమ్‌పై కేంద్రీకృతమై ఉంటుంది, ఇది సాధారణ వెల్డింగ్ పద్ధతుల కంటే చాలా తక్కువ సమయంలో బోల్ట్‌లు మరియు వెల్డెడ్ భాగాలను గట్టిగా కనెక్ట్ చేయడానికి వీలు కల్పిస్తుంది. మూడు కుంభాకార వెల్డింగ్ స్టేషన్లు బోల్ట్‌లు వాటి సరైన స్థానాలను స్వయంచాలకంగా కనుగొనడంలో సహాయపడతాయి.

టాప్ ప్రొజెక్షన్ వెల్డ్ స్క్రూలు ఆటోమోటివ్ తయారీ పరిశ్రమలో ఉపయోగించబడతాయి. కార్ బాడీల ఉత్పత్తిలో, ఈ రకమైన బోల్ట్ వివిధ భాగాలను కనెక్ట్ చేయడానికి విస్తృతంగా ఉపయోగించబడుతుంది. ఉదాహరణకు, కారు సీట్ల సంస్థాపనలో. మొదట, బోల్ట్ పొడుచుకు వచ్చిన వెల్డింగ్ ద్వారా కారు శరీరానికి వెల్డింగ్ చేయబడింది. అప్పుడు, సీటు యొక్క ఇన్‌స్టాలేషన్ రంధ్రాలు బోల్ట్‌తో సమలేఖనం చేయబడతాయి మరియు సీటును సురక్షితంగా పరిష్కరించడానికి ఒక గింజ బిగించి, కారు యొక్క కదలిక సమయంలో సీటు కదలకుండా ఉంటుంది.

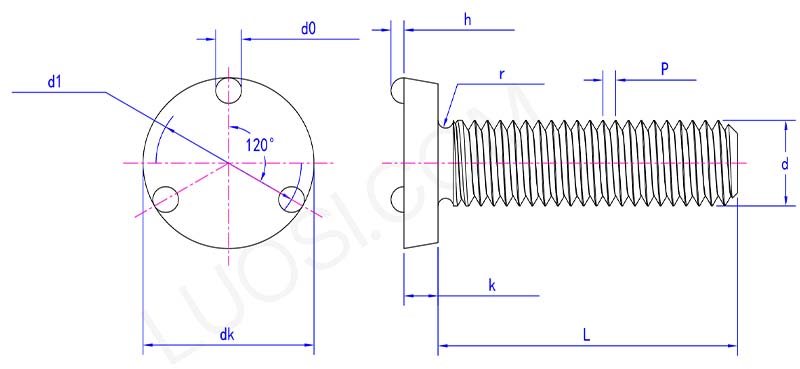

top projection weld screw parameter

సోమ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk గరిష్టంగా	11.5	12.5	14.5	19	21	24
dk నిమి	11.23	12.23	14.23	18.67	20.67	23.67
k గరిష్టంగా	2	2.5	2.5	3.5	4	5
k నిమి	1.75	2.25	2.25	3.25	3.75	4.75
r నిమి	0.2	0.2	0.3	0.3	0.4	0.4
d1 గరిష్టంగా	8.75	9.75	10.75	14.25	16.25	18.75
d1 నిమి	8.5	9.5	10.5	14	16	18.5
h గరిష్టంగా	1.25	1.25	1.25	1.45	1.45	1.65
h నిమి	0.9	0.9	0.9	1.1	1.1	1.3
d0 గరిష్టంగా	2.6	2.6	2.6	3.1	3.1	3.6
d0 నిమి	2.4	2.4	2.4	2.9	2.9	3.4

వెల్డ్ స్క్రూ వంటగది ఉపకరణాల తయారీలో ఉపయోగించబడుతుంది. వంటగది ఉపకరణాల తయారీ ప్రక్రియలో, ఓవెన్లు, మైక్రోవేవ్ ఓవెన్లు మరియు డిష్వాషర్లు వంటి పరికరాలను ఉత్పత్తి చేసేటప్పుడు, అవి ఉపయోగించబడతాయి. ఓవెన్ లోపల హీటింగ్ ట్యూబ్ సపోర్ట్‌లు, ట్రే గైడ్‌లు మరియు ఇతర భాగాలను ఇన్‌స్టాల్ చేసేటప్పుడు, అవి మొదట ఓవెన్ లోపలి లైనర్ లేదా ఔటర్ షెల్‌పై వెల్డింగ్ చేయబడతాయి, ఆపై సంబంధిత భాగాలు వాటిని థ్రెడ్ భాగాలపై స్క్రూ చేయడం ద్వారా పరిష్కరించబడతాయి.బోల్ట్‌లు.

ఉత్పత్తి లక్షణాలు

టాప్ ప్రొజెక్షన్ వెల్డ్ స్క్రూ యొక్క అత్యంత విలక్షణమైన లక్షణం తల వద్ద దాని ప్రత్యేకమైన పొడుచుకు వచ్చిన వెల్డింగ్ ప్లాట్‌ఫారమ్. ఈ స్పాట్ వెల్డింగ్ యంత్రాలు సాధారణ ఆకారాలు మరియు ఏకరీతి పరిమాణాలను కలిగి ఉంటాయి. వెల్డింగ్ ప్రక్రియలో, వారు ఖచ్చితంగా కరెంట్‌ను కేంద్రీకరించగలరు, హామీనిచ్చే వెల్డింగ్ నాణ్యతతో స్థిరమైన మరియు నమ్మదగిన వెల్డింగ్ ఫలితాన్ని నిర్ధారిస్తారు. కుంభాకార వెల్డింగ్ స్టేషన్ యొక్క ఉనికి కారణంగా, వెల్డింగ్ ప్రక్రియలో వెల్డింగ్ భాగాల ఉపరితలంపై నష్టం సాపేక్షంగా తక్కువగా ఉంటుంది మరియు వెల్డింగ్ భాగాల రూపాన్ని మరియు పనితీరును మెరుగ్గా నిర్వహించవచ్చు.
