రెసిస్టెన్స్ ప్రొజెక్షన్ వెల్డింగ్ కోసం మెట్రిక్ స్క్రూ

రెసిస్టెన్స్ ప్రొజెక్షన్ వెల్డింగ్ కోసం మెట్రిక్ స్క్రూ ప్రత్యేకంగా రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ కోసం రూపొందించబడింది. బేస్ మీద చిన్న ప్రోట్రూషన్లు వెల్డింగ్ ప్రక్రియలో కరిగిపోతాయి, మెటల్ ఉపరితలంతో ఒక సంస్థ బంధాన్ని ఏర్పరుస్తుంది. Xiaoguo® కంపెనీకి తగినంత స్టాక్ అందుబాటులో ఉంది.

మోడల్:BS 7670-1-2004

విచారణ పంపండి

ఉత్పత్తి వివరణ

రెసిస్టెన్స్ ప్రొజెక్షన్ వెల్డింగ్ కోసం మెట్రిక్ స్క్రూ ప్రధానంగా స్క్రూ బాడీ మరియు ప్రత్యేక ప్రోట్రూషన్ నిర్మాణంతో కూడిన తలతో కూడి ఉంటుంది. స్క్రూ బాడీ పార్ట్ స్టాండర్డ్ మెట్రిక్ థ్రెడ్‌లను కలిగి ఉంది, ఇది సంబంధిత వాటితో సరిపోలడానికి సౌకర్యంగా ఉంటుందిగింజలులేదా అంతర్గత థ్రెడ్‌లతో కూడిన భాగాలు.

ఉత్పత్తి పారామితులు

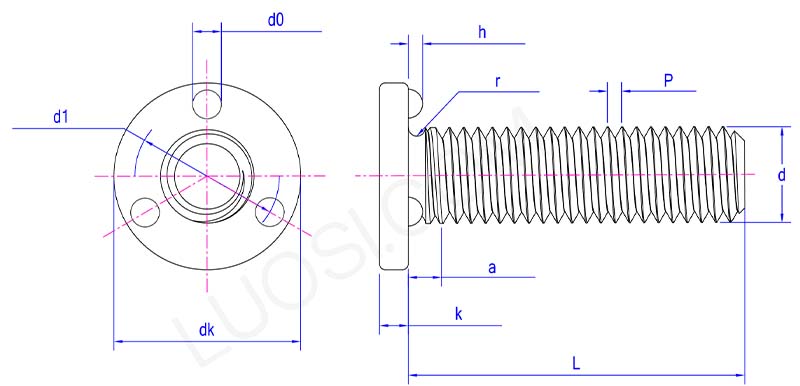

metric screw for resistance projection welding parameter

సోమ	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
గరిష్టంగా	1.25	1.75	2	2.5	3.13	3.75	4.38
dk గరిష్టంగా	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk నిమి	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k గరిష్టంగా	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k నిమి	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 గరిష్టంగా	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 నిమి	4.5	6	7.5	9	12	15	18
d0 గరిష్టంగా	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 నిమి	0.9	1.2	1.5	1.8	2.4	3	3.6
h గరిష్టంగా	0.55	0.7	0.85	1	1.3	1.6	1.9
h నిమి	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r గరిష్టంగా	0.4	0.4	0.5	0.6	0.8	0.8	0.8

ఉత్పత్తి లక్షణాలు

రెసిస్టెన్స్ ప్రొజెక్షన్ వెల్డింగ్ కోసం మెట్రిక్ స్క్రూ తలపై ప్రత్యేకమైన ప్రోట్రూషన్స్. ఈ ప్రోట్రూషన్‌లు సాధారణ ఆకారాలు మరియు ఏకరీతి పరిమాణాలను కలిగి ఉంటాయి. వెల్డింగ్ సమయంలో, వారు ఖచ్చితంగా కరెంట్‌ను కేంద్రీకరించగలరు, స్థిరమైన మరియు నమ్మదగిన వెల్డింగ్ ప్రక్రియను నిర్ధారిస్తారు మరియు వెల్డింగ్ నాణ్యతను గణనీయంగా పెంచుతారు. ప్రోట్రూషన్లపై కేంద్రీకృత శక్తి కారణంగా, వెల్డింగ్ ప్రక్రియ వర్క్‌పీస్ యొక్క ఇతర భాగాలపై సాపేక్షంగా చిన్న ఉష్ణ ప్రభావాన్ని కలిగి ఉంటుంది.

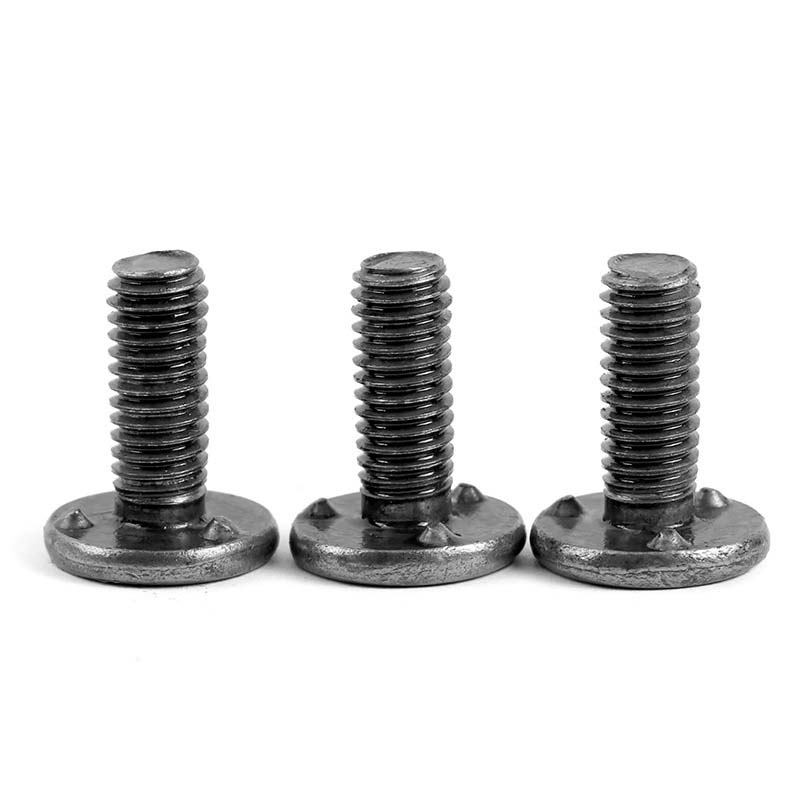

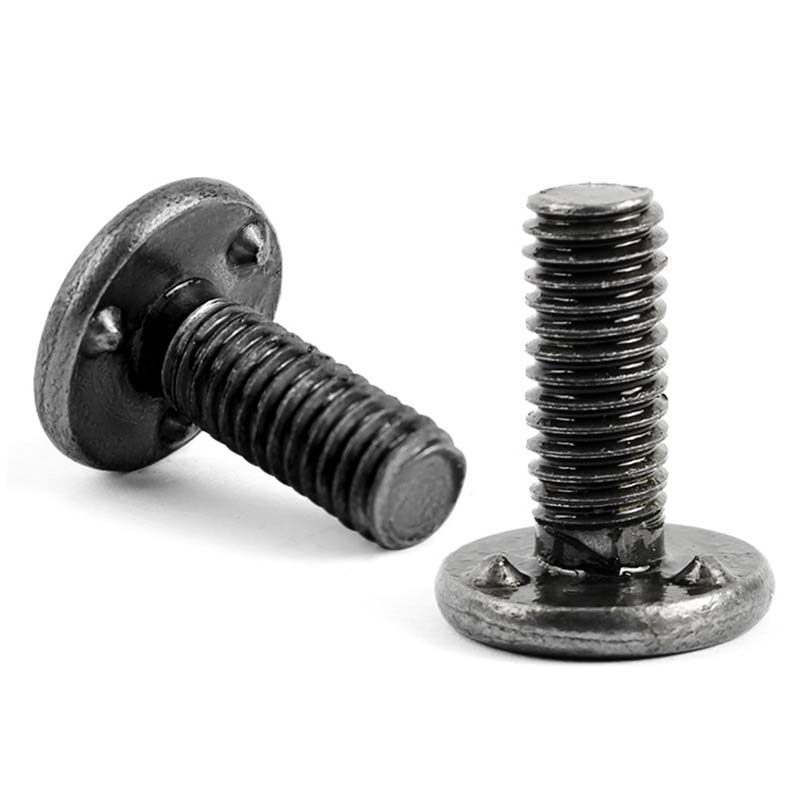

ఈ మెట్రిక్ స్క్రూలు తల దగ్గర మూడు చిన్న ప్రోట్రూషన్‌లను కలిగి ఉంటాయి. వాటిని మెటల్‌పై నొక్కడానికి వెల్డింగ్ తుపాకీని ఉపయోగించండి. ప్రోట్రూషన్‌లు వెంటనే వేడిని కేంద్రీకరిస్తాయి, పాయింట్‌ను కరిగించి, స్క్రూ హెడ్‌ను ఉపరితలంతో కలిసిపోయేలా చేస్తుంది. ఇది త్వరగా బలమైన, ఫ్లష్-మౌంటెడ్ థ్రెడ్ పాయింట్‌ను సృష్టిస్తుంది.

సాంప్రదాయిక వెల్డింగ్‌తో పోలిస్తే, ప్రొజెక్షన్ వెల్డ్ స్క్రూకు ప్రత్యేక వెల్డింగ్ గన్ అవసరం, అయితే ఇది ఆర్క్ వెల్డింగ్ స్టడ్‌ల కంటే క్లీనర్ / వేగంగా ఉంటుంది. రక్షిత గ్యాస్ లేదా సిరామిక్ స్పేసర్ల అవసరం లేదు. ప్లగ్-ఇన్ వెల్డింగ్ అనేది వెల్డ్ పాయింట్లను ఖచ్చితంగా నియంత్రించగలదు, ప్రతిసారీ స్థిరమైన ఫలితాలను నిర్ధారిస్తుంది.

రెసిస్టెన్స్ ప్రొజెక్షన్ వెల్డింగ్ కోసం మెట్రిక్ స్క్రూ HVAC పైప్‌లైన్ల నిర్వహణ తలుపుల కోసం ఉపయోగించవచ్చు. వాటిని రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ కోసం ఉపయోగించండి, ఇది శాశ్వత లాకింగ్‌ను సాధించగలదు. ఓపెనింగ్ చుట్టూ M4 స్క్రూలను వెల్డ్ చేయండి. లాక్ వాషర్‌తో తనిఖీ తలుపును పరిష్కరించండి. ప్రతి త్రైమాసికంలో ఫిల్టర్‌ని మార్చినప్పుడు థ్రెడ్‌లు వదులుగా రావు. నిర్వహణ కాల్‌లను 90% తగ్గించండి.
