థ్రెడ్ లాకింగ్ రిటైనింగ్ రింగ్

థ్రెడ్ చేసిన లాకింగ్ రిటైనింగ్ రింగ్ అనేది థ్రెడ్ కనెక్షన్లు వదులుకోకుండా నిరోధించడానికి రూపొందించిన యాంత్రిక భాగం. ఇది సంస్థాపన సమయంలో ఒత్తిడిని సమానంగా పంపిణీ చేయడానికి స్లీవ్‌తో థ్రెడ్ చేసిన స్క్రూను మిళితం చేస్తుంది, ఇది సురక్షితమైన మరియు స్థిరమైన ఫిట్‌ను నిర్ధారిస్తుంది.

మోడల్:GB/T 885-1986

విచారణ పంపండి

ఉత్పత్తి వివరణ

థ్రెడ్ లాకింగ్ రిటైనింగ్ రింగులు స్టెయిన్లెస్ స్టీల్ లేదా కార్బన్ స్టీల్‌తో తయారు చేయబడతాయి, ఇవి బలంగా మరియు తుప్పు-నిరోధకతను కలిగి ఉంటాయి. సేవా జీవితాన్ని పొడిగించడానికి మరియు దుస్తులు నిరోధకతను పెంచడానికి ఉపరితలం వేడి చికిత్సకు గురైంది. థ్రెడ్ చేసిన భాగం సున్నితమైన బిగించడం మరియు థ్రెడ్ అమరికను నిర్ధారించడానికి ఖచ్చితమైన కట్టింగ్ చికిత్సకు గురైంది. కఠినమైన పరిసరాలలో ఉపయోగం కోసం, ఉపరితలంపై తుప్పు-నిరోధక పూతను జోడించడానికి జింక్-నికెల్ లేపనం లేదా బ్లాక్ ఆక్సైడ్ లేపనం ఎంచుకోవచ్చు. ఈ పదార్థాలు -40 ° C నుండి 300 ° C యొక్క ఉష్ణోగ్రత పరిధిలో పనిచేయగలవు, కాబట్టి ఈ లాకింగ్ రింగ్‌ను సముద్ర పరిసరాలు, రసాయన ప్లాంట్లు లేదా భారీ యంత్రం వంటి విపరీతమైన పర్యావరణ పరిస్థితులలో ఉపయోగించవచ్చు.

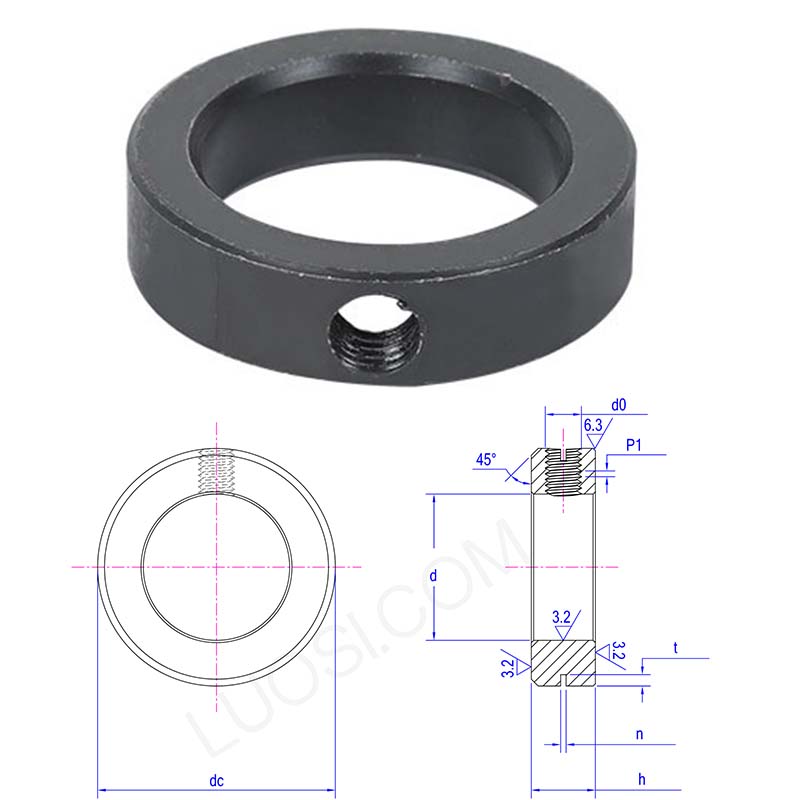

Threaded locking retaining ring

సోమ	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
డి మాక్స్	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
నిమి	14	15	16	17	18	19	20	22	25	28	30
H గరిష్టంగా	12	12	12	12	12	12	12	12	14	14	14
H నిమి	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n గరిష్టంగా	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
ఎన్ మిన్	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
టి గరిష్టంగా	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
టి మిన్	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
డిసి	28	30	30	32	32	35	35	38	42	45	48
D0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
పి 1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

అప్లికేషన్

థ్రెడ్ లాకింగ్ రిటైనింగ్ రింగులు విద్యుత్ ప్రసార వ్యవస్థలు, పంప్ సమావేశాలు మరియు రోబోట్ భాగాలలో విస్తృతంగా ఉపయోగించబడతాయి, ప్రత్యేకించి షాఫ్ట్‌లో భాగాలు సురక్షితంగా స్థిరంగా ఉన్నాయని నిర్ధారించుకోవడం అవసరమయ్యే అనువర్తనాల్లో. వాటి వైబ్రేషన్-రెసిస్టెంట్ లక్షణాలతో, వాటిని సాధారణంగా ఆటోమోటివ్ ట్రాన్స్మిషన్ సిస్టమ్స్, విండ్ టర్బైన్ గేర్‌బాక్స్‌లు మరియు కన్వేయర్ సిస్టమ్స్‌లో ఉపయోగిస్తారు. ఇది ఏరోస్పేస్ పరిశ్రమలో కూడా ఉపయోగించబడుతుంది.

ఇది వ్యవసాయ పరికరాలు మరియు పునరుత్పాదక ఇంధన సెటప్‌లలో కూడా కనిపిస్తుంది, మురికి, తడి పరిస్థితులలో లేదా చాలా టార్క్ ఉన్నప్పుడు వస్తువులను స్థిరంగా ఉంచే దృ gook మైన పని చేస్తుంది.

సంస్థాపన కోసం ప్రత్యేక సాధనాలు అవసరమా?

ఆపరేషన్ కోసం ప్రత్యేక సాధనాలు అవసరం లేదు. థ్రెడ్డ్ లాకింగ్ రిటైనింగ్ రింగులను సులభంగా ఇన్‌స్టాల్ చేయడానికి సాధారణ సాధనాలు (హెక్స్ రెంచెస్ లేదా స్క్రూడ్రైవర్లు వంటివి) ఉపయోగించవచ్చు. సర్దుబాటు కోసం హైడ్రాలిక్ ప్రెస్‌లు లేదా కస్టమ్ ఫిక్చర్‌లు అవసరం లేదు. లాకింగ్ రింగ్‌లో థ్రెడ్ చేసిన స్క్రూలను ఉపయోగించడం ద్వారా ఖచ్చితమైన సర్దుబాటును సాధించవచ్చు.
