లాక్ కాలర్‌తో స్క్రూ లాకింగ్ రిటైనింగ్ రింగ్

లాక్ కాలర్‌తో కూడిన స్క్రూ లాకింగ్ రిటైనింగ్ రింగ్ అనేది బేరింగ్‌లు, గేర్లు లేదా షాఫ్ట్‌లను భద్రపరచడానికి రూపొందించబడిన మెకానికల్ భాగం, ఇది అక్షసంబంధమైన నిలుపుదలని సర్దుబాటు చేయగల లాకింగ్ ఫోర్స్‌తో కలపడం ద్వారా రూపొందించబడింది. కఠినమైన ఒత్తిడి-పరీక్ష ప్రోటోకాల్‌లు ప్రతి XIAOGUO® ఫాస్టెనర్ లోడ్-బేరింగ్ స్పెసిఫికేషన్‌లను మించి ఉండేలా చూస్తాయి.

మోడల్:GB/T 885-1986

విచారణ పంపండి

ఉత్పత్తి వివరణ

లాక్ కాలర్‌తో స్క్రూ లాకింగ్ రిటైనింగ్ రింగ్ ప్రాథమికంగా బేరింగ్‌లు, గేర్లు లేదా స్పిన్నింగ్ పార్ట్‌లను షాఫ్ట్‌లపై లేదా హౌసింగ్‌ల లోపల ఉండే చోట ఉంచుతుంది. ఇది రిటైనింగ్ రింగ్‌తో పాటు థ్రెడ్ లాక్ కాలర్‌ను ఉపయోగిస్తుంది, రెండు ముక్కలు కలిసి పని చేస్తాయి. విషయాలు అస్థిరమైనప్పుడు లేదా నెట్టడం/లాగడం శక్తులు ఉన్నప్పటికీ, అది షాఫ్ట్ వెంట జారిపోకుండా భాగాలను ఆపివేస్తుంది. సాధారణ స్నాప్ రింగ్‌ల మాదిరిగా కాకుండా, ఇది కాలర్‌లోని స్క్రూలను ఉపయోగించి ఎంత బిగుతుగా కూర్చుందో సర్దుబాటు చేయడానికి ఇది మిమ్మల్ని అనుమతిస్తుంది. ఇది కఠినమైన పరిస్థితులలో విఫలమయ్యే అవకాశం తక్కువగా ఉంటుంది, ఫ్యాక్టరీ పరికరాలు, కారు భాగాలు లేదా విమాన భాగాల గురించి ఆలోచించండి. రెండు-ముక్కల సెటప్‌ని ఉంచడం చాలా సులభం (ఫాన్సీ టూల్స్ అవసరం లేదు) మరియు మీరు కాలక్రమేణా విగ్లింగ్‌ని వదులుకోలేని ఉద్యోగాల కోసం తగినంత గట్టిగా పట్టుకోవచ్చు. మీరు దీన్ని సెట్ చేసి మరచిపోవాలనుకుంటున్న అప్లికేషన్‌లకు మంచిది.

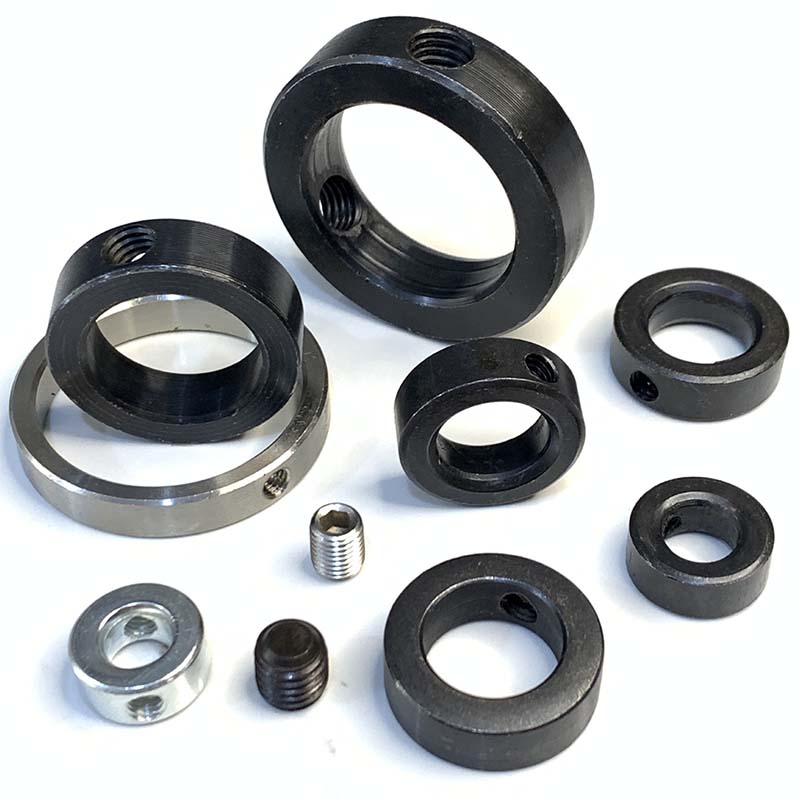

screw locking retaining ring with lock collar

అడ్వాంటేజ్

లాక్ కాలర్‌తో ఉన్న స్క్రూ లాకింగ్ రిటైనింగ్ రింగ్ బాగా పని చేస్తుంది ఎందుకంటే ఇది షేక్‌లను నిర్వహిస్తుంది మరియు అనేకసార్లు తిరిగి ఉపయోగించవచ్చు. థ్రెడ్ కాలర్ షాఫ్ట్ వెంట దాని స్థానాన్ని చక్కగా ట్యూన్ చేయడానికి మిమ్మల్ని అనుమతిస్తుంది, అందుకే ఇది కొన్నిసార్లు పాప్ ఆఫ్ అయ్యే సాధారణ రిటైనింగ్ రింగ్‌ల మాదిరిగా కాకుండా దాని స్వంతంగా వదులుగా పని చేసే అవకాశం తక్కువ. అంతర్నిర్మిత స్క్రూలు షాఫ్ట్ అంతటా సమానంగా నొక్కండి, కాబట్టి మీరు ఉపరితలంపై గోకడం లేదా గోకడం ముగించరు. ఇది మెట్రిక్ మరియు అంగుళం-పరిమాణ భాగాలకు సరిపోతుంది, ప్రపంచవ్యాప్తంగా ఉన్న కర్మాగారాలు మిశ్రమ కొలత వ్యవస్థలను ఉపయోగిస్తున్నందున ఇది సులభతరం. హెక్స్ కీ వంటి ప్రాథమిక సాధనాలతో మీరు దాన్ని స్లాప్ చేయవచ్చు లేదా వేగంగా ఆపివేయవచ్చు, అంటే మరమ్మతులు లేదా నిర్వహణ సమయంలో తక్కువ సమయం వృథా అవుతుంది. ప్రతిరోజూ దెబ్బతినే యంత్రాల కోసం, విఫలమైన ప్రామాణిక రింగ్‌లను భర్తీ చేయడంతో పోలిస్తే కాలక్రమేణా ఉపయోగించడం చౌకగా ఉంటుంది.

లాక్ కాలర్‌తో స్క్రూ లాకింగ్ రిటైనింగ్ రింగ్‌లో థ్రెడ్ లాకింగ్ రింగ్ ఉంటుంది, ఇది నేరుగా షాఫ్ట్‌లు లేదా బేరింగ్ హౌసింగ్‌లపై స్క్రూ చేస్తుంది, ఇది సురక్షితమైన, వైబ్రేషన్-రెసిస్టెంట్ లాక్‌ని అందిస్తుంది. భద్రపరచడానికి వంగడం అవసరమయ్యే సాంప్రదాయిక రిటైనింగ్ రింగ్‌ల మాదిరిగా కాకుండా, ఈ రిటైనింగ్ రింగ్‌లు షాఫ్ట్ చుట్టూ స్థిరమైన ఒత్తిడిని వర్తింపజేయడానికి లాకింగ్ రింగ్‌పై సర్దుబాటు చేయగల స్క్రూను ఉపయోగిస్తాయి. అధిక వేగం లేదా అధిక శక్తులలో కూడా, ఈ రిటైనింగ్ రింగులు స్థానభ్రంశం నిరోధిస్తాయి. లాకింగ్ రింగ్ కూడా ఒత్తిడిని సమానంగా పంపిణీ చేస్తుంది, తద్వారా షాఫ్ట్ ఒకే ప్రాంతంలో కుదించబడదు. రిటైనింగ్ రింగ్‌లు మరియు లాకింగ్ రింగ్‌ల కలయిక ఖచ్చితమైన అమరిక మరియు గేర్ సిస్టమ్‌లు లేదా ఫ్యాక్టరీ పరికరాలు వంటి దీర్ఘకాలిక స్థిరత్వం అవసరమయ్యే అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

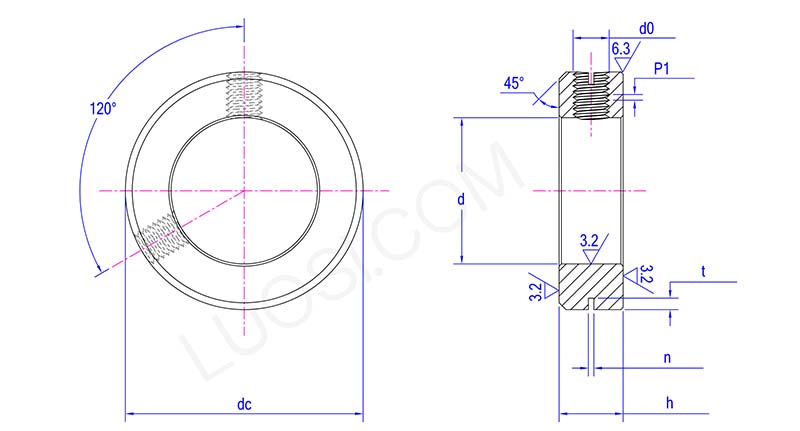

Structure diagram of screw locking retaining ring with lock collar

సోమ	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d గరిష్టంగా	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d నిమి	32	35	40	45	50	55	60	65	70	75	80
h గరిష్టంగా	14	16	16	18	18	18	20	20	20	22	22
h నిమి	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n గరిష్టంగా	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n నిమి	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t గరిష్టంగా	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t నిమి	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
dc	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
