స్క్రూ కాలర్‌ని సెట్ చేయండి

సెట్ స్క్రూ కాలర్ సాధారణంగా హై-లోడ్ ఇండస్ట్రియల్ అప్లికేషన్‌లలో ఉపయోగించబడుతుంది, ఇక్కడ సాంప్రదాయ స్నాప్ రింగ్‌లకు తగినంత హోల్డింగ్ బలం లేదు.XIAOGUO® సంవత్సరాల అనుభవం ఉన్న ప్రొఫెషనల్ టీమ్‌ను కలిగి ఉంది మరియు సరఫరా గొలుసు సంక్షోభాల సమయంలో 72 గంటలలోపు అత్యవసర ఆర్డర్‌లను నిర్వహించగలదు.

మోడల్:GB/T 885-1986

విచారణ పంపండి

ఉత్పత్తి వివరణ

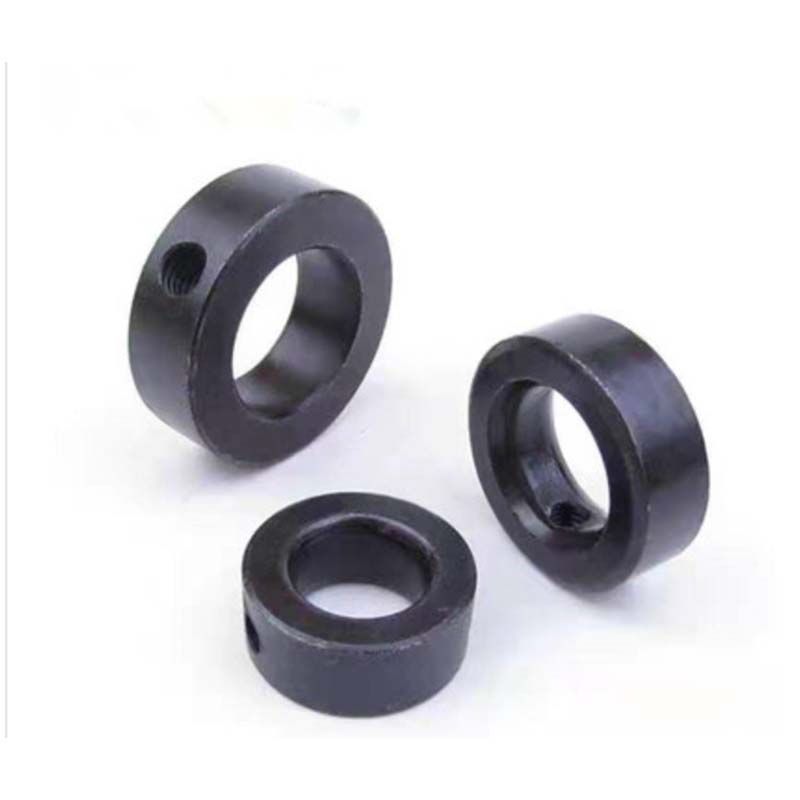

సెట్ స్క్రూ కాలర్ అనేది సెట్ స్క్రూతో వృత్తాకార, రింగ్-ఆకారపు ఫాస్టెనర్. ఒక వ్యక్తి ద్వారా ఇన్‌స్టాల్ చేయడం సులభం, ప్రత్యేక సాధనాలు అవసరం లేదు. తీసివేయడానికి, లాక్ గింజను విప్పు. ఇది పెద్ద ఎలక్ట్రిక్ మోటార్లు, క్రషర్లు, మైనింగ్ మెషినరీ, CNC మెషిన్ టూల్స్, ప్రింటింగ్ మెషినరీ మరియు ఇతర పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

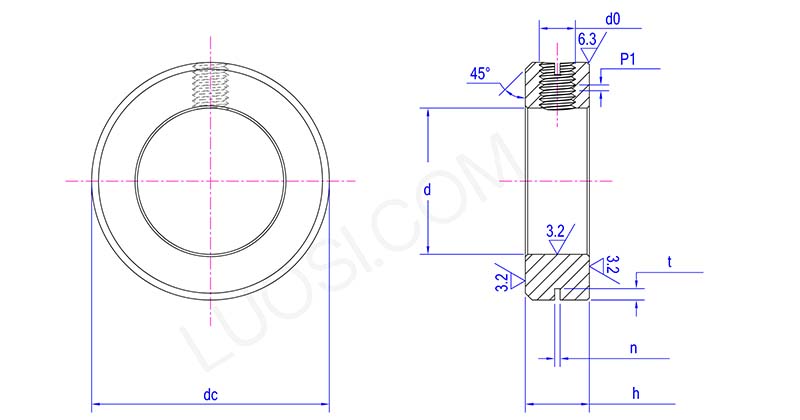

Set Screw Collar

సోమ	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d గరిష్టంగా	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d నిమి	8	9	10	12	13	14	15	16	17	18	19
h గరిష్టంగా	10	10	10	10	10	12	12	12	12	12	12
h నిమి	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n గరిష్టంగా	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n నిమి	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t గరిష్టంగా	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t నిమి	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® ఈ స్క్రూ లాక్ రింగ్‌ని మీకు కావాల్సిన దాని ఆధారంగా వివిధ మెటీరియల్‌లలో తయారు చేయండి. రసాయనాలను నిరోధించడం కోసం, మేము 304 లేదా 316 వంటి స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌లను ఉపయోగిస్తాము. అది అధిక ఒత్తిడికి లోనవుతున్నట్లయితే, అల్లాయ్ స్టీల్ 4140ని ఉపయోగిస్తాము. మరియు ఏరోస్పేస్ వస్తువులకు బరువు ముఖ్యమైన చోట, తేలికపాటి టైటానియం ఉంది. మీరు మిశ్రమ-మెటల్ సెటప్‌లను కలిగి ఉన్నప్పుడు తుప్పును తగ్గించడానికి పాలిమర్ పూతలతో కూడిన సంస్కరణలు కూడా ఉన్నాయి. అన్ని మెటీరియల్‌లు కఠినమైన కాఠిన్యం పరీక్ష (HRC 35-50) మరియు అల్ట్రాసోనిక్ తనిఖీల ద్వారా వెళ్తాయి, అవి ఎంత లోడ్‌ను నిర్వహించగలవో ASME B18.27 మరియు DIN 471/472 వంటి పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉన్నాయని నిర్ధారించుకోండి.

రెగ్యులర్ తనిఖీ మరియు నిర్వహణ

సెట్ స్క్రూ కాలర్‌లు బాగా పని చేయడానికి, సెట్ స్క్రూ బిగుతును ఇప్పుడే తనిఖీ చేసి, ఆపై టార్క్ రెంచ్‌ని ఉపయోగించి, 10-15 Nm లక్ష్యంగా పెట్టుకోండి. థ్రెడ్‌లను శుభ్రం చేయడానికి మరియు ఏదైనా మురికిని వదిలించుకోవడానికి ద్రావకాన్ని ఉపయోగించండి మరియు ప్రతి సంవత్సరం వాటిపై తాజా లిథియం ఆధారిత గ్రీజును ఉంచండి. స్క్రూలను అతిగా బిగించవద్దు, ఎందుకంటే అది లాక్ కాలర్‌ను గందరగోళానికి గురి చేస్తుంది. ఇది సముద్రపు నీరు లేదా ఆమ్లాలకు గురైనట్లయితే, పూత ఇంకా బాగుందని నిర్ధారించుకోవడానికి సంవత్సరానికి రెండుసార్లు తనిఖీ చేయండి. మీరు తాకిన భాగాలపై 0.1 మిమీ కంటే ఎక్కువ లోతుగా ధరించినట్లు కనిపిస్తే, మీరు దానిని భర్తీ చేయాలి.

ఏ షాఫ్ట్ టాలరెన్స్‌లు అనుకూలంగా ఉంటాయి?

సెట్ స్క్రూ కాలర్లు h9 లేదా h11 వంటి సాధారణ టాలరెన్స్ స్థాయిలను ఉపయోగించి 10mm నుండి 200mm వరకు షాఫ్ట్ పరిమాణాలతో పని చేస్తాయి. లాక్ కాలర్‌పై సర్దుబాటు చేయగల స్క్రూలు చిన్న షాఫ్ట్ బంప్‌లు లేదా అసమానతలను (± 0.05 మిమీ వరకు) నిర్వహించగలవు, కాబట్టి ఇది ఎలా పని చేస్తుందో గందరగోళానికి గురికాకుండా ఇప్పటికీ గట్టిగా సరిపోతుంది.
