స్క్వేర్ ప్రొజెక్షన్ వెల్డ్ గింజలు

చైనా సరఫరాదారు Xiaoguo® స్టాక్‌లో అధిక-నాణ్యత గల స్క్వేర్ ప్రొజెక్షన్ వెల్డ్ గింజలను సరఫరా చేయడం సంతోషంగా ఉంది, నాలుగు సమానంగా పంపిణీ చేయబడిన వెల్డింగ్ ప్రోట్రూషన్‌లను కలిగి ఉంది. నాలుగు-మూలల నిర్మాణం తీవ్రమైన వైబ్రేషన్‌లో కూడా, స్థిరమైన కనెక్షన్‌కు హామీ ఇచ్చే సాపేక్ష స్థానభ్రంశం లేదా భ్రమణం ఉండదని నిర్ధారిస్తుంది.

మోడల్:Q 371-1999

విచారణ పంపండి

ఉత్పత్తి వివరణ

నిర్మాణ లక్షణాలు

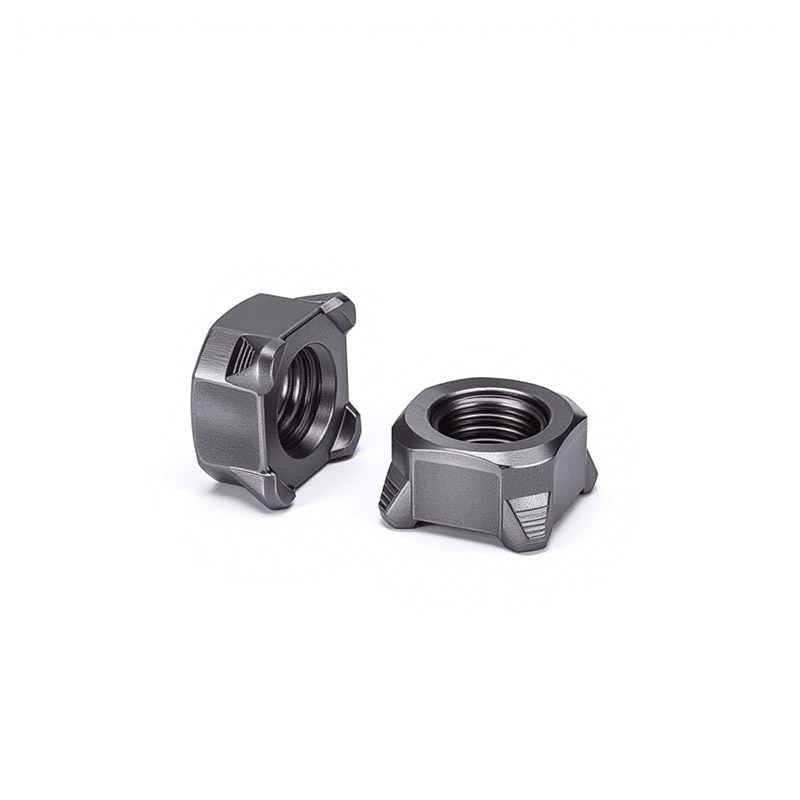

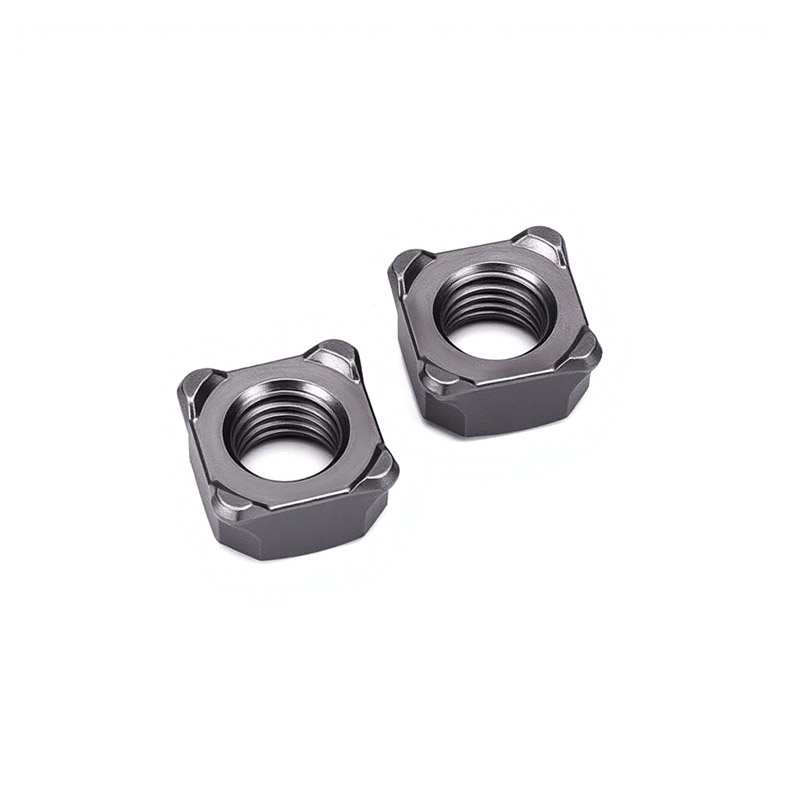

స్క్వేర్ ప్రొజెక్షన్ వెల్డ్ గింజలు దిగువన బహుళ వెల్డింగ్ ప్రొజెక్షన్‌లతో కూడిన చదరపు గింజ. దీని నిర్మాణ రూపకల్పన మూడు కీలక లక్ష్యాల చుట్టూ కేంద్రీకృతమై ఉంది: వెల్డింగ్ విశ్వసనీయత, ఖచ్చితమైన స్థానాలు మరియు వ్యతిరేక టర్నింగ్ పనితీరు.

【1】స్క్వేర్ బేస్

(1)ఆకారం: నాలుగు వైపులా సమాన పొడవు మరియు నాలుగు మూలలు లంబ కోణంలో ఉండే ఖచ్చితమైన చతురస్రం. వర్క్‌పీస్ యొక్క చతురస్రాకార రంధ్రంలోకి సరిపోయేటప్పుడు ఇది స్వయంచాలకంగా భ్రమణాన్ని నిరోధించవచ్చు.

(2) అంచు వెడల్పు: ఉదాహరణకు, M8 14mm, M10 17mm. వెల్డింగ్ సమయంలో గింజలు మూల పదార్థంలో చిక్కుకోకుండా నిరోధించడానికి ఇది తగినంత ఒత్తిడిని కలిగి ఉండే ప్రాంతాన్ని అందిస్తుంది.

(3) మందం (ఎత్తు): సాధారణంగా 6 నుండి 10 మిమీ. ఇది కనెక్షన్ బలాన్ని అందించడానికి తగినంత థ్రెడ్ ఎంగేజ్‌మెంట్ పొడవును నిర్ధారిస్తుంది.

Square Projection Weld Nuts

【2】వెల్డింగ్ ప్రాజెక్ట్చర్యలు

(1) పరిమాణం: ఏకరీతి కరెంట్ మరియు బ్యాలెన్స్‌డ్ వెల్డ్ కోర్‌ని నిర్ధారించడానికి నాలుగు-పాయింట్ సుష్ట పద్ధతిలో పంపిణీ చేయబడింది

(2) స్థానం: దిగువ ఉపరితలం యొక్క నాలుగు మూలల్లో, అంచుకు దగ్గరగా, వెల్డింగ్ స్థిరత్వాన్ని పెంచడానికి

(3) ఆకారం: గోళాకార లేదా శంఖాకార-పైభాగం, మృదువైన పైభాగంతో

(4)ఎత్తు: 0.5 ~ 1.2 మిమీ, బేస్ మెటీరియల్‌తో సన్నిహిత సంబంధాన్ని నిర్ధారించడానికి

వెడల్పు/వ్యాసం: సుమారు 1.5 ~ 2.5 మిమీ

【3】అంతర్గత థ్రెడ్

(1) థ్రెడ్ స్పెసిఫికేషన్: మెట్రిక్ M4 నుండి M16 వరకు, ఇంపీరియల్ #6 నుండి 5/8″. సరిపోలే బోల్ట్‌లతో వేరు చేయగలిగిన కనెక్షన్‌ను ఏర్పరుస్తుంది.

(2) థ్రెడ్ ఖచ్చితత్వం: 6H (మెట్రిక్), 2B (ఇంపీరియల్). స్క్వేర్ ప్రొజెక్షన్ వెల్డ్ గింజలు మరియు బోల్ట్ మధ్య మంచి ఫిట్‌ని నిర్ధారిస్తుంది.

(3) థ్రెడ్ పొడవు: తగినంత థ్రెడ్ ఎంగేజ్‌మెంట్ పొడవును అందిస్తుంది.

(4) థ్రెడ్ ఓరియంటేషన్: ఎంట్రీ ఎండ్‌లో సులభంగా బోల్ట్ చొప్పించడానికి చాంఫర్‌లు ఉంటాయి.

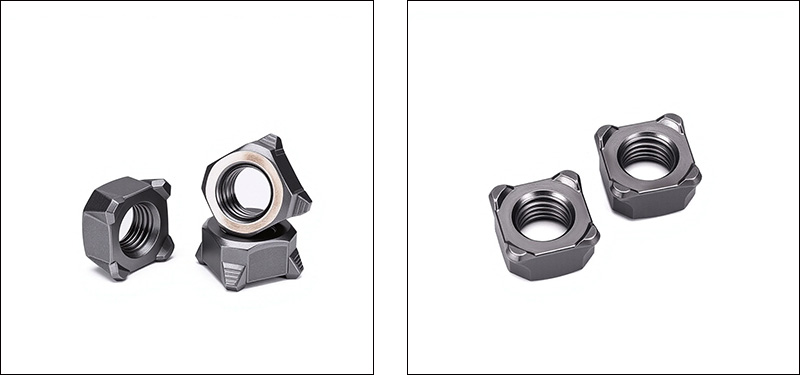

Square Projection Weld Nuts

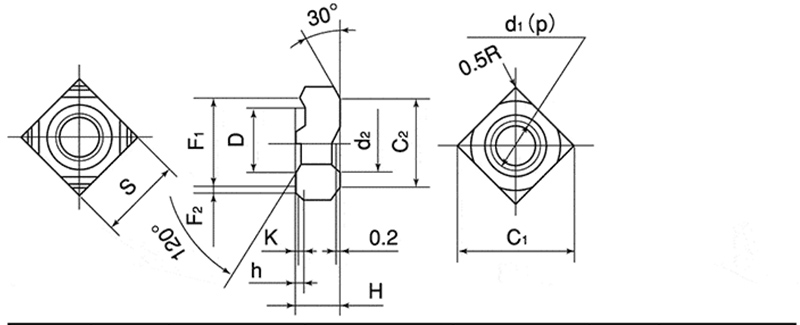

d	p	S		H		h		K	D
నామమాత్రపు వ్యాసం	పిచ్	బేసిక్ డైమెన్షన్	సహనం	బేసిక్ డైమెన్షన్	సహనం	బేసిక్ డైమెన్షన్	సహనం	బేసిక్ డైమెన్సన్(సుమారు)	బేసిక్ డైమెన్షన్	సహనం
M4	0.7	9.0	0一0.2	3.2	± 0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

తరచుగా అడిగే ప్రశ్నలు

(1) స్క్వేర్ ప్రొజెక్షన్ వెల్డ్ గింజలు ఏ వెల్డింగ్ పద్ధతికి అనుకూలంగా ఉంటాయి? పారామితులు ఏమిటి?

అత్యంత సాధారణంగా ఉపయోగించే పద్ధతి రెసిస్టెన్స్ ప్రొజెక్షన్ వెల్డింగ్. M8 తక్కువ-కార్బన్ స్టీల్ నట్ యొక్క వెల్డింగ్‌ను 1.5mm తక్కువ-కార్బన్ స్టీల్ ప్లేట్‌లో ఉదాహరణగా తీసుకోండి. సూచన పారామితులు: ప్రస్తుత 8-11 kA, ఎలక్ట్రోడ్ ఒత్తిడి 2.5-4.0 kN, వెల్డింగ్ ఫ్రీక్వెన్సీ 8-15 చక్రాలు (సుమారు 0.16-0.3 సెకన్లు).

(2) మీ స్క్వేర్ ప్రొజెక్షన్ వెల్డ్ గింజలు ఏ ప్రమాణాలకు అనుగుణంగా ఉంటాయి?

మేము DIN 928 (జర్మన్ ప్రమాణం, ప్రపంచవ్యాప్తంగా అత్యంత విస్తృతంగా ఉపయోగించేది), ASME B18.1 (అమెరికన్ ప్రమాణం) మరియు GB/T 13681.2 (చైనీస్ జాతీయ ప్రమాణం)ని ఖచ్చితంగా అనుసరిస్తాము.

(3) గింజల వెల్డింగ్ పనితీరును ఎలా నిర్ధారించాలి?

వెల్డింగ్ పనితీరు యొక్క ప్రధాన అంశం ఏమిటంటే కార్బన్ కంటెంట్ ≤ 0.25% ఉండాలి. రసాయన కూర్పుకు అర్హత ఉందని నిర్ధారించడానికి మేము ప్రతి బ్యాచ్ ముడి పదార్థాలపై స్పెక్ట్రల్ విశ్లేషణను నిర్వహిస్తాము. అదే సమయంలో, ప్రోట్రూషన్స్ యొక్క ఎత్తు మరియు ఆకారం ఖచ్చితంగా సహనం పరిధిలో నియంత్రించబడతాయి.
