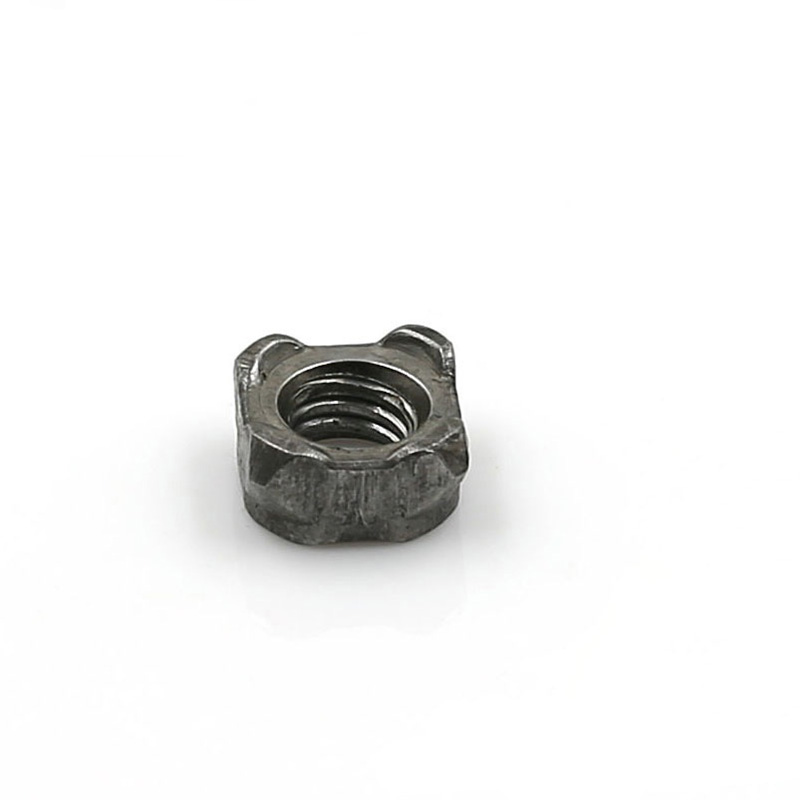

M8 స్క్వేర్ వెల్డ్ నట్

మీరు ప్రిఫెషనల్ ఫాస్టెనర్‌ల కోసం చూస్తున్నారా, Xiaoguo® యొక్క తాజా M8 స్క్వేర్ వెల్డ్ నట్ మీ ఆదర్శ ఎంపిక కావచ్చు. ఇది షీట్ మెటల్ వెనుక వైపుకు అనుకూలంగా ఉంటుంది. బాహ్య ఫాస్టెనర్లు ఇన్స్టాల్ చేసినప్పుడు, వెనుక వైపు తాకే అవసరం లేదు. క్లోజ్డ్-టైప్ ఎన్‌క్లోజర్‌లకు ఇది ప్రత్యేకంగా సరిపోతుంది.

మోడల్:Q 371-1999

విచారణ పంపండి

ఉత్పత్తి వివరణ

ప్రామాణిక మరియు కీ కొలతలు

M8 స్క్వేర్ వెల్డ్ నట్ ఖచ్చితంగా DIN 928:2013-12 ప్రమాణానికి అనుగుణంగా ఉత్పత్తి చేయబడింది. ఈ ప్రమాణం M4 నుండి M16 వరకు ఉండే ముతక థ్రెడ్‌లు మరియు 8mm నుండి 16mm వరకు ఉండే చక్కటి థ్రెడ్‌లతో చదరపు వెల్డింగ్ గింజల కొలతలు మరియు సాంకేతిక అవసరాలను నిర్దేశిస్తుంది. ఉత్పత్తి గ్రేడ్ A గ్రేడ్.

పరామితి	విలువ (మిమీ)	సహనం
థ్రెడ్ స్పెసిఫికేషన్	M8 × 1.25	-
అంచు వెడల్పు (s / sw)	14మి.మీ	± 0.3
వికర్ణ వెడల్పు (ఇ)	18మి.మీ	± 0.6
మొత్తం మందం (m1 / h)	6.5మి.మీ	± 0.3
తల వ్యాసం (dk)	12.8మి.మీ	-
ప్రోట్రూషన్ పాయింట్ యొక్క ఎత్తు	1.0మి.మీ	± 0.1
పుటాకార బిందువు కోణం	45°	±5°

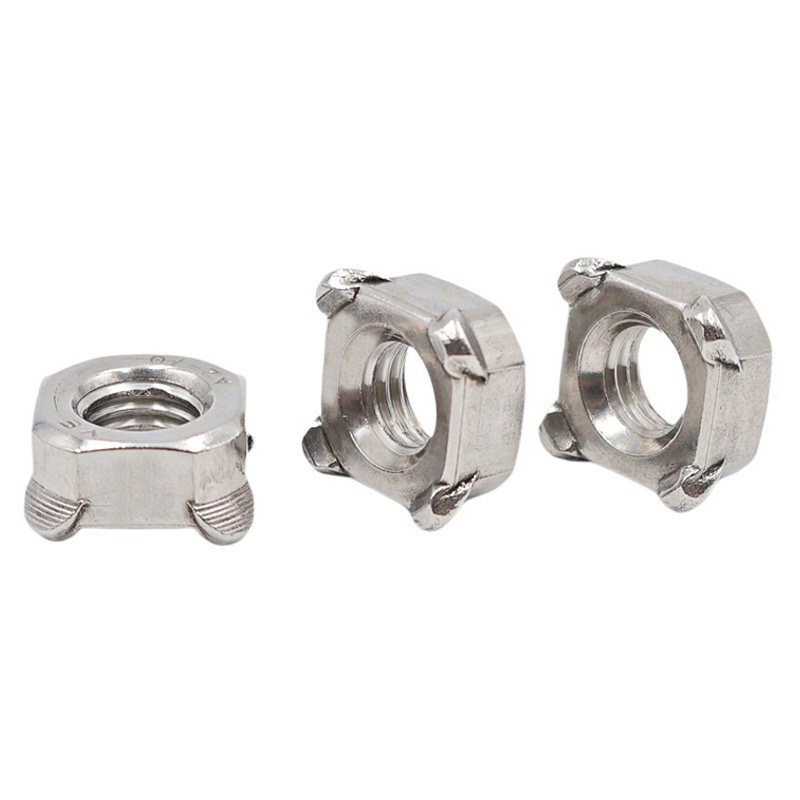

M8 Square Weld Nut

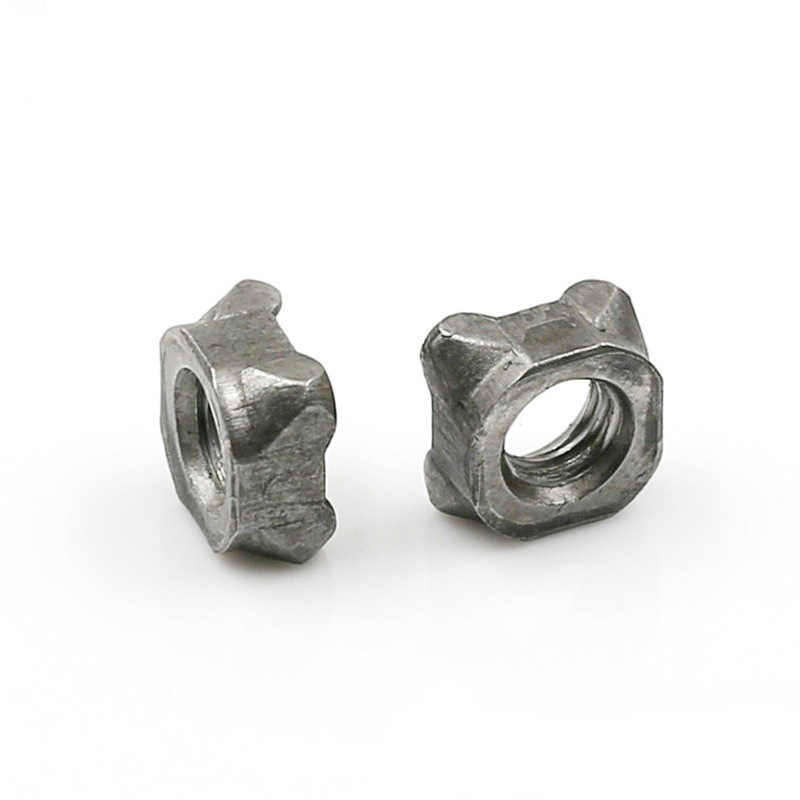

నిర్మాణ రకం

M8 స్క్వేర్ వెల్డ్ నట్‌కు పొజిషనింగ్ పిన్ ఉందా లేదా అనే దాని ఆధారంగా రెండు రకాలుగా విభజించబడింది: పిన్‌లెస్ రకం మరియు పిన్-ఎక్విప్డ్ రకం.

(1) నాన్-పైలట్

వివరణ:

స్క్వేర్ ఆకారం, వ్యతిరేక భుజాల వెడల్పు 14 మిమీ. దిగువ ఉపరితలం గైడ్ పిన్స్ లేకుండా, నాలుగు మూలల్లో సమానంగా పంపిణీ చేయబడిన నాలుగు అర్ధగోళ వెల్డింగ్ ప్రోట్రూషన్లను కలిగి ఉంటుంది. M8 × 1.25 స్పెసిఫికేషన్ మరియు 6H ఖచ్చితత్వంతో దిగువ ఉపరితలం ఫ్లాట్‌గా ఉంటుంది.

పని సూత్రం:

వెల్డింగ్ సమయంలో, దిగువ ఎలక్ట్రోడ్‌లోని లొకేటింగ్ పిన్స్ లేదా వర్క్‌పీస్‌లోని స్క్వేర్ హోల్స్ ద్వారా పొజిషనింగ్ సాధించబడుతుంది. ప్రతిఘటన వెల్డింగ్ సమయంలో నాలుగు ప్రోట్రూషన్లు ఏకకాలంలో కరుగుతాయి, ఏకరీతి వెల్డ్ కోర్ని ఏర్పరుస్తాయి.

వర్తించే దృశ్యాలు:

వర్క్‌పీస్ యొక్క స్క్వేర్ హోల్‌లో ఇప్పటికే M8 స్క్వేర్ వెల్డ్ నట్ ఉన్నప్పుడు లేదా పొజిషనింగ్ నమ్మదగినదిగా ఉన్నప్పుడు,

మాన్యువల్ వెల్డింగ్ లేదా సెమీ ఆటోమేటిక్ వెల్డింగ్ పద్ధతులను అవలంబించవచ్చు.

పొజిషనింగ్ ఖచ్చితత్వం కోసం తక్కువ అవసరాలు ఉన్న ఖర్చు-సెన్సిటివ్ అప్లికేషన్‌లకు ఇది అనుకూలంగా ఉంటుంది.

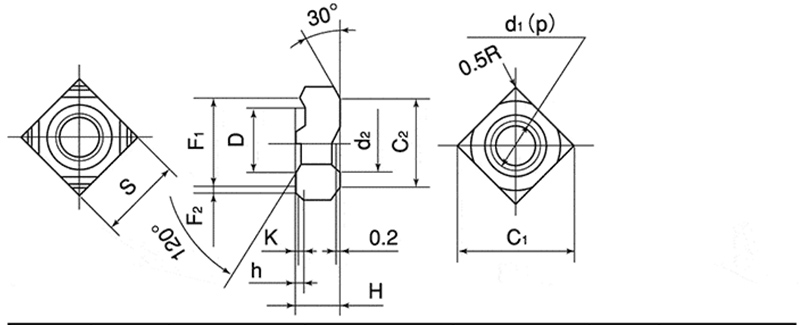

M8 Square Weld Nut

d	p	S		H		h		K	D
నామమాత్రపు వ్యాసం	పిచ్	బేసిక్ డైమెన్షన్	సహనం	బేసిక్ డైమెన్షన్	సహనం	బేసిక్ డైమెన్షన్	సహనం	బేసిక్ డైమెన్సన్(సుమారు)	బేసిక్ డైమెన్షన్	సహనం
M4	0.7	9.0	0一0.2	3.2	± 0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

(2) పైలట్

వివరణ:

ఆకారం చతురస్రంగా ఉంటుంది, వ్యతిరేక భుజాల వెడల్పు సాధారణంగా 14 మిమీ వరకు ఉంటుంది. సెంటర్ గైడ్ పిన్‌తో పాటు దిగువ ఉపరితలంపై నాలుగు మూలల ప్రోట్రూషన్‌లు ఉన్నాయి. గైడ్ పిన్ యొక్క వ్యాసం సాధారణంగా 9.6mm లేదా 11.6mm (కస్టమర్ అవసరాలను బట్టి). గైడ్ పిన్ యొక్క ఎత్తు 1.5mm, 2.0mm లేదా 2.5mm, బేస్ మెటీరియల్ యొక్క మందంతో సరిపోతుంది. థ్రెడ్ M8 × 1.25, ఖచ్చితత్వం 6H.

పని సూత్రం:

ఖచ్చితమైన పొజిషనింగ్‌ను సాధించడానికి మరియు వెల్డింగ్ సమయంలో M8 స్క్వేర్ వెల్డ్ నట్ మారకుండా నిరోధించడానికి వర్క్‌పీస్ యొక్క ముందస్తు డ్రిల్లింగ్ పొజిషనింగ్ హోల్‌లోకి గైడ్ పిన్ చొప్పించబడుతుంది. అదే సమయంలో, గైడ్ పిన్ కూడా కొంతవరకు థ్రెడ్ రంధ్రంలోకి ప్రవేశించకుండా వెల్డింగ్ స్ప్లాష్‌లను సమర్థవంతంగా అడ్డుకుంటుంది.

వర్తించే దృశ్యాలు:

ఆటోమేటెడ్ రోబోట్ వెల్డింగ్ లైన్ (అధిక స్థాన అవసరాలతో)

వర్క్‌పీస్‌లో చతురస్రాకార రంధ్రాలు లేనప్పుడు మరియు గుండ్రని రంధ్రాల ద్వారా మాత్రమే ఉంచబడుతుంది

థ్రెడ్‌లను నిరోధించకుండా వెల్డింగ్ స్లాగ్‌ను నిరోధించాల్సిన అప్లికేషన్‌లు
