హెక్స్ ఫ్లాంజ్ వెల్డ్ నట్

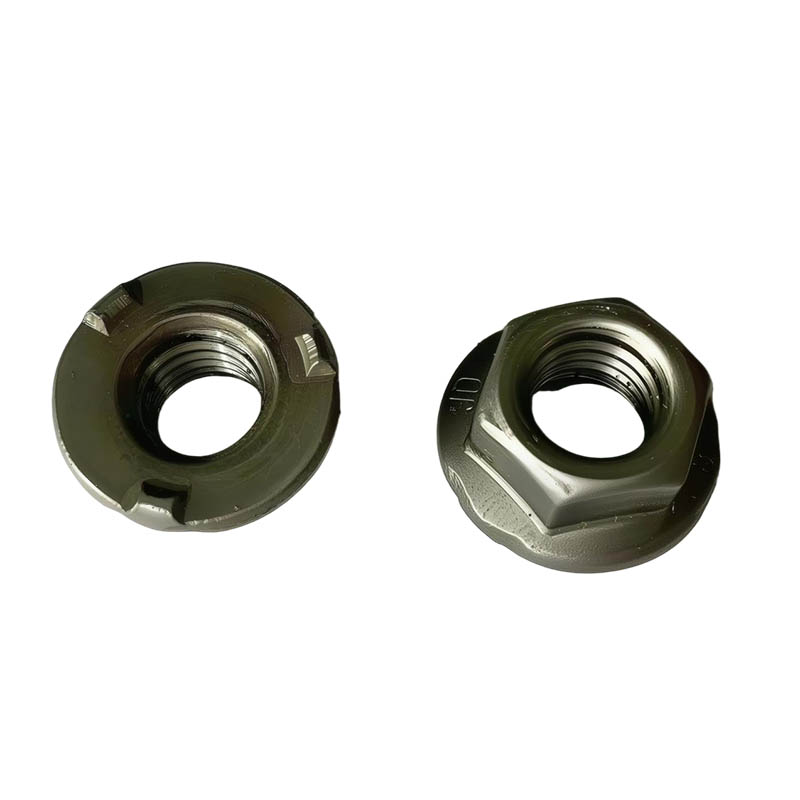

చైనా సరఫరాదారు Xiaoguo® Hex flange weld nutని వెంటనే కొనుగోలు చేయండి, దిగువన మూడు-పాయింట్ ప్రోట్రూషన్ డిజైన్‌ను కలిగి ఉంటుంది, ఇది వర్క్‌పీస్‌తో సరిగ్గా సరిపోతుంది. వెల్డింగ్ స్థిరంగా మరియు ఖచ్చితమైనది, సర్దుబాటు అవసరం లేదు. ప్రత్యేకమైన డిజైన్ అసెంబ్లీ సామర్థ్యాన్ని 50% పెంచుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

సాధారణ షట్కోణ వెల్డింగ్ గింజల నుండి తేడాలు

రెండింటి మధ్య ప్రధాన వ్యత్యాసం ఫ్లాంజ్ బేస్‌లో ఉంది. Hex flange weld nut అనేది సాధారణ షట్కోణ వెల్డింగ్ గింజ యొక్క మెరుగైన సంస్కరణ, ఇది ఇంటిగ్రేటెడ్ ఫ్లాంజ్ డిస్క్‌ను కలిగి ఉంటుంది. ఈ వ్యత్యాసం నిర్మాణం, పనితీరు మరియు అనువర్తనంలో వివిధ వ్యత్యాసాలను కలిగిస్తుంది. వివరణాత్మక పోలిక ఇక్కడ ఉంది:

ప్రాజెక్ట్	హెక్స్ ఫ్లాంజ్ వెల్డ్ గింజ	సాధారణ షట్కోణ వెల్డింగ్ గింజ
దిగువ ఆకారం	విస్తరించిన అంచుతో	ఫ్లాట్ లేదా ఫ్లాంగ్లెస్
ఒత్తిడిని తట్టుకునే సామర్థ్యం	నేరుగా ఫ్లాట్ వాషర్‌తో భర్తీ చేయండి	అదనపు ఫ్లాట్ వాషర్ అవసరం
వెల్డెడ్ గడ్డలు	3	3
వర్తించే దృశ్యాలు	కార్లు, గృహోపకరణాలు, సన్నని ప్లేట్ నిర్మాణాలు	మందపాటి ప్లేట్లు, సాధారణ వెల్డింగ్
ఖర్చు	కొంచెం ఎక్కువ (అదనపు ఫ్లాంజ్ ఏర్పడటంతో)	కొంచెం తక్కువ

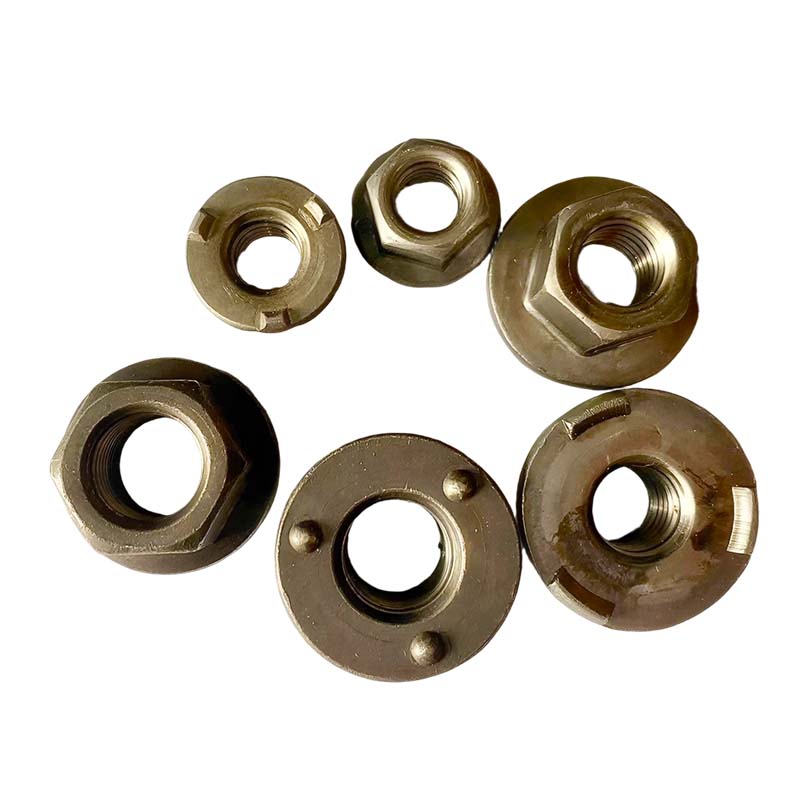

Hex Flange Weld Nut

నమూనా సేవ

హెక్స్ ఫ్లాంజ్ వెల్డ్ గింజ నమూనా కోసం, మేము అనుసరించడానికి స్పష్టమైన నిబంధనలను కలిగి ఉన్నాము.

(1) ప్రారంభ దశలో గింజల పనితీరు గ్రేడ్‌ను పరీక్షించాల్సిన సంభావ్య కస్టమర్‌ల కోసం, మేము సాధారణంగా నిర్దిష్ట సంఖ్యలో ఉచిత నమూనాలను (5-10 ముక్కలు వంటివి) అందిస్తాము, అయితే షిప్పింగ్ ఖర్చు సాధారణంగా కస్టమర్‌లచే భరించబడుతుంది.

(2) అనుకూలీకరించిన ఉత్పత్తులు లేదా అధిక-విలువ ఉత్పత్తుల కోసం, నమూనా రుసుము వసూలు చేయబడుతుంది. మరియు అధికారిక ఆర్డర్ తర్వాత జారీ చేయబడినప్పుడు నమూనా రుసుము చెల్లింపు నుండి తీసివేయబడుతుంది.

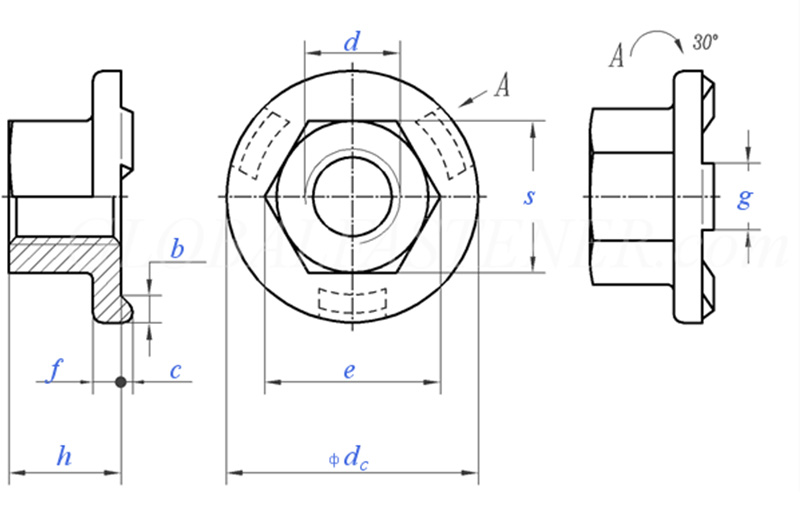

Hex Flange Weld Nut

థ్రెడ్ పరిమాణం			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	ముతక థ్రెడ్ పిచ్		0.8	1	1.25	1.5	1.75	2	2
P	ఫైన్ థ్రెడ్ పిచ్		/	/	/	/	15	1.5	1.5
C	నామమాత్ర పరిమాణం	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	గరిష్టంగా		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	నిమి		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	నిమి		8.2	10.6	13.6	16.9	19.4	22.4	25
e	గరిష్టంగా		8.5	10.9	14	17.5	20	23	26
f	నామమాత్ర పరిమాణం	± 0.25	1.7	2	2.5	3	3	4	4
g	నామమాత్ర పరిమాణం	± 0.1	4	5	6	7	8	8	8
m	నిమి		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	గరిష్టంగా		5	7	10	13	15	17	19.5
S	గరిష్టంగా		8	10	13	16	18	21	24
S	నిమి		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	గరిష్టంగా=నామమాత్ర పరిమాణం		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	నిమి		2	2.5	2.5	2.75	3	3.25	3.5
1000 యూనిట్లకు			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) ఈ రకమైన హెక్స్ ఫ్లాంజ్ వెల్డ్ నట్‌ను ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లో (రోబోటిక్ వెల్డింగ్) ఉపయోగించవచ్చా?

ఇది అత్యంత అనుకూలమైనది. మూడు-పాయింట్లు పెంచిన ప్లాట్‌ఫారమ్ డిజైన్ ఖచ్చితమైన స్థానాలను అనుమతిస్తుంది మరియు ఆటోమేటిక్ ఫీడింగ్ కోసం వైబ్రేటింగ్ ట్రేతో కలిపి, ఇది రోబోట్ స్పాట్ వెల్డింగ్ వర్క్‌స్టేషన్‌కు అనుకూలంగా ఉంటుంది.

(2) ప్రతి బ్యాచ్ ఉత్పత్తులపై టంకము బంప్‌ల ఎత్తు స్థిరంగా ఉండేలా మీరు ఎలా నిర్ధారిస్తారు?

మేము చల్లని శీర్షిక ఏర్పాటు ప్రక్రియను ఉపయోగిస్తాము మరియు బంప్ ఎత్తు యొక్క సహనం ± 0.05 mm లోపల నియంత్రించబడుతుంది.

(3) కనీస ఆర్డర్ పరిమాణం (MOQ) అంటే ఏమిటి? నమూనా ఉచితం?

ప్రామాణిక స్పెసిఫికేషన్ల కోసం, MOQ 1,000 ముక్కలు; ప్రామాణికం కాని అనుకూలీకరణ కోసం, ఇది 500 ముక్కలు. మేము ఉచిత నమూనాలను అందిస్తాము (ప్రతి స్పెసిఫికేషన్‌కు 2-5 ముక్కలు), మరియు కస్టమర్ అంతర్జాతీయ షిప్పింగ్ ధరను మాత్రమే భరించాలి.

(4) డెలివరీ వ్యవధి సాధారణంగా ఎంతకాలం ఉంటుంది?

ప్రామాణిక ఉత్పత్తులు 3 నుండి 7 రోజులలోపు రవాణా కోసం అందుబాటులో ఉన్నాయి; అనుకూలీకరించిన ఉత్పత్తులు 15 నుండి 25 పని రోజులు పడుతుంది. చర్చల ద్వారా బల్క్ ఆర్డర్‌లను వేగవంతం చేయవచ్చు.
