షడ్భుజి ఫ్లాంజ్ వెల్డ్ గింజలు

చైనా తయారీదారు Xiaoguo® షడ్భుజి ఫ్లాంజ్ వెల్డ్ గింజలు ఖచ్చితమైన ప్రాసెసింగ్‌తో గ్రేడ్ 10.9 యొక్క అధిక-నాణ్యత అల్లాయ్ స్టీల్‌తో తయారు చేయబడ్డాయి. దీని తన్యత బలం 1000 MPa మించిపోయింది. వెల్డింగ్ పాయింట్లు స్థిరంగా ఉంటాయి, లోడ్ మోసే సామర్థ్యం ఎక్కువగా ఉంటుంది మరియు పరీక్ష నివేదికను పొందవచ్చు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

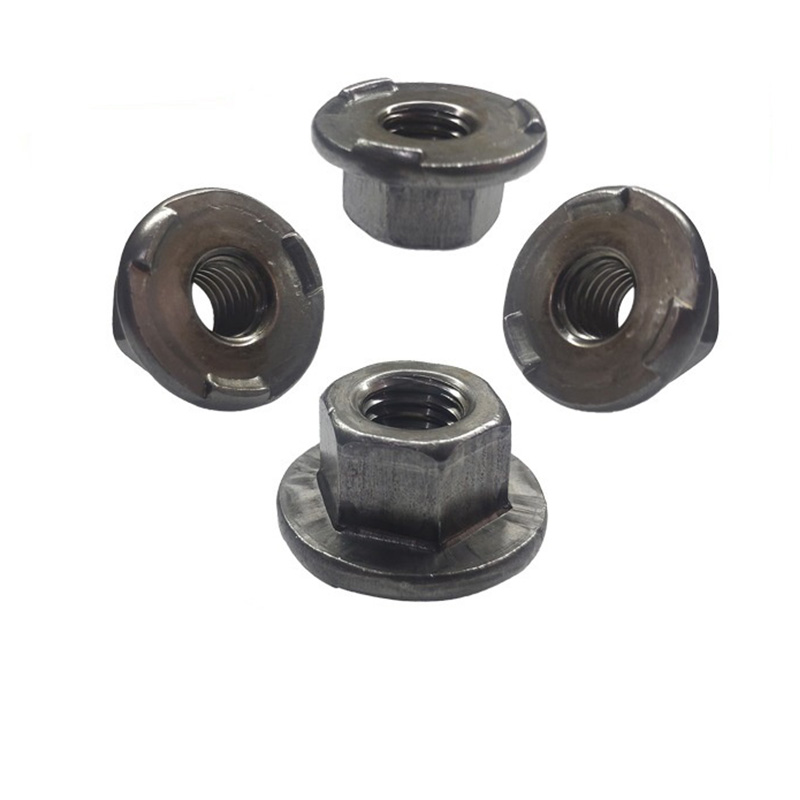

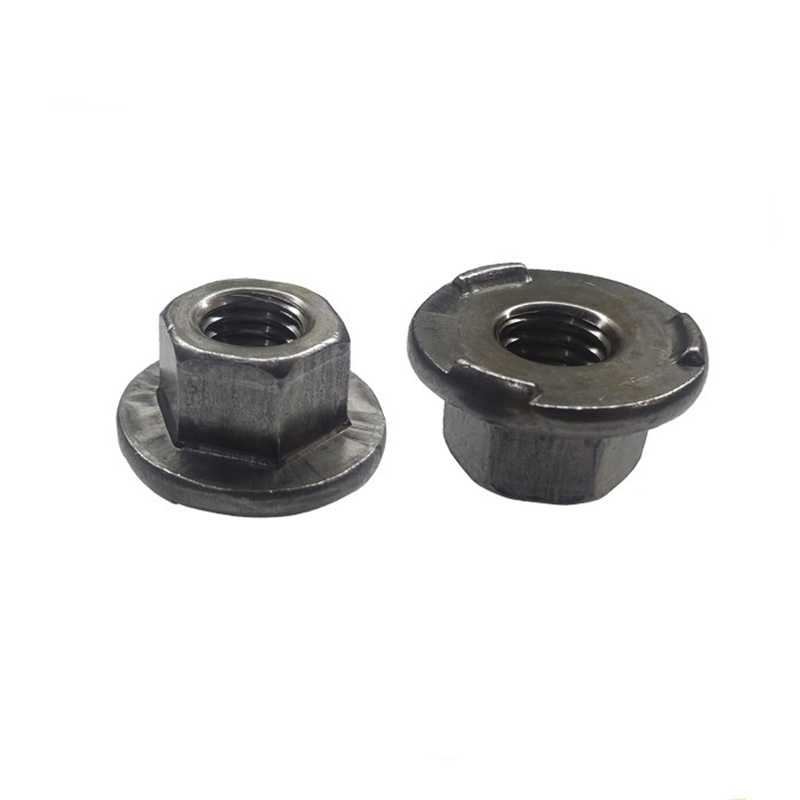

షడ్భుజి అంచు వెల్డ్ గింజలు ఒక ప్రత్యేక ఫాస్టెనర్, ఇది దిగువన వృత్తాకార అంచు మరియు పైభాగంలో షట్కోణ ఆకారం ఉంటుంది. అంచు యొక్క దిగువ ఉపరితలం సాధారణంగా మూడు వెల్డింగ్ ప్రోట్రూషన్‌లను కలిగి ఉంటుంది (లేదా అధికారులు అని పిలుస్తారు). ఈ గింజ ప్రోట్రూషన్లను కరిగించిన తర్వాత ప్రతిఘటన వెల్డింగ్ (బాస్ వెల్డింగ్) ద్వారా మెటల్ షీట్‌కు గట్టిగా వెల్డింగ్ చేయబడింది, తద్వారా శాశ్వత థ్రెడ్ కనెక్షన్‌ను సాధించవచ్చు.

సాధారణ వెల్డింగ్ గింజలతో పోలిస్తే, షడ్భుజి ఫ్లాంజ్ వెల్డ్ గింజలు ఫ్లాన్జ్ ఉపరితలాన్ని కలిగి ఉంటాయి, ఇది ఫ్లాట్ వాషర్‌లను ఒత్తిడిని పంపిణీ చేయడానికి మరియు సన్నని షీట్ భాగాలను నలిపివేయకుండా కాపాడుతుంది. అదే సమయంలో, షట్కోణ తల డిజైన్ బోల్ట్ అసెంబ్లీ కోసం ప్రామాణిక రెంచెస్ లేదా సాకెట్లను ఉపయోగించడం సౌకర్యంగా ఉంటుంది. ఈ ఉత్పత్తి ఆటోమోటివ్ బాడీలు, గృహోపకరణాల షెల్లు, ఎలక్ట్రికల్ క్యాబినెట్‌లు మరియు మెకానికల్ పరికరాలు వంటి సన్నని షీట్ మెటల్ నిర్మాణాల యొక్క థ్రెడ్ కనెక్షన్ దృశ్యాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

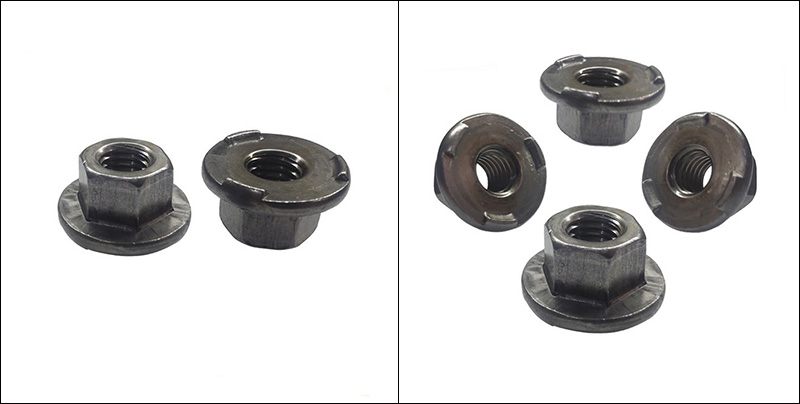

Hexagon Flange Weld Nuts

ప్రధాన నిర్మాణ లక్షణాలు

షడ్భుజి ఫ్లాంజ్ వెల్డ్ గింజల నిర్మాణ రూపకల్పన మూడు కీలక లక్ష్యాల చుట్టూ కేంద్రీకృతమై ఉంది: "విశ్వసనీయ వెల్డింగ్, ఖచ్చితమైన స్థానం మరియు అనుకూలమైన అసెంబ్లీ". ప్రధాన నిర్మాణ లక్షణాలను ఈ క్రింది విధంగా సంగ్రహించవచ్చు:

(1) హెక్స్ హెడ్

ఆకారం: సాధారణ షడ్భుజి. వ్యతిరేక భుజాల కొలతలు ISO/DIN స్టాండర్డ్ టాలరెన్స్‌లకు అనుగుణంగా ఉంటాయి.

ఫంక్షన్: ప్రత్యేక సాధనాల అవసరం లేకుండా ఓపెన్-ఎండ్ రెంచ్ లేదా సాకెట్ ఉపయోగించి దీన్ని సులభంగా బిగించవచ్చు.

ప్రయోజనం: సాధారణ షట్కోణ గింజలతో అనుకూలమైనది, ఆన్-సైట్ అసెంబ్లీ మరియు నిర్వహణను సులభతరం చేస్తుంది.

(2) ఫ్లాంజ్ బేస్

ఆకారం: విస్తరించిన అంచు ఉపరితలం

ఫంక్షన్: వర్క్‌పీస్‌తో పరిచయ ప్రాంతాన్ని పెంచండి, ఒత్తిడిని పంపిణీ చేయండి మరియు సన్నని షీట్ పదార్థాన్ని వైకల్యం నుండి నిరోధించండి.

ఫ్లాట్ దుస్తులను ఉతికే యంత్రాలను భర్తీ చేయండి మరియు భాగాలు మరియు అసెంబ్లీ దశల సంఖ్యను తగ్గించండి.

ప్రయోజనాలు: కనెక్షన్ విశ్వసనీయతను మెరుగుపరుస్తుంది మరియు మొత్తం ఖర్చులను తగ్గిస్తుంది.

(3) వెల్డ్ అంచనాలు

షడ్భుజి ఫ్లాంజ్ వెల్డ్ గింజలను సాధారణ ఫ్లాంజ్ గింజల నుండి వేరు చేసే అత్యంత కీలకమైన లక్షణం ఇది.

ఫీచర్	వివరణ
పరిమాణం	ప్రామాణిక డిజైన్ 3 ముక్కలను కలిగి ఉంటుంది, అంచు యొక్క దిగువ ఉపరితలంతో సమానంగా 120 ° వద్ద పంపిణీ చేయబడుతుంది.
ఆకారం	పదునైన అంచులు లేకుండా మృదువైన మరియు గుండ్రని పైభాగంతో గోళాకార లేదా శంఖమును పోలినది.
ఎత్తు	0.5 - 0.8 మిమీ (బేస్ మెటీరియల్ మందం ప్రకారం సర్దుబాటు)
ఫంక్షన్	① రెసిస్టెన్స్ వెల్డింగ్ సమయంలో, ప్రోట్రూషన్‌లు మొదట కరిగి, స్థిరమైన కరిగిన కోర్‌ను ఏర్పరుస్తాయి;② వెల్డింగ్ షిఫ్ట్‌ను నిరోధించడానికి మూడు-పాయింట్ ఆటోమేటిక్ సెంటరింగ్ సాధించబడుతుంది; ③ వెల్డింగ్ ప్రక్రియలో లేనప్పుడు, వర్క్‌పీస్‌ను తాత్కాలికంగా ఉంచవచ్చు, ఇది స్వయంచాలక ఉత్పత్తి రేఖ యొక్క స్థానాలను సులభతరం చేస్తుంది.
ప్రయోజనాలు	వెల్డింగ్ వ్యాప్తి ఏకరీతిగా ఉంటుంది, పొజిషనింగ్ ఖచ్చితత్వం ఎక్కువగా ఉంటుంది మరియు ఇది రోబోటైజ్డ్ ఆటోమేటెడ్ వెల్డింగ్‌కు అనుకూలంగా ఉంటుంది.

Hexagon Flange Weld Nuts

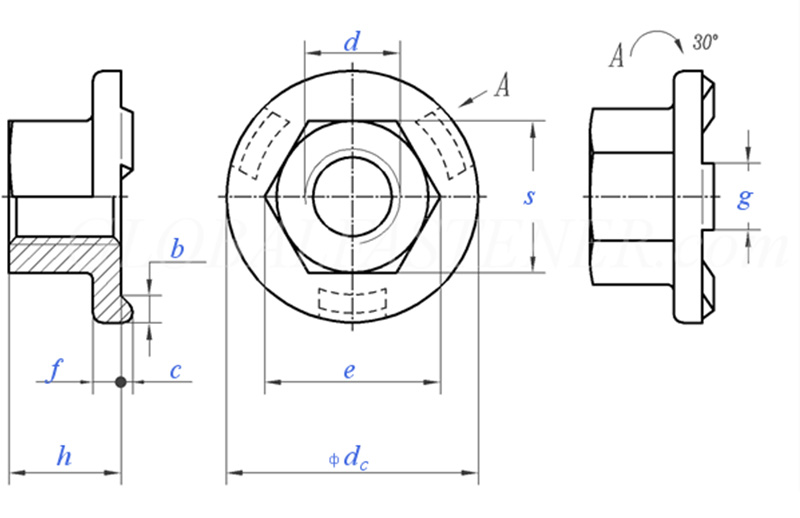

థ్రెడ్ పరిమాణం			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	ముతక థ్రెడ్ పిచ్		0.8	1	1.25	1.5	1.75	2	2
P	ఫైన్ థ్రెడ్ పిచ్		/	/	/	/	15	1.5	1.5
C	నామమాత్ర పరిమాణం	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	గరిష్టంగా		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	నిమి		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	నిమి		8.2	10.6	13.6	16.9	19.4	22.4	25
e	గరిష్టంగా		8.5	10.9	14	17.5	20	23	26
f	నామమాత్ర పరిమాణం	± 0.25	1.7	2	2.5	3	3	4	4
g	నామమాత్ర పరిమాణం	± 0.1	4	5	6	7	8	8	8
m	నిమి		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	గరిష్టంగా		5	7	10	13	15	17	19.5
S	గరిష్టంగా		8	10	13	16	18	21	24
S	నిమి		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	గరిష్టంగా=నామమాత్ర పరిమాణం		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	నిమి		2	2.5	2.5	2.75	3	3.25	3.5
1000 యూనిట్లకు			/	5.7	12.2	21.8	29.4	45.8	/
