6 ఫ్లాంజ్‌తో ప్రొజెక్షన్ హెక్స్ వెల్డ్ నట్

చైనా సరఫరాదారు మరియు తయారీదారు Xiaoguo® 6 ప్రొజెక్షన్ హెక్స్ వెల్డ్ నట్ ఫ్లాంజ్‌తో ఖచ్చితమైన కోల్డ్ హెడ్డింగ్ ప్రక్రియ ద్వారా ఉత్పత్తి చేయబడుతుంది, ఇది ఏకరీతి వెల్డింగ్ పాయింట్‌లను మరియు వెల్డింగ్ నాణ్యతను కూడా నిర్ధారిస్తుంది. కర్మాగారం అధిక ఉత్పత్తి సామర్థ్యాన్ని కలిగి ఉంది మరియు ఉత్పత్తి అర్హత రేటు 99.8% వరకు ఉంది, ఇది వినియోగదారుల యొక్క పెద్ద-స్థాయి కొనుగోలు అవసరాలను తీర్చగలదు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఫ్లాంజ్‌తో 6 ప్రొజెక్షన్ హెక్స్ వెల్డ్ గింజను ఎలా ఉపయోగించాలి?

అంచుతో 6 ప్రొజెక్షన్ హెక్స్ వెల్డ్ గింజ యొక్క సరైన ఉపయోగం మూడు దశలను కలిగి ఉంటుంది: ప్రీ-వెల్డింగ్ తయారీ, వెల్డింగ్ ఆపరేషన్ మరియు పోస్ట్-వెల్డ్ ఇన్స్పెక్షన్ మరియు బోల్ట్ అసెంబ్లీ.

【1】ప్రీ-వెల్డ్ తయారీ

(1) గింజల స్పెసిఫికేషన్‌లను నిర్ధారించండి

థ్రెడ్ స్పెసిఫికేషన్‌లు, పనితీరు గ్రేడ్‌లు మరియు ఉపరితల చికిత్సలు డిజైన్‌కు అనుగుణంగా ఉన్నాయో లేదో తనిఖీ చేయండి. తప్పు స్పెసిఫికేషన్‌లను ఉపయోగించడం వల్ల బోల్ట్‌లు సరిగ్గా అమర్చబడవు లేదా తగినంత వెల్డింగ్ బలం ఉండదు.

(2) బేస్ మెటీరియల్‌ని తనిఖీ చేయండి

మూల పదార్థం ఒక వెల్డబుల్ మెటల్ (తక్కువ-కార్బన్ స్టీల్, గాల్వనైజ్డ్ స్టీల్, స్టెయిన్‌లెస్ స్టీల్ మొదలైనవి), గింజ కోసం సిఫార్సు చేయబడిన పరిధిలో మందంతో ఉండాలి (సాధారణంగా 0.8 నుండి 3.0 మిమీ)

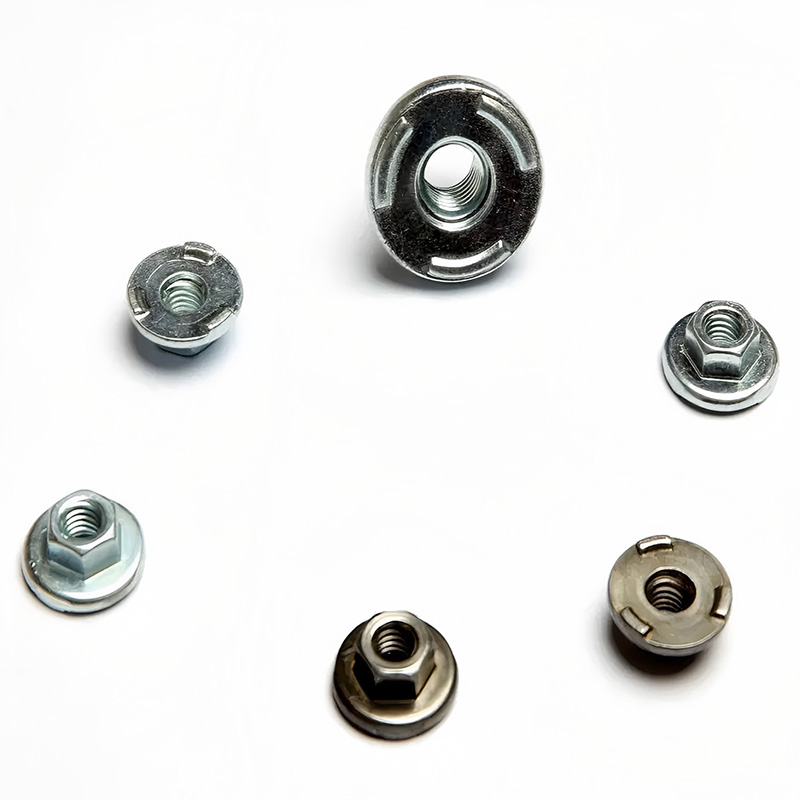

6 Projection Hex Weld Nut with Flange

【2】వెల్డింగ్ ఆపరేషన్

(1) మాన్యువల్ వెల్డింగ్ (సింగిల్ ముక్కలు లేదా చిన్న బ్యాచ్‌ల కోసం)

దిగువ ఎలక్ట్రోడ్ పొజిషనింగ్ పిన్‌పై 6 ప్రొజెక్షన్ హెక్స్ వెల్డ్ నట్‌ను ఫ్లాంజ్‌తో ఉంచండి, ఫ్లాంజ్ ఉపరితలం క్రిందికి ఎదురుగా మరియు వర్క్‌పీస్‌తో పొడుచుకు వచ్చినట్లు ఉంచండి.

గింజపై వర్క్‌పీస్ (బేస్ మెటీరియల్) కవర్ చేయండి, తద్వారా గింజ యొక్క పొడుచుకు వచ్చినవి వర్క్‌పీస్‌తో సన్నిహితంగా ఉంటాయి.

వెల్డింగ్ యంత్రాన్ని ప్రారంభించండి, ఎగువ ఎలక్ట్రోడ్ను తగ్గించండి, ఒత్తిడిని వర్తింపజేయండి మరియు శక్తిని ఆన్ చేయండి.

తక్కువ వ్యవధిలో ఒత్తిడిని నిర్వహించండి (ఒత్తిడి నిలుపుదల), కరిగిన కోర్ పటిష్టం అవుతుంది.

ఎలక్ట్రోడ్‌ను ఎత్తండి మరియు వర్క్‌పీస్‌ను తొలగించండి.

(2) ఆటోమేటెడ్ వెల్డింగ్ (పెద్ద బ్యాచ్)

ఆటోమేటిక్ ఫీడింగ్ కోసం వైబ్రేటింగ్ టేబుల్‌ని ఉపయోగించి, గింజలు దిగువ ఎలక్ట్రోడ్ పొజిషనింగ్ ఛాంబర్‌లోకి పంపబడతాయి.

రోబోట్లు లేదా కన్వేయర్ బెల్ట్‌లు వర్క్‌పీస్‌లను వెల్డింగ్ స్టేషన్‌కు తరలిస్తాయి.

వెల్డింగ్ ప్రక్రియ PLC ద్వారా నియంత్రించబడుతుంది మరియు పారామితులు నిజ సమయంలో పర్యవేక్షించబడతాయి.

వెల్డింగ్ తర్వాత ఆటోమేటిక్ డిచ్ఛార్జ్.

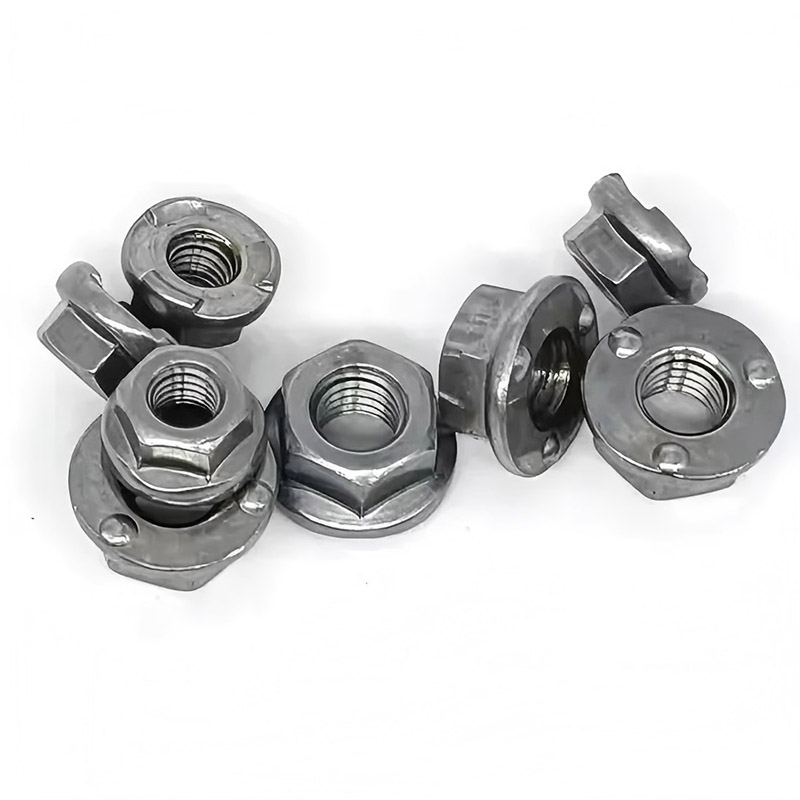

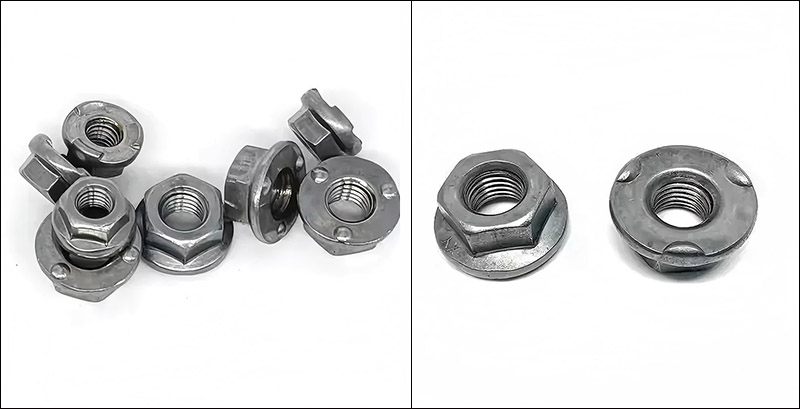

6 Projection Hex Weld Nut with Flange

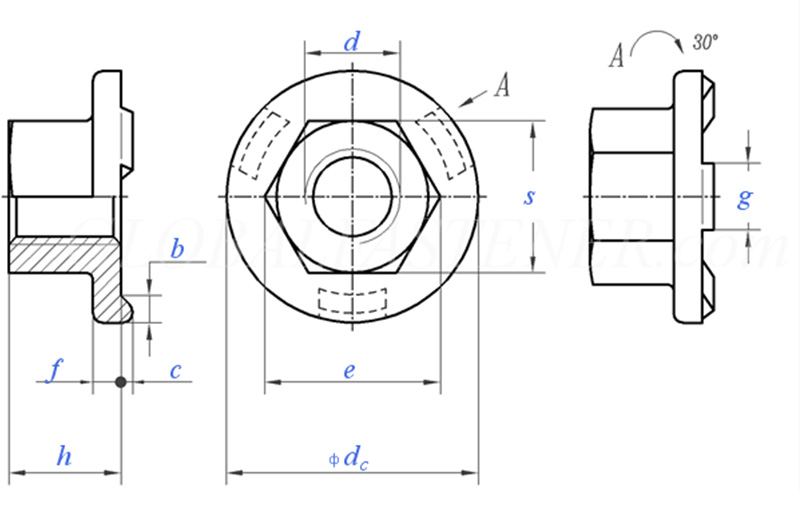

థ్రెడ్ పరిమాణం			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	ముతక థ్రెడ్ పిచ్		0.8	1	1.25	1.5	1.75	2	2
P	ఫైన్ థ్రెడ్ పిచ్		/	/	/	/	15	1.5	1.5
C	నామమాత్ర పరిమాణం	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	గరిష్టంగా		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	నిమి		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	నిమి		8.2	10.6	13.6	16.9	19.4	22.4	25
e	గరిష్టంగా		8.5	10.9	14	17.5	20	23	26
f	నామమాత్ర పరిమాణం	± 0.25	1.7	2	2.5	3	3	4	4
g	నామమాత్ర పరిమాణం	± 0.1	4	5	6	7	8	8	8
m	నిమి		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	గరిష్టంగా		5	7	10	13	15	17	19.5
S	గరిష్టంగా		8	10	13	16	18	21	24
S	నిమి		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	గరిష్టంగా=నామమాత్ర పరిమాణం		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	నిమి		2	2.5	2.5	2.75	3	3.25	3.5
1000 యూనిట్లకు			/	5.7	12.2	21.8	29.4	45.8	/

【3】పోస్ట్-వెల్డ్ తనిఖీ

(1) స్వరూపం: దృశ్య తనిఖీ ద్వారా, గింజ వంగిపోలేదని మరియు అంచు వర్క్‌పీస్‌కు గట్టిగా జోడించబడిందని తనిఖీ చేయండి.

(2) థ్రెడ్ గేజ్: పరీక్షించడానికి థ్రెడ్ గేజ్‌ని ఉపయోగించండి, థ్రెడ్ గేజ్ సజావుగా వెళుతుంది మరియు స్టాప్ గేజ్ ఆగిపోతుంది.

(3) టార్క్ పరీక్ష: టార్క్ రెంచ్‌ని ఉపయోగించి వెల్డెడ్ గింజకు టార్క్‌ని వర్తించండి. గింజ తిప్పదు, మరియు వెల్డ్ పాయింట్ కూల్చివేయదు.

【4】ఫాస్టెనర్ అసెంబ్లీ

ఫ్లాంజ్‌తో 6 ప్రొజెక్షన్ హెక్స్ వెల్డ్ గింజ స్థిరపడిన తర్వాత, వాటిని బోల్ట్‌లను ఇన్‌స్టాల్ చేయడానికి ఉపయోగించవచ్చు.

(1) థ్రెడ్ అమరిక: ముందుగా, 2 నుండి 3 మలుపులలో బోల్ట్‌ను స్క్రూ చేయడానికి మీ చేతులను ఉపయోగించండి. ఇది మృదువైనదిగా నిర్ధారించబడిన తర్వాత, ఒక సాధనాన్ని ఉపయోగించండి.

(2) బిగించే టార్క్: టార్క్ రెంచ్‌ని ఉపయోగించండి మరియు స్పెసిఫికేషన్‌ల ప్రకారం టార్క్‌ను నియంత్రించండి.

(3) వేరుచేయడం: సాధారణ రెంచ్‌ని ఉపయోగించి దీన్ని సులభంగా విడదీయవచ్చు.
