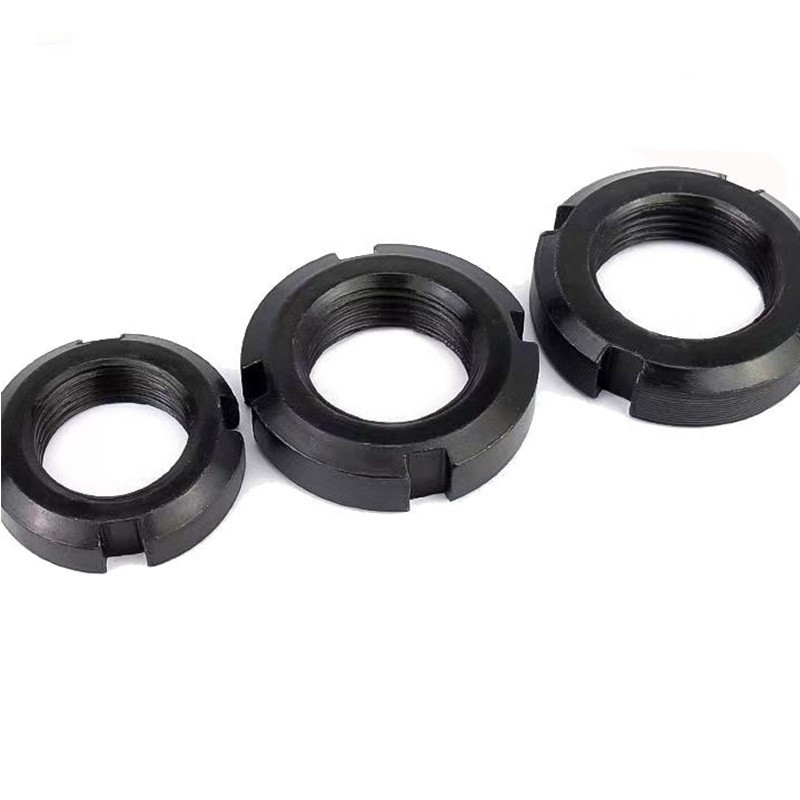

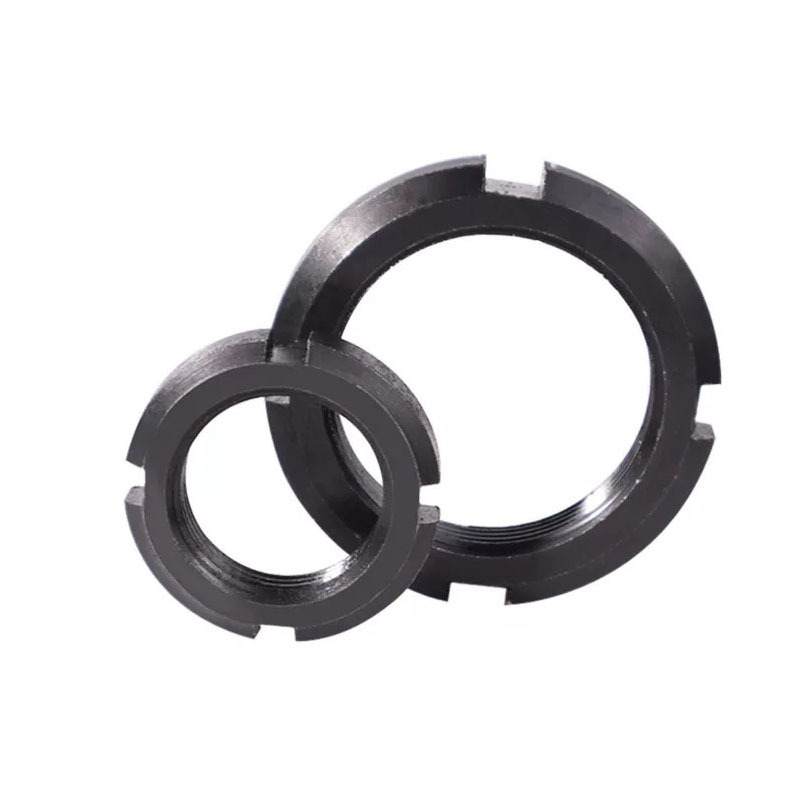

DIN 1804 గింజ

చైనా సరఫరాదారు మరియు తయారీదారు Xiaoguo® DIN 1804 గింజలో ప్రత్యేకతను కలిగి ఉన్నారు, దానిని తిరిగి ఉపయోగించుకోవచ్చు. ఉత్పత్తి అధిక ఖర్చు-ప్రభావాన్ని అందిస్తుంది మరియు దీర్ఘకాలిక నిర్వహణ ఖర్చులను సమర్థవంతంగా తగ్గించగలదు. మీరు బల్క్ DIN 1804 గింజలను కొనుగోలు చేస్తే, మీరు మరింత అనుకూలమైన ధరను పొందుతారు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

సంస్థాపన సాధనాలు

DIN 1804 గింజ సాధారణ నిర్మాణాన్ని కలిగి ఉన్నప్పటికీ, దాని లాకింగ్ పనితీరును నిర్ధారించడానికి సరైన ఇన్‌స్టాలేషన్ కీలకం.

(1)కోర్ సాధనం: హుక్-టైప్ రెంచ్ (తప్పక ఉపయోగించాలి), సాధారణ ప్రమాణం DIN 1810.

వివిధ రూపాలు ఉన్నాయి:

1)ఎత్తైన ముక్కుతో స్థిర రకం: DIN 1810 ప్రమాణానికి అనుగుణంగా, ఇది అత్యంత విస్తృతంగా ఉపయోగించే ప్రామాణిక ఎంపిక.

2)హింగ్డ్/అడ్జస్టబుల్ రకం: ఒక టూల్ బహుళ స్పెసిఫికేషన్‌లను కవర్ చేస్తుంది, వేరియబుల్ వర్కింగ్ కండిషన్స్ ఉన్న పరిస్థితులకు తగినది.

3)కిట్ రకం: 8-ముక్కల సెట్ వంటివి, వివిధ స్పెసిఫికేషన్‌లను కలిగి ఉంటాయి, కేంద్రీకృత నిర్వహణ మరియు వినియోగాన్ని సులభతరం చేస్తాయి.

(2) సహాయక సాధనాలు: టార్క్ రెంచ్: లాకింగ్ ఫోర్స్ యొక్క ఖచ్చితమైన నియంత్రణను నిర్ధారించడానికి, అనేక హుక్-రకం రెంచ్‌లు చదరపు నాలుక ఇంటర్‌ఫేస్‌లతో రూపొందించబడ్డాయి, వీటిని టార్క్ రెంచ్‌లకు కనెక్ట్ చేయవచ్చు. （3)యాంటీ-లూజనింగ్ యాక్సెసరీస్: యాంటీ-లూసింగ్ ఎఫెక్ట్‌ని సాధించడానికి, గింజ తప్పనిసరిగా లాకింగ్ వాషర్ లేదా థ్రెడ్ లాకింగ్ అంటుకునే వంటి సంబంధిత యాంటీ-లూసింగ్ పరికరంతో జత చేయాలి.

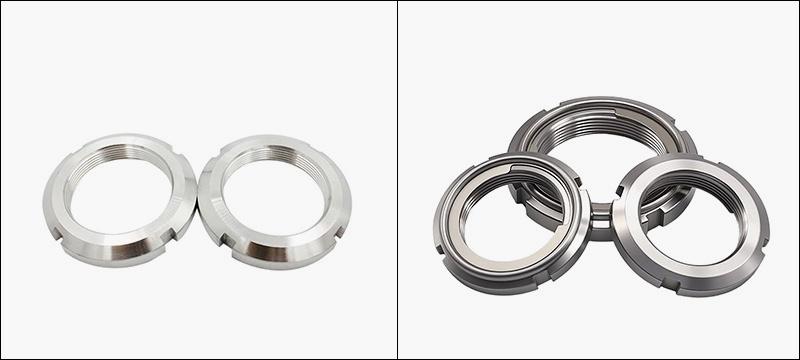

DIN 1804 Nut

సంస్థాపన దశలు

(1) సంస్థాపనకు ముందు తయారీ

స్పెసిఫికేషన్‌లను నిర్ధారించండి: DIN 1804 నట్ యొక్క థ్రెడ్ స్పెసిఫికేషన్ షాఫ్ట్‌కు అనుగుణంగా ఉందని నిర్ధారించుకోండి.

క్లీనింగ్ ఇన్‌స్పెక్షన్: షాఫ్ట్, నట్ థ్రెడ్‌లు మరియు కీ మ్యాటింగ్ ఉపరితలాలను పూర్తిగా శుభ్రం చేయండి మరియు ఏదైనా బర్ర్స్ లేదా డ్యామేజ్‌ల కోసం తనిఖీ చేయండి.

లోడ్-బేరింగ్ ఉపరితలాన్ని నిర్ధారించండి: ఇన్‌స్టాలేషన్ సమయంలో, మెత్తగా మెషిన్ చేయబడిన ఉపరితలంతో గింజ వైపు తప్పనిసరిగా బేరింగ్ లేదా వర్క్‌పీస్ యొక్క చివరి ముఖాన్ని ఎదుర్కోవాలి.

(2) ప్రారంభ బిగింపు

మాన్యువల్ చొప్పించడం: ముందుగానే షాఫ్ట్ ముగింపుతో గింజను సమలేఖనం చేసి, ఆపై 2 నుండి 3 మలుపుల వరకు చేతితో చొప్పించండి.

(3) వ్యతిరేక వదులుగా ఉండే పరికరం

యాంటీ-లూసింగ్ స్కీమ్ ప్రకారం లాకింగ్ వాషర్‌ను ఇన్‌స్టాల్ చేయండి (లోపలి నాలుక షాఫ్ట్‌లోని కీవేతో సమలేఖనం చేయాలి) లేదా థ్రెడ్ లాకింగ్ అంటుకునేదాన్ని వర్తించండి.

(4) చివరి బిగింపు

గింజ యొక్క గాడిలోకి హుక్ రెంచ్ యొక్క పొడుచుకు వచ్చిన ముక్కును జాగ్రత్తగా చొప్పించండి (M45x1.5 స్పెసిఫికేషన్ నుండి ప్రారంభించి, గింజకు 6 పొడవైన కమ్మీలు ఉన్నాయి మరియు మీరు బలాన్ని మరింత సమానంగా వర్తింపజేయాలి)

(5) లాకింగ్ మరియు నిర్ధారణ

మెకానికల్ యాంటీ-లూజనింగ్ (లాకింగ్ రింగ్) ఉపయోగించడం: గింజను బిగించిన తర్వాత, రింగ్ యొక్క బయటి నాలుకను వంచి, మెకానికల్ లాకింగ్ సాధించడానికి గింజలోని ఏదైనా స్లాట్‌లోకి చొప్పించండి.

రసాయన యాంటీ-లూసింగ్ (థ్రెడ్ లాకింగ్ అంటుకునే) ఉపయోగించండి: థ్రెడ్‌లను శుభ్రపరిచిన తర్వాత మరియు బిగించే ముందు దానిని వర్తించండి మరియు అది నయం అయ్యే వరకు వేచి ఉండండి.

చివరి తనిఖీ: టార్క్‌ను మళ్లీ తనిఖీ చేయడానికి టార్క్ రెంచ్‌ని ఉపయోగించండి.

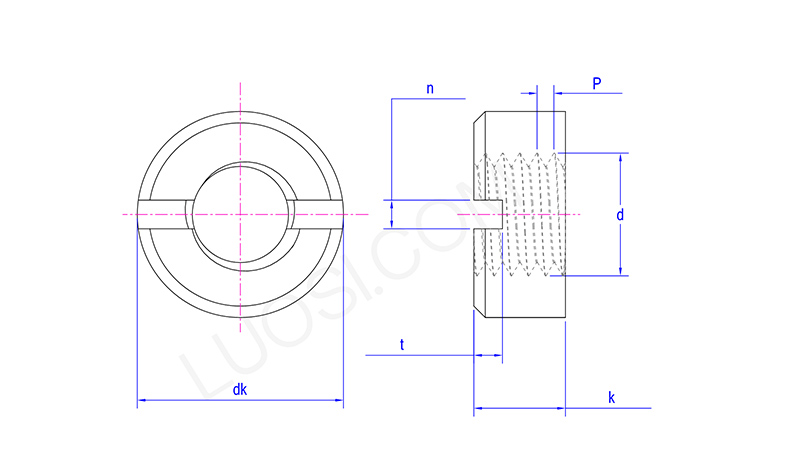

DIN 1804 Nut

సోమ	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk గరిష్టంగా	7	8	9	11	14	18	21	24	26	29	32
dk నిమి	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k గరిష్టంగా	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k నిమి	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n నిమి	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n గరిష్టంగా	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t నిమి	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t గరిష్టంగా	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

ఇన్స్టాలేషన్ సూచనలు

（1) లోడ్ మోసే ఉపరితలాలను గందరగోళానికి గురి చేయవద్దు: మెత్తగా మెషిన్ చేయబడిన d3 ఉపరితలం దగ్గరి సంబంధంలో ఉందని నిర్ధారించుకోండి, గరుకైన ఉపరితలం సాధనం ఆపరేషన్ దిశకు ఎదురుగా ఉంటుంది.

(2) టార్క్ విలువ చాలా ముఖ్యమైనది: అధిక టార్క్ థ్రెడ్‌లను దెబ్బతీస్తుంది లేదా షాఫ్ట్ వైకల్యానికి కారణమవుతుంది; తగినంతగా లేని అధిక టార్క్ వలన తగినంత ముందుగా బిగించే శక్తి ఉండదు, దీని వలన DIN 1804 గింజ వదులయ్యే అవకాశం ఉంది.

(3) సాధనాల సరైన ఉపయోగం: స్లాట్ దెబ్బతినకుండా ఉండటానికి సాకెట్ రెంచ్ పరిమాణం సరిగ్గా గింజ యొక్క బయటి వ్యాసంతో సరిపోలుతుందని నిర్ధారించుకోండి.

(4) ప్రీలోడ్ ఫోర్స్ పరిగణనలోకి తీసుకోవాలి: బేరింగ్ ప్రీలోడ్ కోసం ఉపయోగించినప్పుడు, ప్రొఫెషనల్ పద్ధతులను ఉపయోగించి ప్రీలోడ్ ఫోర్స్‌ను ఖచ్చితంగా సెట్ చేయడం అవసరం.

（5)రెగ్యులర్ ఇన్స్పెక్షన్: పరికరాల ప్రారంభ ఆపరేషన్ సమయంలో లేదా పెద్ద మరమ్మతుల తర్వాత, వదులుగా మారకుండా నిరోధించడానికి గింజల లాకింగ్ స్థితిపై క్రమం తప్పకుండా తనిఖీలు నిర్వహించడం అవసరం.
