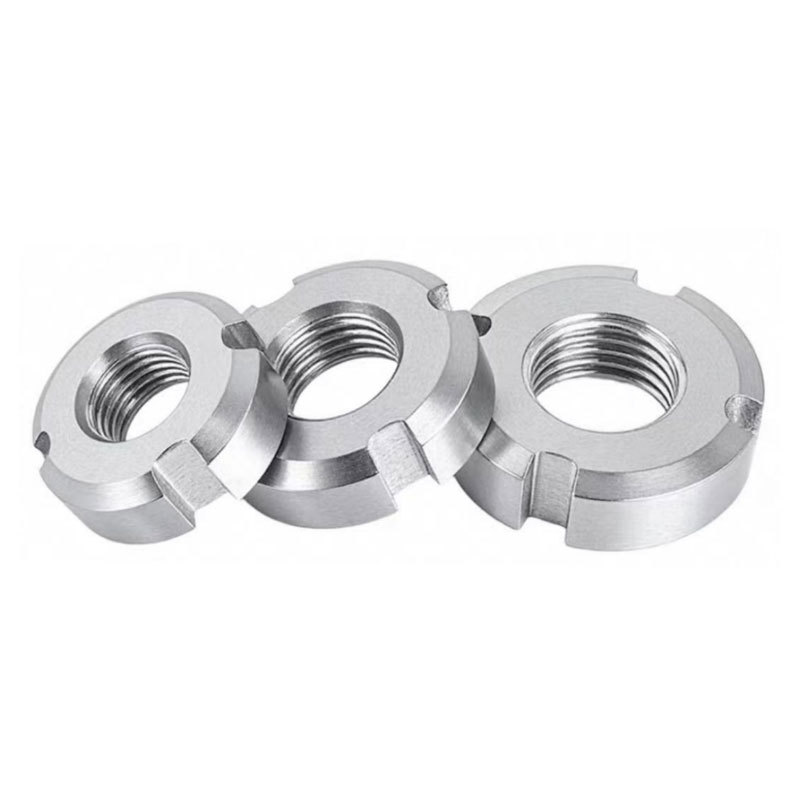

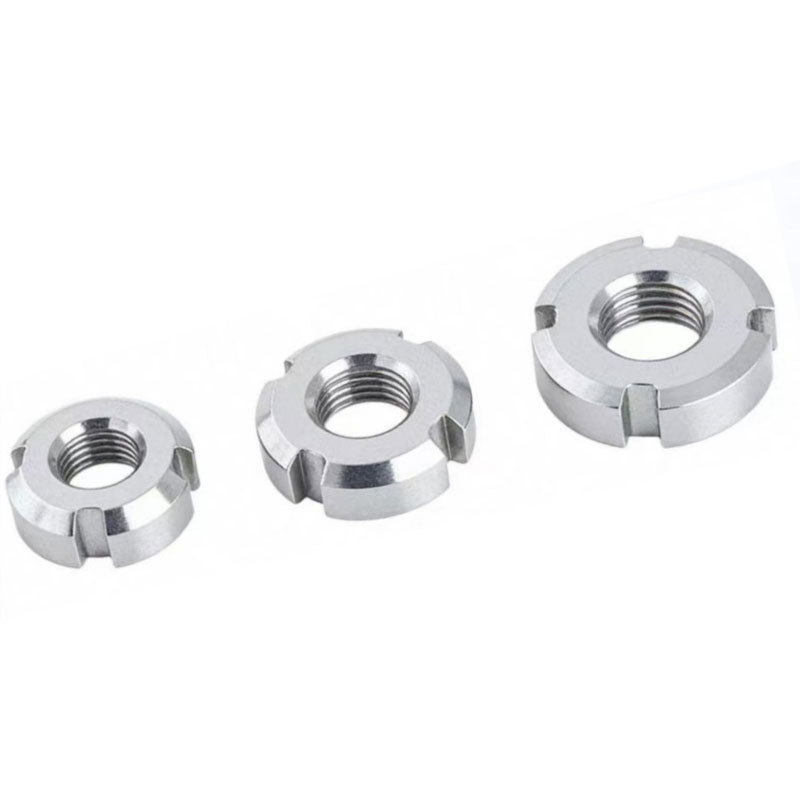

బేరింగ్ లాక్ నట్

చైనా Xiaoguo® బేరింగ్ లాక్ నట్ ఖచ్చితంగా రూపొందించిన స్లాట్‌ను కలిగి ఉంటుంది, ఇది బేరింగ్ భాగాలను ఒకదానితో ఒకటి అమర్చినప్పుడు చాలా చక్కటి అక్షసంబంధ క్లియరెన్స్‌ను సృష్టిస్తుంది, ఇది సరైన సంభోగ స్థితిని సాధిస్తుంది. చైనాలోని ఫ్యాక్టరీ ఉత్పత్తి చేసే బేరింగ్ లాక్ నట్స్ తయారీ ప్రక్రియ చాలా ఖచ్చితమైనది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

తగిన పరిమాణాన్ని ఎలా ఎంచుకోవాలి?

బేరింగ్ లాక్ నట్ సరిగ్గా ఉపయోగించబడుతుందని నిర్ధారించుకోవడానికి, ఎంపిక కోసం క్రింది పాయింట్లు సిఫార్సు చేయబడ్డాయి:

(1) థ్రెడ్ స్పెసిఫికేషన్‌ను నిర్ణయించండి: ఇది ప్రాథమిక అవసరం. మెట్రిక్ సిస్టమ్‌ల కోసం, M విలువను చూడండి; సామ్రాజ్య వ్యవస్థల కోసం, అంగుళాలు చూడండి. [గమనిక: ఈ ఉత్పత్తి ప్రత్యేకంగా ఫైన్-థ్రెడ్ స్క్రూలను ఉపయోగిస్తుంది. ఎంచుకునేటప్పుడు, ముతక-థ్రెడ్ స్పెసిఫికేషన్‌ను ఎంచుకోకుండా ఉండటానికి పిచ్‌ను (M16×1.5 వంటివి) తనిఖీ చేయండి.]

(2) కీ కొలతలు తనిఖీ చేయండి: గింజ పరికరాలు లోపల తగినంత సంస్థాపన స్థలాన్ని కలిగి ఉందని నిర్ధారించుకోవడానికి బయటి వ్యాసం (dk) మరియు మందం (m)ని ధృవీకరించండి.

(3) ప్రమాణాలను నిర్వచించండి: "నేషనల్ స్టాండర్డ్ GB/T 812" లేదా "జర్మన్ స్టాండర్డ్ DIN 981" వంటి ఉత్పత్తి యొక్క ప్రమాణాలను స్పష్టంగా పేర్కొనండి, అన్ని కొలతలు అవసరమైన సహనం మరియు ఖచ్చితత్వాన్ని కలిగి ఉన్నాయని నిర్ధారించడానికి.

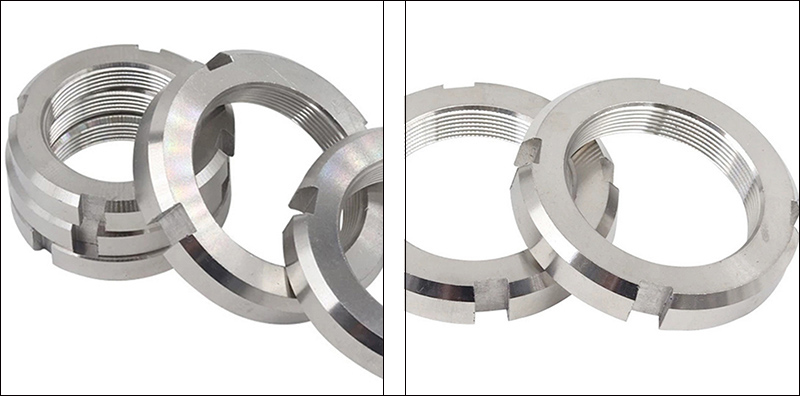

Bearing Lock Nut

సోమ	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk గరిష్టంగా	7	8	9	11	14	18	21	24	26	29	32
dk నిమి	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k గరిష్టంగా	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k నిమి	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n నిమి	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n గరిష్టంగా	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t నిమి	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t గరిష్టంగా	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

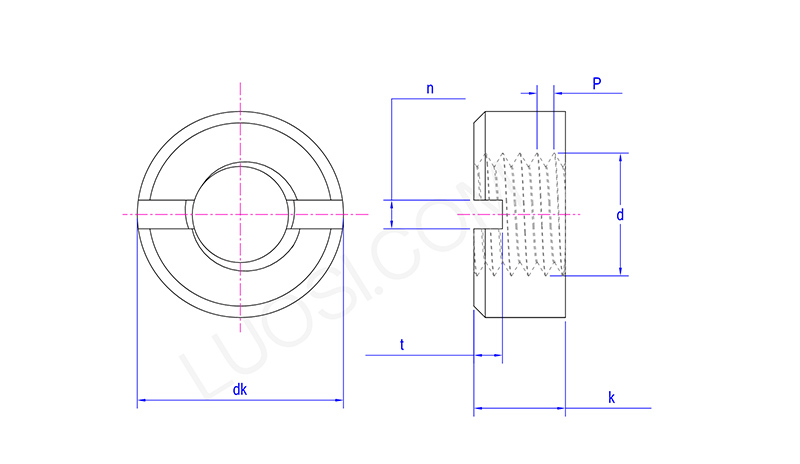

కీ పారామితుల యొక్క వివరణాత్మక వివరణ

బేరింగ్ లాక్ నట్ యొక్క పరిమాణాన్ని ఎన్నుకునేటప్పుడు, దయచేసి క్రింది కీ పారామితులకు ప్రత్యేక శ్రద్ధ వహించండి:

(1) థ్రెడ్ స్పెసిఫికేషన్ (D×P): ఇది థ్రెడ్ యొక్క నామమాత్రపు వ్యాసం (D) మరియు పిచ్ (P)ని సూచిస్తుంది.

ఉదాహరణకు, M16×1.5లో, M16 నామమాత్రపు 16mm వ్యాసాన్ని సూచిస్తుంది మరియు 1.5 1.5mm పిచ్‌ని సూచిస్తుంది.

(2)) బయటి వ్యాసం (dk): గింజ యొక్క గరిష్ట బాహ్య పరిమాణం, ఇది ఇన్‌స్టాలేషన్‌కు అవసరమైన కనీస స్థలాన్ని నిర్ణయిస్తుంది.

(3) మందం (m): గింజ యొక్క అక్షసంబంధ ఎత్తు, ఇది లాకింగ్ ఫోర్స్ ఆర్మ్ మరియు బలాన్ని ప్రభావితం చేస్తుంది.

（4）స్లాట్‌ల సంఖ్య (n) / స్లాట్ వెడల్పు (బి) / స్లాట్ డెప్త్ (t): స్లాటింగ్ కోసం రేఖాగణిత పారామితులు, సంబంధిత ప్రొఫెషనల్ టూల్స్ (హుక్డ్ రెంచ్ మరియు ఓపెనింగ్ పిన్స్/రిటైనింగ్ వాషర్‌లు) కొలతలతో సరిపోలాలి.

Bearing Lock Nut

సాధారణ లక్షణాలు త్వరిత సూచన

ఇక్కడ సాధారణంగా ఉపయోగించే కొన్ని ప్రామాణిక స్పెసిఫికేషన్ డేటా ఉన్నాయి:

GB/T 812-1988 బేరింగ్ లాక్ నట్ (మెట్రిక్)ని ఉదాహరణగా తీసుకోండి:

థ్రెడ్ స్పెసిఫికేషన్: D×P	బయటి వ్యాసం: dk (mm)	మందం: m (mm)	స్లాట్‌ల సంఖ్య: n	స్లాట్ లోతు: t (mm)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

ఎంపిక మరియు వినియోగం

(1) థ్రెడ్ అనుగుణ్యత: అన్ని బేరింగ్ లాక్ నట్‌లు ఫైన్-థ్రెడ్ స్క్రూలతో అమర్చబడి ఉంటాయి. ముతక-థ్రెడ్ స్క్రూలతో గందరగోళాన్ని నివారించడానికి దయచేసి పిచ్‌ను ధృవీకరించండి.

(2) అనుబంధ సాధనాలు: వేరుచేయడం మరియు అసెంబ్లీ ప్రక్రియకు ప్రత్యేక హుక్-ఆకారపు రెంచ్‌ని ఉపయోగించడం అవసరం.

(3)యాంటీ-లూసింగ్ యాక్సెసరీలు: లాకింగ్ ఎఫెక్ట్‌ను సాధించడానికి, వాటిని తప్పనిసరిగా స్టాప్ వాషర్‌లు (GB/T 858 వంటివి) లేదా ఓపెన్ పిన్‌లతో కలిపి ఉపయోగించాలి.

(4) టెక్నికల్ డ్రాయింగ్‌లు: డిజైన్ చేసేటప్పుడు, దయచేసి సంబంధిత స్టాండర్డ్ టెక్నికల్ డ్రాయింగ్‌ల యొక్క తాజా వెర్షన్ లేదా ప్రోడక్ట్ స్పెసిఫికేషన్‌లను ఎల్లప్పుడూ చూడండి.
