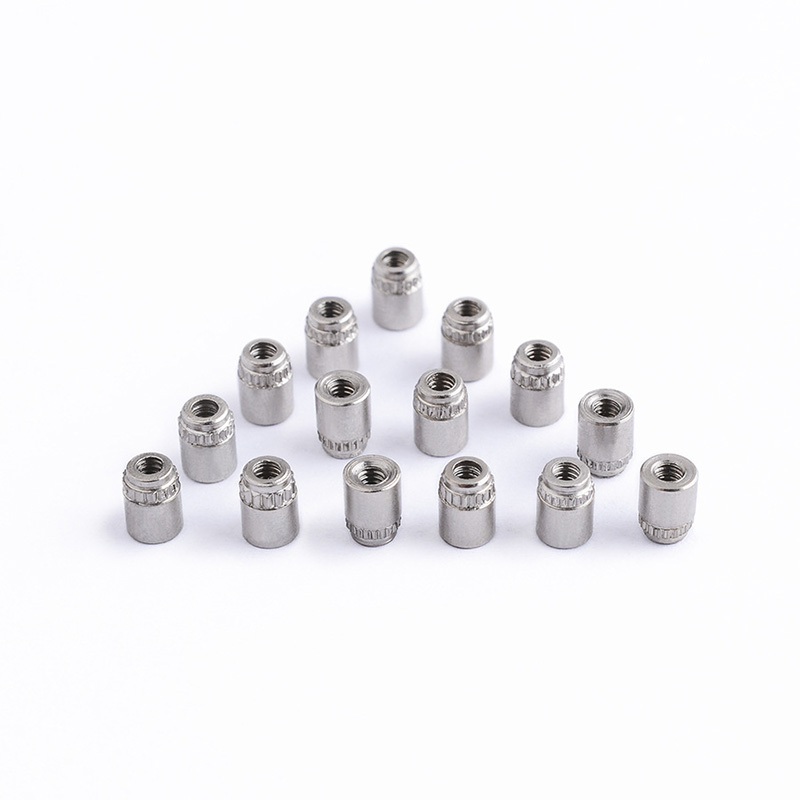

PCB బోర్డు కోసం UN రివెటెడ్ స్టడ్

PCB బోర్డు కోసం ఈ UN రివెటెడ్ స్టడ్‌లు సాధారణంగా తక్కువ-కార్బన్ లేదా స్టెయిన్‌లెస్ స్టీల్ లేదా అల్యూమినియం వంటి మంచి ఉక్కు మిశ్రమాల నుండి తయారు చేయబడతాయి. వారు ఘన యాంత్రిక బలాన్ని కలిగి ఉంటారు మరియు కాలక్రమేణా బాగా పట్టుకుంటారు.

ఉక్కు అత్యంత తన్యత మరియు కోత బలాన్ని అందిస్తాయి. అల్యూమినియం, మరోవైపు, విద్యుత్తును చక్కగా నిర్వహిస్తుంది మరియు తేలికగా ఉంటాయి.

ఈ స్టడ్‌ల కోసం ఎంచుకున్న మెటల్ అంటే అవి భారీ మెకానికల్ లోడ్‌లు, తాపన మరియు శీతలీకరణ చక్రాల నుండి ఒత్తిడిని ఎదుర్కోగలవు మరియు ఉత్పత్తి ఉపయోగంలో ఉన్నంత కాలం బలంగా ఉంటాయి.

ప్రమాణాలు

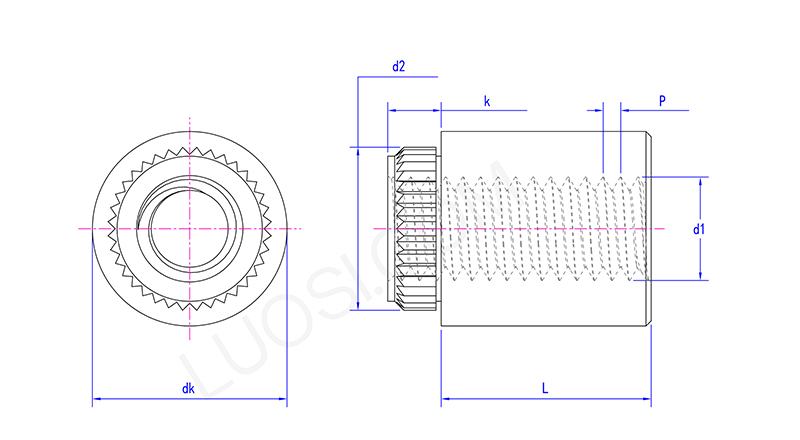

PCB బోర్డు కోసం UN రివెటెడ్ స్టడ్ అనేది ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లలో (PCBలు) నమ్మకమైన బాహ్య థ్రెడ్ ఫిక్సేషన్ పాయింట్‌ను అందించడానికి ఉపయోగించే శాశ్వత మరియు అధిక-బలమైన ఫాస్టెనర్. ఇక్కడ, "UN" అనేది సాధారణంగా "యూనిఫాం నేషనల్ స్టాండర్డ్"ని సూచిస్తుంది, అది కలిగి ఉన్న ప్రామాణికమైన స్క్రూ థ్రెడ్ రకాన్ని సూచిస్తుంది (UNC లేదా UNF వంటివి), ఇది వివిధ ప్రామాణిక గింజలతో దాని అనుకూలతను నిర్ధారిస్తుంది.

ఇన్‌స్టాలేషన్ ప్రక్రియ వేగంగా మరియు ప్రభావవంతంగా ఉంటుంది. PCB బోర్డులో ముందుగా డ్రిల్ చేసిన రంధ్రంలోకి స్టడ్‌ని చొప్పించండి. అప్పుడు, స్టడ్ యొక్క ఫ్లాట్ ఎండ్‌ను వికృతీకరించడానికి అంకితమైన రివెటింగ్ సాధనాన్ని ఉపయోగించండి, ఇది రివెట్ హెడ్ మరియు స్టడ్ యొక్క భుజం లేదా ఫ్లాంజ్ మధ్య బాహ్యంగా మరియు గట్టిగా పట్టుకునేలా చేస్తుంది, తద్వారా వెల్డింగ్ అవసరం లేకుండా బలమైన మరియు వైబ్రేషన్-రెసిస్టెంట్ కనెక్షన్‌ను ఏర్పరుస్తుంది.

పెద్ద యాంత్రిక ఒత్తిడిని తట్టుకోవడం, బహుళ ప్లగ్-ఇన్ ఆపరేషన్లు చేయాల్సిన అవసరం లేదా వెల్డింగ్ ద్వారా ఉత్పన్నమయ్యే వేడి సున్నితమైన భాగాలను దెబ్బతీసే సందర్భాలకు ఈ పద్ధతి ప్రత్యేకంగా సరిపోతుంది.

సంస్థాపన

PCB బోర్డు కోసం ఈ UN రివెటెడ్ స్టడ్‌లు కోల్డ్ ఫార్మింగ్ లేదా రివెటింగ్ పద్ధతిని ఉపయోగించి ఉంచబడతాయి.

మీరు PCBలో ముందుగా డ్రిల్లింగ్ చేసిన రంధ్రం ద్వారా స్టడ్‌ను అతికించండి. అప్పుడు ఒక ప్రత్యేక రివెటింగ్ సాధనం స్టడ్ యొక్క షాంక్‌ను బోర్డు కింద ఉన్న డైకి వ్యతిరేకంగా వంచి, దానిని ఉంచే శాశ్వత, ఫ్లేర్డ్ లాక్‌ని సృష్టిస్తుంది.

కోల్డ్ ప్రాసెసింగ్ పద్ధతి తక్కువ వేడిని ఉత్పత్తి చేస్తుంది మరియు PCB లామినేట్ లేదా సర్క్యూట్రీని పాడు చేయదు. సరిగ్గా ఇన్‌స్టాల్ చేసినప్పుడు, స్టుడ్స్ సర్క్యూట్ బోర్డ్ యొక్క నిర్మాణాన్ని రాజీ పడకుండా బలమైన మరియు కంపన-నిరోధక స్థిరీకరణను అందిస్తాయి.
