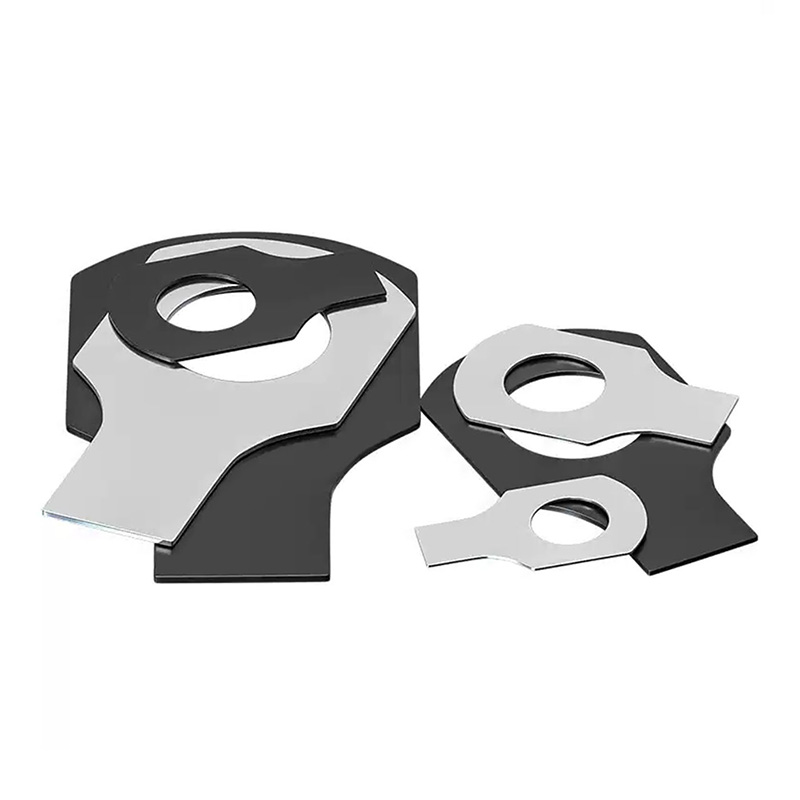

పొడవైన ట్యాబ్ మరియు రెక్కలతో ట్యాబ్ వాషర్లు

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన లాంగ్ ట్యాబ్ మరియు వింగ్స్‌తో కూడిన ట్యాబ్ వాషర్‌లు యాంటీ-లూజనింగ్ ఫంక్షన్ పరంగా చాలా ఎక్కువ విశ్వసనీయతను కలిగి ఉంటాయి. నిరంతర కంపనం మరియు ప్రభావ పరిస్థితులలో కూడా, అవి మంచి లాకింగ్ స్థితిని నిర్వహించగలవు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

లాంగ్ ట్యాబ్ మరియు రెక్కలతో కూడిన ట్యాబ్ వాషర్ల పని సూత్రం ఘర్షణ లేదా స్థితిస్థాపకత కంటే స్వచ్ఛమైన యాంత్రిక లాకింగ్‌పై ఆధారపడి ఉంటుంది. రెండు చెవి ముక్కలను వంచడం ప్రధాన విధానం, తద్వారా వర్క్‌పీస్‌కు సంబంధించి గింజ (లేదా బోల్ట్ హెడ్) భ్రమణాన్ని భౌతికంగా నిరోధిస్తుంది.

【1】నిర్దిష్ట పనిప్రక్రియ

(1) ఇయర్ ట్యాబ్‌లు రిజర్వు చేయబడిన సాధారణ ఇన్‌స్టాలేషన్

బోల్ట్‌పై లాంగ్ ట్యాబ్ మరియు వింగ్స్‌తో ట్యాబ్ వాషర్‌లను ఉంచండి, ఆపై గింజను బిగించండి. ఈ సమయంలో, రెండు చెవి ట్యాబ్‌లు నేరుగా ఉంటాయి మరియు వంగి ఉండవు.

(2) పొట్టి చెవులను వంచి, గింజలను తాళం వేయండి

చిన్న చెవులను పైకి వంచడానికి శ్రావణాలను ఉపయోగించండి, వాటిని గింజ యొక్క ఒక వైపుకు గట్టిగా అంటిపెట్టుకునేలా చేయండి. గింజ తిప్పకుండా నిరోధించడానికి చిన్న చెవులు గింజ యొక్క సమతలానికి వ్యతిరేకంగా విశ్రాంతి తీసుకోవాలి.

(3) పొడవాటి చెవులను వంచి, లాంగ్ ట్యాబ్ మరియు రెక్కలతో ట్యాబ్ వాషర్‌లను పరిష్కరించండి

పొడవాటి చెవులను క్రిందికి లేదా ప్రక్కకు వంచండి, తద్వారా అవి వర్క్‌పీస్ అంచుని పట్టుకోగలవు, వర్క్‌పీస్‌లోని స్లాట్ రంధ్రాలలోకి చొప్పించవచ్చు లేదా స్థిర ప్రోట్రూషన్‌కు వ్యతిరేకంగా విశ్రాంతి తీసుకోవచ్చు.

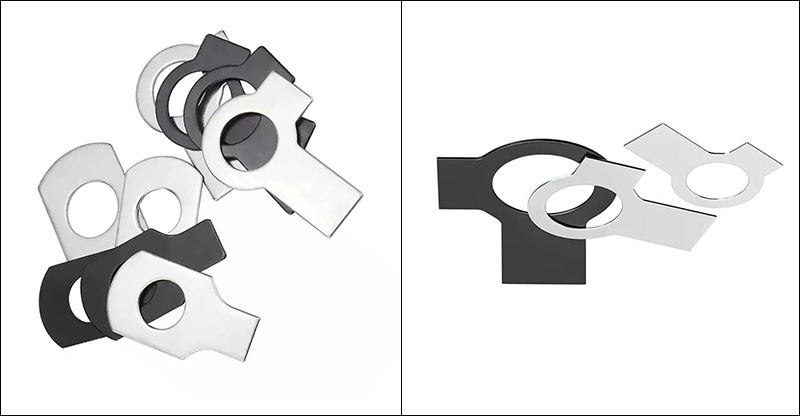

Tab Washers With Long Tab And Wings

【2】తుది ప్రభావ నిర్ధారణ

పొడవాటి చెవి వాషర్‌ను వర్క్‌పీస్‌పై అమర్చింది, ఉతికే యంత్రం తిప్పడం సాధ్యం కాదని నిర్ధారిస్తుంది.

చిన్న చెవులు గింజ మరియు ఉతికే యంత్రాన్ని ఒకదానితో ఒకటి లాక్ చేస్తాయి మరియు గింజ కూడా తిప్పలేవు.

ఉతికే యంత్రం మరియు గింజ మధ్య సాపేక్ష చలనం జరగదు కాబట్టి, బోల్ట్ కనెక్షన్ పూర్తిగా లాక్ చేయబడింది.

【3】ఘర్షణ-ఆధారిత యాంటీ-లూసింగ్ మెకానిజమ్స్ నుండి వ్యత్యాసం

ఘర్షణ లాక్: ఇది ప్రతిఘటనను సృష్టించడం ద్వారా భ్రమణాన్ని నిరోధిస్తుంది. కంపనం ఈ ప్రతిఘటనను అధిగమించి వదులవడానికి కారణం కావచ్చు.

పొడవాటి ట్యాబ్ మరియు రెక్కలతో కూడిన ట్యాబ్ వాషర్లు: ప్రత్యక్ష భౌతిక జోక్యం ద్వారా, చెవి ముక్క వంగి లేదా పాడైపోనంత వరకు, గింజ పూర్తిగా తిరగదు. ఈ లాకింగ్ మెకానిజం వైబ్రేషన్, లూబ్రికేషన్ లేదా ఉష్ణోగ్రత మార్పుల వల్ల ప్రభావితం కాదు.

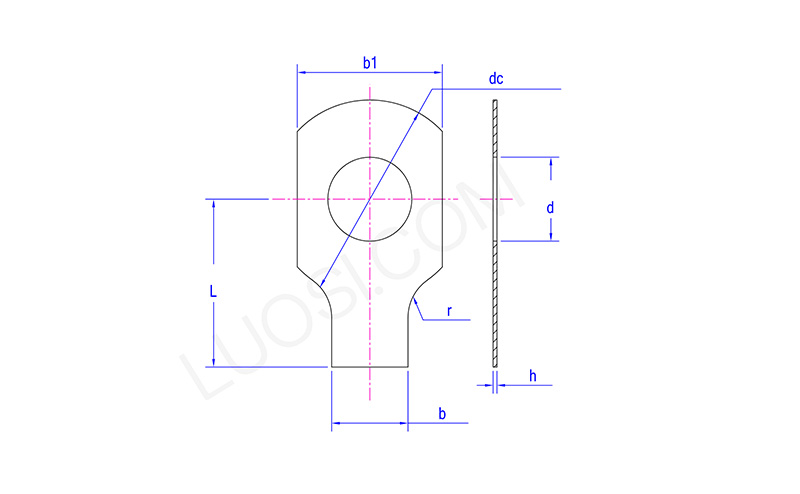

Tab Washers With Long Tab And Wings

సోమ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d గరిష్టంగా	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d నిమి	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc గరిష్టంగా	10	14	17	19	22	26	32	32	40	45	45
dc నిమి	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ఎల్ నిమి	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L గరిష్టంగా	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
