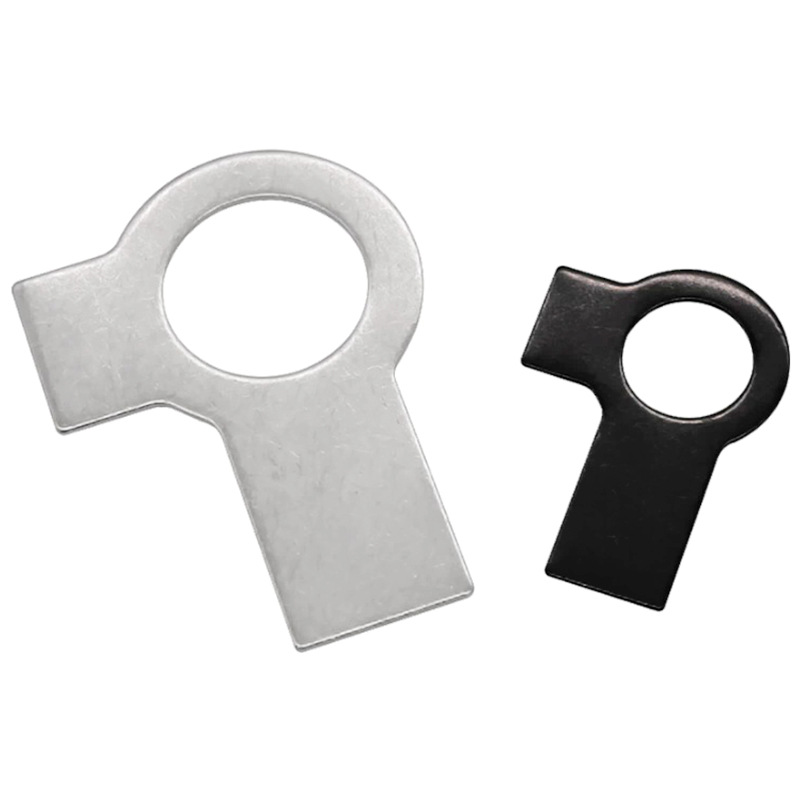

పొడవైన మరియు చిన్న ట్యాబ్‌తో ట్యాబ్ వాషర్లు

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన పొడవైన మరియు పొట్టి ట్యాబ్‌తో కూడిన ట్యాబ్ వాషర్‌లు ఘర్షణ ద్వారా కాకుండా యాంత్రికంగా లాక్ చేయబడతాయి. మెకానికల్ లాకింగ్ ప్రాథమికంగా భ్రమణాన్ని నిరోధిస్తుంది మరియు లాకింగ్ ప్రభావం చాలా స్పష్టంగా ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

DIN 463 మెకానికల్ లాకింగ్ రింగ్‌కు అనుగుణంగా ఉండే పొడవాటి మరియు చిన్న ట్యాబ్‌తో కూడిన ట్యాబ్ వాషర్‌లు సింగిల్-పీస్, పూర్తిగా మెకానికల్ లాకింగ్ యాంటీ-లూసింగ్ రింగ్. ఇది ఒక పొడవాటి ఇయర్ పీస్ మరియు ఒక పొట్టి ఇయర్ పీస్‌తో ఒకే డై-కాస్టింగ్ ప్రక్రియ ద్వారా ఏర్పడుతుంది, రెండు ఇయర్ పీస్‌లు సుమారు 90° కోణాన్ని ఏర్పరుస్తాయి. ఇది షట్కోణ బోల్ట్‌లు / గింజలు, ఒక పొడవాటి మరియు ఒక పొట్టి ఇయర్ పీస్ వంగడం ద్వారా యాంటీ-లూసింగ్‌ను సాధించడానికి ఉపయోగించబడుతుంది మరియు అధిక కంపనం, డైనమిక్ లోడ్ మరియు థర్మల్ విస్తరణ మరియు సంకోచ పరిస్థితులకు అనుకూలంగా ఉంటుంది. ఈ నిర్మాణం గింజ లేదా బోల్ట్ యొక్క సాపేక్ష భ్రమణాన్ని పూర్తిగా నిరోధించగలదు, నమ్మకమైన యాంత్రిక లాకింగ్‌ను సాధించవచ్చు.

< style="text-align:center;"> Tab Washers With Long And Short Tab

నిర్మాణ లక్షణాలు

పొడవాటి మరియు చిన్న ట్యాబ్‌లతో ట్యాబ్ వాషర్‌ల నిర్మాణ లక్షణాలు క్రింది విధంగా ఉన్నాయి:

(1) ఇంటిగ్రేటెడ్ స్టాంపింగ్ మౌల్డింగ్

పొడవైన మరియు పొట్టి ట్యాబ్‌తో కూడిన మొత్తం ట్యాబ్ వాషర్‌లు కోల్డ్ స్టాంపింగ్ ప్రక్రియ ద్వారా ఒకే మెటల్ షీట్ నుండి తయారు చేయబడతాయి. వెల్డింగ్ లేదా అదనపు భాగాలు లేవు, ఫలితంగా సాధారణ నిర్మాణం, అధిక బలం మరియు తక్కువ ధర.

(2) డబుల్ చెవి డిజైన్ (ఒకటి పొడవాటి మరియు ఒక చిన్నది)

పొడవైన మరియు పొట్టి ట్యాబ్‌తో ఉన్న ట్యాబ్ వాషర్‌ల యొక్క ప్రధాన భాగం వృత్తాకారంగా ఉంటుంది మరియు రెండు చెవి ముక్కలు బయటి అంచున వెలుపలికి విస్తరించి ఉంటాయి:

చిన్న ట్యాబ్: పొడవు తక్కువగా ఉంటుంది

లాంగ్ ట్యాబ్: పొడవు ఎక్కువ

రెండు చెవి ముక్కలు ఒకదానికొకటి దాదాపు 90 డిగ్రీల కోణంలో ఉంటాయి.

(3) చెవి ముక్క యొక్క మూలంలో ఒత్తిడి విడుదల నిర్మాణం ఉంది.

ఇయర్ పీస్ మరియు వృత్తాకార శరీరం మధ్య కనెక్షన్ పాయింట్ వద్ద, గుండ్రని మూలలు లేదా కొంచెం వెడల్పు సంకోచం వంగేటప్పుడు ఒత్తిడి ఏకాగ్రతను తగ్గించడానికి మరియు చెవి ముక్క విరిగిపోకుండా నిరోధించడానికి రూపొందించబడ్డాయి.

(4) స్థూపాకార శరీరం

శరీరం యొక్క మందం ఏకరీతిగా ఉంటుంది. శరీరంపై దంతాలు లేదా వంపుతిరిగిన ఉపరితలాలు లేవు మరియు ఉపరితలం సాధారణంగా మృదువైనది.

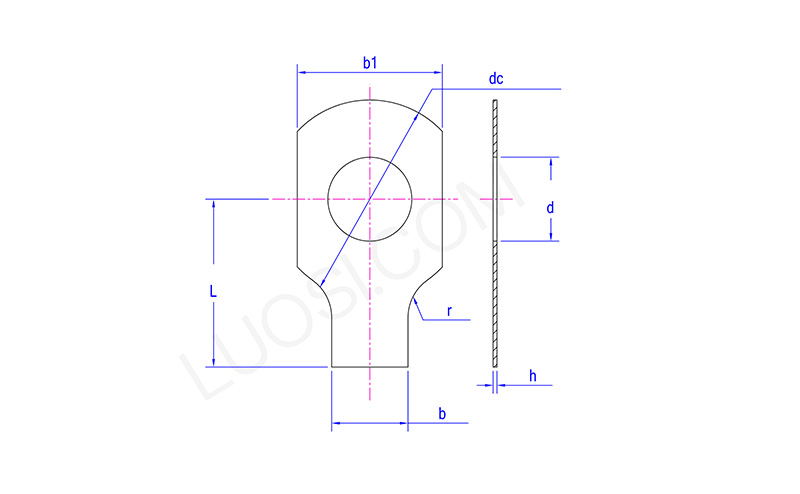

< style="text-align:center;"> Tab Washers With Long And Short Tab

సోమ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d గరిష్టంగా	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d నిమి	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc గరిష్టంగా	10	14	17	19	22	26	32	32	40	45	45
dc నిమి	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ఎల్ నిమి	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L గరిష్టంగా	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
