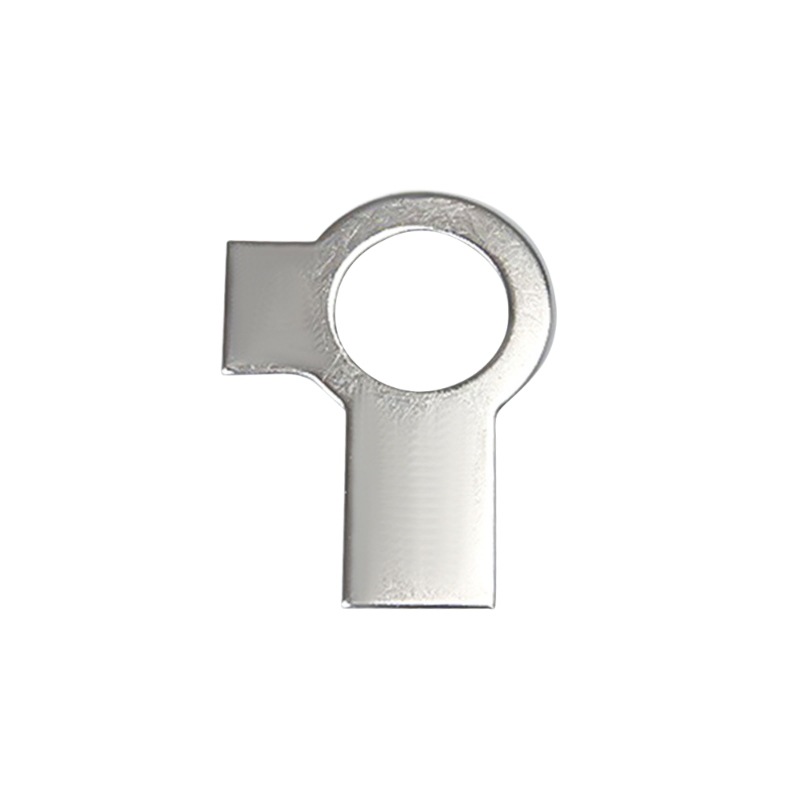

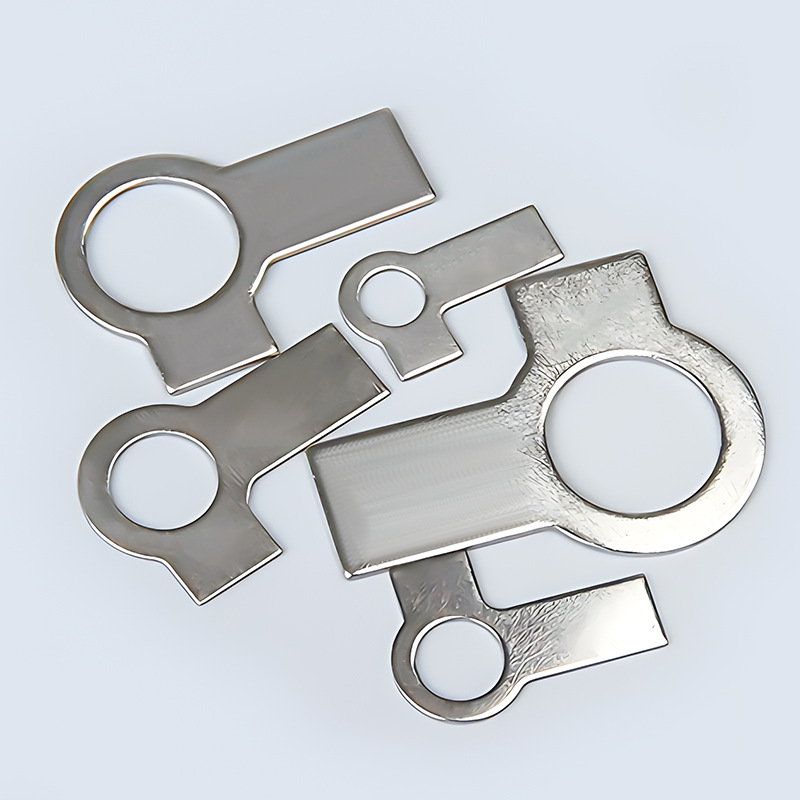

లాంగ్ ట్యాబ్ మరియు వింగ్‌తో బ్లాక్ స్టీల్ ట్యాబ్ వాషర్లు

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన లాంగ్ ట్యాబ్ మరియు వింగ్‌తో కూడిన బ్లాక్ స్టీల్ ట్యాబ్ వాషర్‌లు ఒక సాధారణ నిర్మాణాన్ని కలిగి ఉంటాయి, ఇది ఆపరేట్ చేయడం మరియు ఉపయోగించడం సులభం. ఇన్‌స్టాలేషన్ సమయంలో, సాధారణ రెంచ్ మాత్రమే అవసరం మరియు అదనపు సాధనాలు అవసరం లేదు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

లాంగ్ ట్యాబ్ మరియు వింగ్‌తో బ్లాక్ స్టీల్ ట్యాబ్ వాషర్‌ల ఇన్‌స్టాలేషన్ నాలుగు సాధారణ దశలను కలిగి ఉంటుంది. సురక్షితమైన లాకింగ్ ప్రభావాన్ని నిర్ధారించడానికి దయచేసి ఆపరేషన్ కోసం క్రింది క్రమాన్ని అనుసరించండి.

【1】సాధనం

రెంచ్ (గింజలు లేదా బోల్ట్‌లను బిగించడానికి ఉపయోగిస్తారు)

పాయింటెడ్-నోస్ శ్రావణం లేదా ఫ్లాట్-ముక్కు శ్రావణం (చెవి ముక్కలను వంచడానికి ఉపయోగిస్తారు)

(ఐచ్ఛికం) సుత్తి + ఫిలిప్స్ స్క్రూడ్రైవర్ (మందమైన దుస్తులను ఉతికే యంత్రాల కోసం)

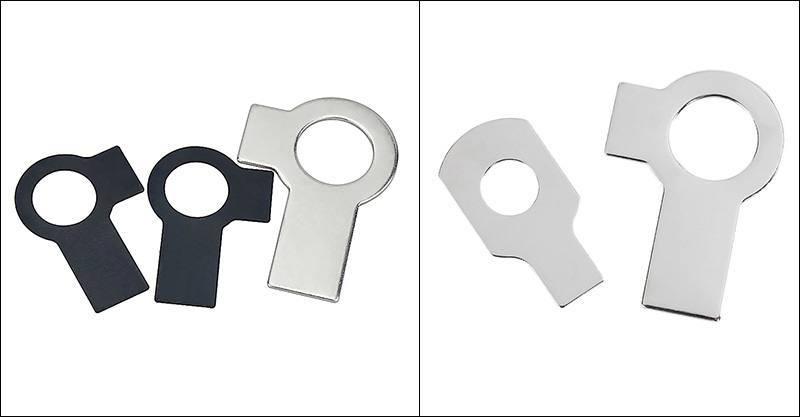

Black Steel Tab Washers With Long Tab and Wing

【2】ఇన్‌స్టాలేషన్ దశలు

(1) ఉతికే యంత్రాన్ని అమర్చండి

వర్క్‌పీస్ యొక్క రంధ్రం గుండా బోల్ట్‌ను పాస్ చేయండి. లాంగ్ ట్యాబ్ మరియు వింగ్‌తో ఉన్న బ్లాక్ స్టీల్ ట్యాబ్ వాషర్‌లను బోల్ట్‌పై ఉంచండి, పొడవాటి ట్యాబ్ మరియు షార్ట్ ట్యాబ్ రెండింటినీ బయటికి ఎదురుగా ఉంచండి. వాషర్ ఉపరితలంపై ఫ్లాట్‌గా ఉండేలా చూసుకోండి. గింజను చేతితో స్క్రూ చేయండి, ఇంకా పూర్తిగా బిగించవద్దు.

(2) గింజను బిగించండి

గింజ అవసరమైన టార్క్‌ను చేరుకునే వరకు బిగించడానికి రెంచ్ ఉపయోగించండి.

(3) చిన్న ట్యాబ్‌ను వంచండి

శ్రావణం ఉన్న చిన్న ట్యాబ్‌ను పట్టుకుని పైకి మడవండి. గింజ యొక్క ఒక ఫ్లాట్ ముఖానికి వ్యతిరేకంగా దాన్ని గట్టిగా వంచండి.

(4) పొడవాటి ట్యాబ్‌ను వంచండి

పొడవాటి ట్యాబ్‌ను క్రిందికి లేదా ప్రక్కకు వంచడానికి శ్రావణాలను ఉపయోగించండి. దానిని భాగంలో ఉన్న గాడిలోకి మడవండి లేదా పార్ట్ అంచుకు వ్యతిరేకంగా గట్టిగా వంచండి.

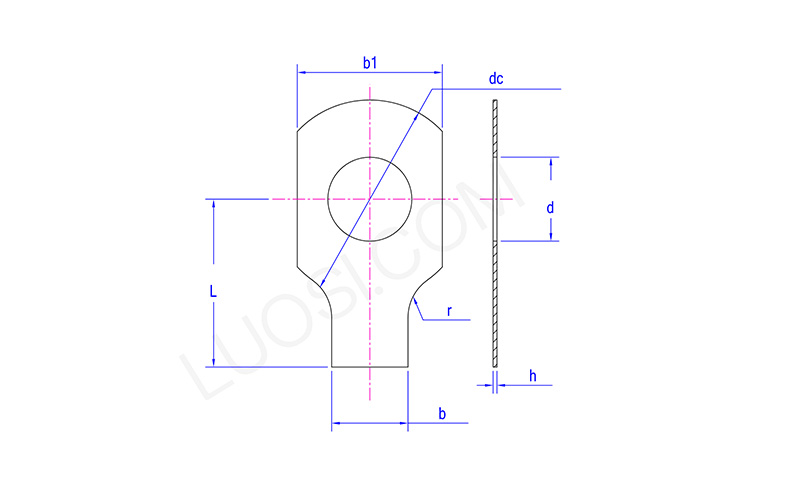

Black Steel Tab Washers With Long Tab and Wing

సోమ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d గరిష్టంగా	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d నిమి	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc గరిష్టంగా	10	14	17	19	22	26	32	32	40	45	45
dc నిమి	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ఎల్ నిమి	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L గరిష్టంగా	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】ఇన్‌స్టాలేషన్ తనిఖీ

చిన్న చెవులు గింజ యొక్క విమానంతో గట్టిగా జతచేయబడి, గింజను తిప్పకుండా నిరోధిస్తుంది.

పొడవాటి చెవులు దృఢంగా అమర్చబడి ఉంటాయి మరియు లాంగ్ ట్యాబ్ మరియు వింగ్‌తో బ్లాక్ స్టీల్ ట్యాబ్ వాషర్లు వర్క్‌పీస్‌కు సంబంధించి తిప్పలేవు.

రెండు చెవి ముక్కలకు పగుళ్లు లేవు మరియు అధిక వంగడం లేదా నష్టం లేదు.

【4】శ్రద్ధ కోసం గమనికలు

(1) ఒకే ఉపయోగం: ఇన్‌స్టాలేషన్ తర్వాత, చెవి ముక్కలు శాశ్వతంగా వంగి ఉంటాయి. తీసివేసేటప్పుడు, వాటిని సుత్తి లేదా కత్తిరించడం ద్వారా నిఠారుగా చేయాలి. లాంగ్ ట్యాబ్ మరియు వింగ్ ఉన్న బ్లాక్ స్టీల్ ట్యాబ్ వాషర్‌లను తిరిగి ఉపయోగించలేరు.

(2)అతిగా వంగవద్దు: పదే పదే వంగడం లేదా అధికంగా వంగడం వల్ల ఇయర్ పీస్ యొక్క రూట్ విరిగిపోతుంది, దాని లాకింగ్ ఫంక్షన్‌ని కోల్పోతుంది.

(3) తప్పుగా భావించవద్దు: పొట్టి చెవులు ఎల్లప్పుడూ పైకి చూపాలి మరియు పొడవాటి చెవులు క్రిందికి చూపాలి.
