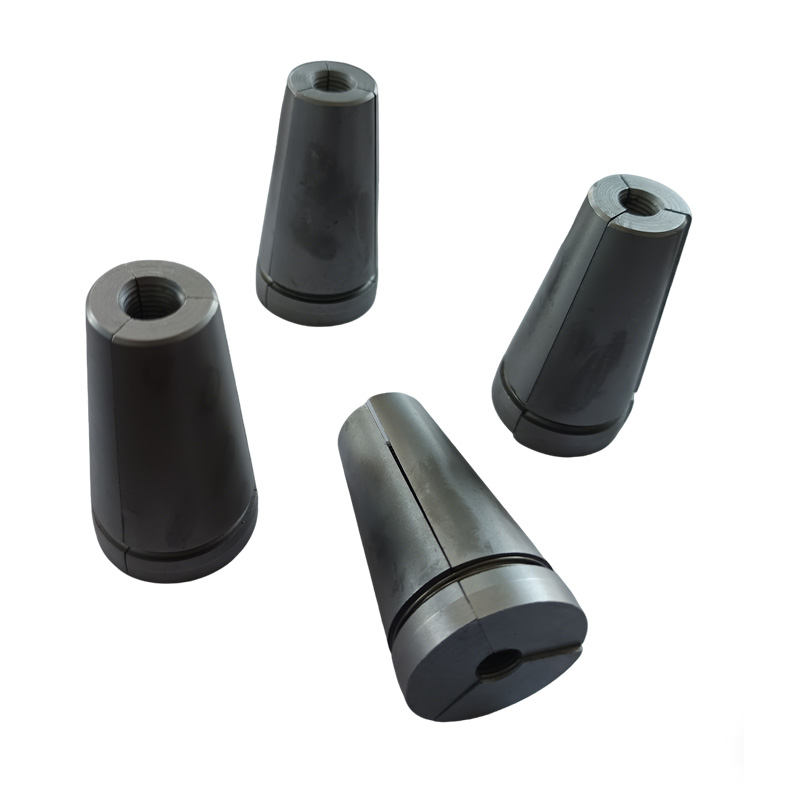

పోస్ట్ టెన్షన్ యాంకర్ వెడ్జెస్

కీలక పనితీరు

పోస్ట్ టెన్షన్ యాంకర్ వెడ్జెస్ యొక్క పనితీరు నేరుగా వంతెనలు మరియు భవనాలు వంటి ప్రధాన ప్రాజెక్ట్‌ల నిర్మాణ భద్రత మరియు మన్నికను నిర్ణయిస్తుంది. Xiaoguo®ని ఎంచుకోవడం, మీరు అత్యంత కఠినమైన ప్రమాణాలను తట్టుకోగల నమ్మకమైన హామీని పొందుతారు.

(1) స్టాటిక్ లోడ్ యాంకరింగ్ సామర్థ్యం

సమర్థత గుణకం ηa ≥ 0.95

యాంకరింగ్ వ్యవస్థ ఉక్కు తంతువుల పూర్తి బలాన్ని సమర్ధవంతంగా ఉపయోగించుకోగలదా

(2) అంతిమ మొత్తం జాతి

εapu ≥ 2.0%

పెళుసైన వైఫల్యాన్ని నివారించడానికి అంతిమ స్థితిలో యాంకరింగ్ సిస్టమ్ యొక్క డక్టిలిటీని కొలుస్తుంది

(3) అలసట ప్రదర్శన

2 మిలియన్ సైకిల్స్ లోడింగ్ తర్వాత వైఫల్యం లేదు

దీర్ఘకాలిక డైనమిక్ లోడ్‌లకు లోనయ్యే వంతెనలు మరియు విండ్ టర్బైన్ టవర్లు వంటి నిర్మాణం అలసట కారణంగా విఫలం కాదని నిర్ధారిస్తుంది.

(4) ఎంకరేజ్ ప్రాంతంలో ఘర్షణ నష్టం

యాంకర్ ఓపెనింగ్ + ట్రంపెట్ ఓపెనింగ్ వద్ద మొత్తం నష్టం ≤ 6%

ఘర్షణ వల్ల కలిగే ప్రభావవంతమైన ఒత్తిడిని తగ్గిస్తుంది, టెన్షనింగ్ సామర్థ్యం మరియు వ్యయ నియంత్రణను ప్రభావితం చేస్తుంది.

(5) వెడ్జ్ బ్లాక్ యొక్క ఉపసంహరణ మొత్తం

తక్కువ ఉపసంహరణ యాంకర్ ≤ 0.5mm; సాధారణ యాంకర్ ≤ 6mm

ఇది నేరుగా ప్రీస్ట్రెస్ స్థాపన యొక్క ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుంది. చిన్న ఉపసంహరణ, స్థాపన సమయంలో తక్కువ ప్రీస్ట్రెస్ నష్టం.

(6) కాఠిన్యం అవసరాలు:

పోస్ట్ టెన్షన్ యాంకర్ వెడ్జెస్: HRC 58-65; యాంకర్ ప్లేట్: HB ≥ 251

భాగాల ఉపరితలం దుస్తులు-నిరోధకతను కలిగి ఉందని మరియు అధిక ఒత్తిడిలో వికృతం లేదా కూలిపోదని నిర్ధారించుకోండి.

వర్గీకరణ

పోస్ట్ టెన్షన్ యాంకర్ వెడ్జ్‌లను అనేక రకాలుగా వర్గీకరించవచ్చు. ప్రధాన వర్గీకరణ ప్రమాణాలు ముక్కల సంఖ్య, అంతర్గత దంతాల రూపం మరియు బయటి కోన్ ఆకారంపై ఆధారపడి ఉంటాయి. సంబంధిత నిర్మాణ లక్షణాలు మరియు ఉపయోగాలు

【1】ముక్కల సంఖ్య

(1) రెండు ముక్కలు

నిర్మాణ లక్షణాలు: రెండు సుష్ట చీలిక ఆకారపు బిగింపు ప్లేట్లు, కలిపినప్పుడు, మధ్యలో వృత్తాకార రంధ్రం ఏర్పడుతుంది

సాధారణ అప్లికేషన్లు: శాశ్వత పని యాంకర్, ఒక-పర్యాయ ఉపయోగం కోసం

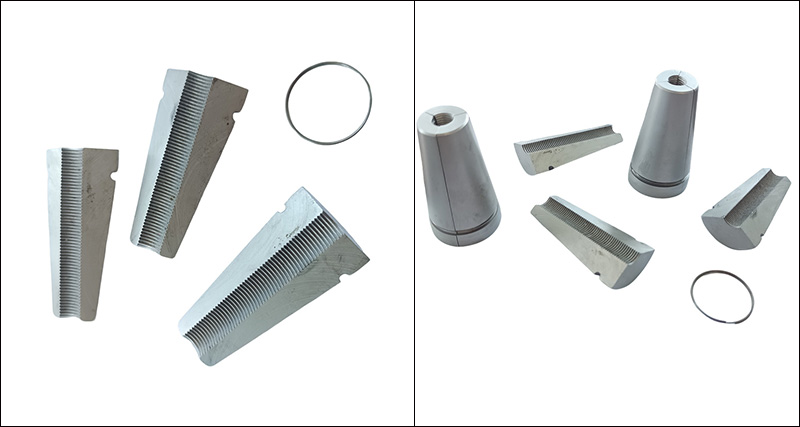

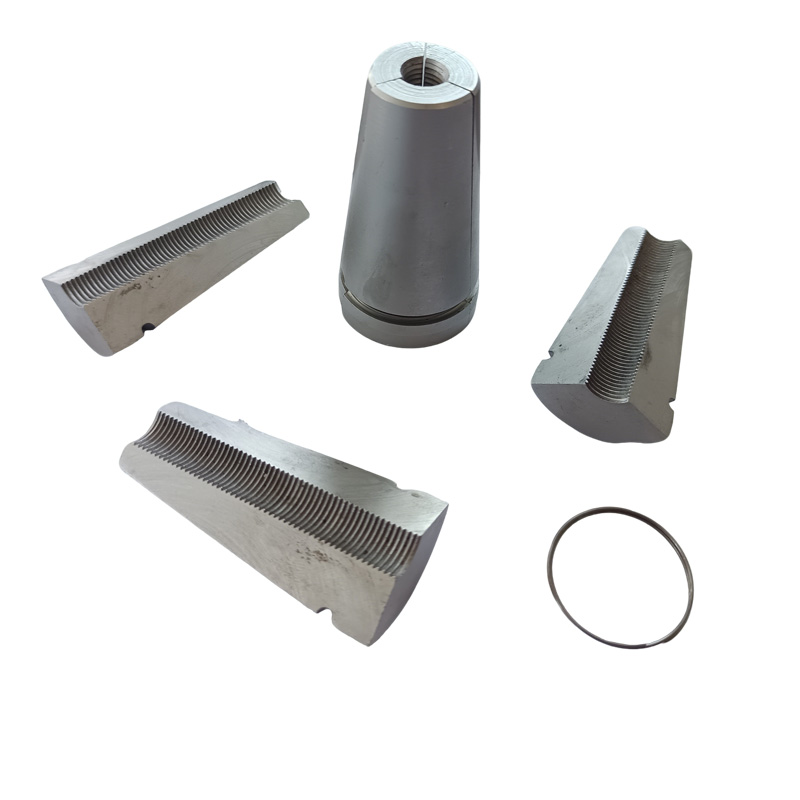

(2) మూడు ముక్కలు

నిర్మాణ లక్షణాలు: మూడు చీలిక ఆకారపు బిగింపు ప్లేట్లు సమానంగా విభజించబడ్డాయి, వాటి మధ్య ఖాళీలు ఉంటాయి, సమన్వయం కోసం స్ప్రింగ్ కాయిల్ అవసరం

సాధారణ అప్లికేషన్లు: టూల్ యాంకర్, పునర్వినియోగపరచదగినది

【2】అంతర్గత దంతాల రూపం

(1) వృత్తాకార దంతాలు

లక్షణాలు: పోస్ట్ టెన్షన్ యాంకర్ వెడ్జెస్ పదునైన పంటి చిట్కాలతో బహుళ స్వతంత్ర వృత్తాకార పొడుచుకు వచ్చిన దంతాలను కలిగి ఉంటుంది.

వర్తించే ఉక్కు తంతువులు: స్టాండర్డ్ స్టీల్ స్ట్రాండ్ (1×7 స్ట్రక్చర్)

(2) స్పైరల్ థ్రెడ్

లక్షణాలు: నిరంతర స్పైరల్ అంతర్గత థ్రెడ్

వర్తించే ఉక్కు తంతువులు: అధిక బలం కలిగిన ఉక్కు వైర్ కట్ట లేదా ప్రత్యేక ఒత్తిడితో కూడిన ఉపబలము

(3) కలయిక రకం

లక్షణాలు: చుట్టుకొలత దంతాలు + రేఖాంశ పొడవైన కమ్మీలు

వర్తించే స్టీల్ స్ట్రాండ్‌లు: చిప్ రిమూవల్ మరియు ఎంగేజ్‌మెంట్ పనితీరును మెరుగుపరుస్తుంది

【3】బాహ్య కోన్ ఆకారం

(1) ఒకే శంఖాకార ఉపరితలం

శంఖాకార ఉపరితల లక్షణాలు: మొత్తం ఉపరితలం ఒకే టేపర్ (అత్యంత సాధారణమైనది)

(2) డబుల్ శంఖాకార ఉపరితలం

శంఖాకార ఉపరితల లక్షణాలు: పెద్ద ముగింపు దగ్గర చిన్న-కోణ పరివర్తన ఉంది, శక్తుల పంపిణీని మెరుగుపరుస్తుంది

(3) మార్గదర్శక విభాగంతో

శంఖాకార ఉపరితల లక్షణాలు: ఒక స్థూపాకార మార్గదర్శక విభాగం చిన్న చివర నుండి విస్తరించి, ప్రారంభ చొప్పింపును సులభతరం చేస్తుంది
