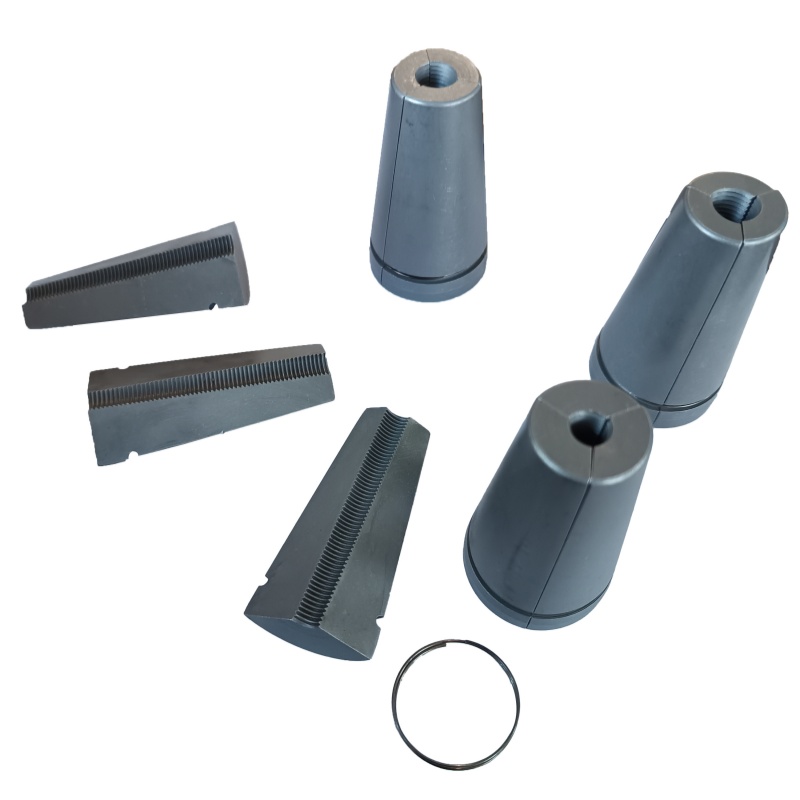

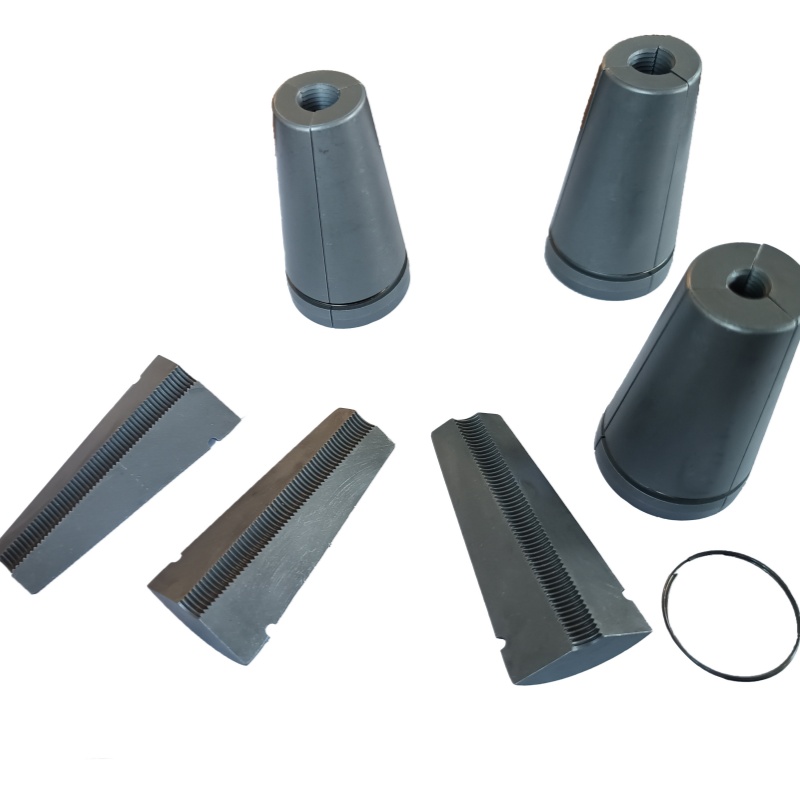

పోస్ట్ టెన్షన్ గ్రిపింగ్ కోసం యాంకర్ వెడ్జెస్

పోస్ట్ టెన్షన్ గ్రిపింగ్ కోసం Xiaoguo® యాంకర్ వెడ్జెస్ యొక్క భారీ కొనుగోలు కోసం, మేము ప్రామాణికం కాని పరిమాణాలు, లేజర్ చెక్కిన బ్రాండ్ లోగోలు మరియు అనుకూలీకరించిన ప్యాకేజింగ్‌లను అందిస్తాము. మేము సింగిల్ హోల్స్ నుండి యాంకర్ బ్లాక్‌ల 55 రంధ్రాల వరకు సరిపోలే ఉత్పత్తులను అందించగలము, వివిధ ఇంజనీరింగ్ ప్రాజెక్ట్‌ల యొక్క అన్ని నిర్దిష్ట అవసరాలను తీర్చగలము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

పని సూత్రం

పోస్ట్ టెన్షన్ గ్రిపింగ్ కోసం యాంకర్ వెడ్జెస్ యొక్క పని సూత్రం రెండు మెకానిజమ్‌లపై ఆధారపడి ఉంటుంది: వెడ్జ్ సెల్ఫ్-లాకింగ్ మరియు ఫ్రిక్షనల్ ఫోర్స్ ట్రాన్స్‌మిషన్.

(1) సిస్టమ్ కూర్పు

పూర్తి యాంకరింగ్ సిస్టమ్ సాధారణంగా వీటిని కలిగి ఉంటుంది:

ఉక్కు తంతువులు (ప్రీ-స్ట్రెస్సింగ్ స్నాయువులు): అవి ఉద్రిక్తత శక్తిని కలిగి ఉంటాయి.

వెడ్జెస్ (క్లాంపింగ్ ప్లేట్లు): రెండు లేదా మూడు ముక్కలతో కూడి, శంఖాకార బిగింపు యూనిట్‌ను ఏర్పరుస్తుంది, లోపలి ఉపరితలంపై చీలికలు ఉంటాయి.

యాంకర్ ప్లేట్లు: శంఖాకార రంధ్రాలతో, రంధ్ర కోన్ కోణం చీలిక యొక్క బయటి కోన్ కోణానికి సరిపోలుతుంది (సాధారణంగా సుమారు 6°55′).

యాంకర్ మెత్తలు: ఒత్తిడిని కాంక్రీటుకు బదిలీ చేయండి మరియు స్థానిక బేరింగ్ పాత్రను పోషిస్తాయి.

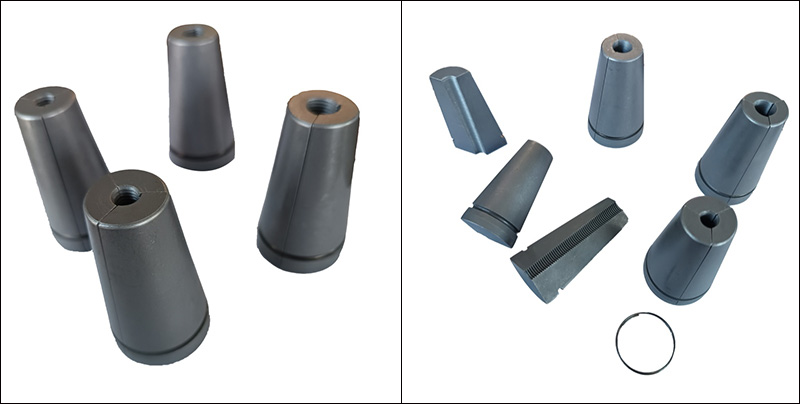

Anchor Wedges for Post Tension Griping

(2) పని ప్రక్రియ

టెన్షనింగ్ స్టేజ్: టెన్షనింగ్ జాక్ ఉక్కు తంతువులను విస్తరించింది. ఈ సమయంలో, పోస్ట్ టెన్షన్ గ్రిపింగ్ కోసం యాంకర్ వెడ్జెస్ ఇంకా పూర్తిగా కలుపబడలేదు మరియు స్టీల్ స్ట్రాండ్‌లు స్వేచ్ఛగా కదలగలవు.

ఫిక్సేషన్ దశ: రూపొందించిన టెన్షన్ ఫోర్స్ చేరుకున్న తర్వాత, హైడ్రాలిక్ జాక్ అన్‌లోడ్ చేయడానికి ఉపసంహరించుకుంటుంది. చీలిక బ్లాక్ యొక్క బయటి శంఖాకార ఉపరితలం మరియు యాంకర్ ప్లేట్ యొక్క శంఖాకార రంధ్రం యొక్క అంతర్గత గోడ మధ్య పరిచయం కారణంగా, సానుకూల ఒత్తిడి ఏర్పడుతుంది.

స్వీయ-లాకింగ్ నిర్మాణం: స్టీల్ స్ట్రాండ్ యొక్క సంకోచం శక్తి చీలిక బ్లాక్ మరియు శంఖాకార రంధ్రం గోడ మధ్య ఒత్తిడిని తీవ్రంగా పెంచుతుంది. రాపిడి శక్తి ఉక్కు స్ట్రాండ్ యొక్క సంకోచ శక్తికి సమానంగా లేదా ఎక్కువగా ఉన్నప్పుడు, వెడ్జ్ బ్లాక్ మరియు స్టీల్ స్ట్రాండ్ మధ్య అలాగే వెడ్జ్ బ్లాక్ మరియు యాంకర్ ప్లేట్ మధ్య స్థిరమైన బ్యాలెన్స్ ఏర్పడుతుంది. అప్పుడు స్టీల్ స్ట్రాండ్ సురక్షితంగా లాక్ చేయబడింది.

ఒత్తిడిని నిలుపుకోవడం: తదనంతరం, ఉక్కు తంతువుల టెన్షన్ పూర్తిగా కాంక్రీట్ సభ్యునికి పోస్ట్ టెన్షన్ గ్రిపింగ్ - యాంకర్ ప్లేట్ - యాంకర్ ప్యాడ్ కోసం యాంకర్ వెడ్జెస్ ద్వారా బదిలీ చేయబడుతుంది.

(3) స్వీయ-లాకింగ్ పరిస్థితి

చీలిక విశ్వసనీయమైన స్వీయ-లాకింగ్‌ను సాధించగలదా అనేది చీలిక కోణం (కోన్ కోణం) మరియు ఘర్షణ గుణకం మధ్య సంబంధంపై ఆధారపడి ఉంటుంది. సిద్ధాంతపరంగా, స్వీయ-లాకింగ్ పరిస్థితి:

కోన్ కోణంలో సగం (α/2) ≤ ఆర్క్టాన్(μ)

ఇక్కడ μ అనేది యాంకర్ ప్లేట్ యొక్క చీలిక మరియు కోన్ హోల్ మధ్య ఘర్షణ గుణకం.

(4) టూత్ ప్యాటర్న్ యొక్క ఫంక్షన్

చీలిక బ్లాక్ యొక్క అంతర్గత ఉపరితలంపై పదునైన పంటి నమూనాలు కీలకమైన డిజైన్లలో ఒకటి. టెన్షనింగ్ మరియు యాంకరింగ్ ప్రక్రియల సమయంలో, దంతాల నమూనాలు ఉక్కు తంతువుల ఉపరితలంపై ఉన్న చిన్న గుంటలలోకి చొప్పించబడతాయి, ఫలితంగా మెకానికల్ ఇంటర్‌లాకింగ్ ఏర్పడుతుంది.
