షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్

Xiaoguo ఫ్యాక్టరీకి ఎగుమతి వ్యాపారంలో సంవత్సరాల అనుభవం ఉంది. ఈ షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ M6 నుండి M16 వరకు పరిమాణాలను కవర్ చేస్తుంది. నిర్మాణ సమయంలో, థ్రెడ్‌లను తీసివేయకుండా మరియు బేస్ మెటీరియల్‌ను పాడుచేయకుండా ఉండటానికి సహేతుకమైన బిగించే టార్క్‌ను తప్పనిసరిగా నియంత్రించాలి. కార్బన్ మరియు స్టెయిన్లెస్ స్టీల్ పదార్థాలు వివిధ ఉష్ణోగ్రత పరిస్థితులకు అనుగుణంగా ఉంటాయి, సురక్షితమైన మరియు నమ్మదగిన సంస్థాపనను నిర్ధారిస్తాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

చైనా Xiaoguo® నుండి షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ యొక్క యాంత్రిక లక్షణాలు మరియు ఇన్‌స్టాలేషన్ పారామితులకు క్రింది పరిచయం ఉంది.

1.సిఫార్సు చేయబడిన ఇన్‌స్టాలేషన్ పారామితులు

నామమాత్రపు వ్యాసం	డ్రిల్ బిట్ వ్యాసం (మిమీ)	డ్రిల్లింగ్ లోతు (మిమీ)	కనిష్ట ఉపరితల మందం (మిమీ)	కనిష్ట క్లియరెన్స్ (మిమీ)	కనిష్ట అంతరం (మిమీ)	ఇన్‌స్టాలేషన్ టార్క్ (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

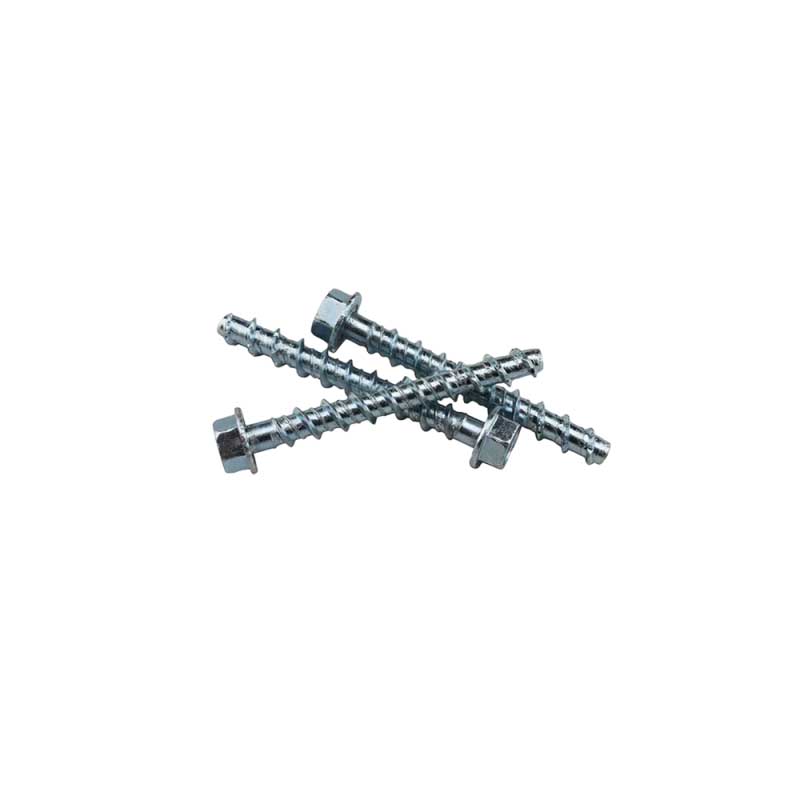

Hexagon Flange Self Tapping Concrete Anchor Bolt

డ్రిల్లింగ్ పద్ధతి: హార్డ్ అల్లాయ్ డ్రిల్ బిట్‌తో కలిపి సుత్తి డ్రిల్‌ను ఉపయోగించండి.

క్లీనింగ్ అవసరాలు: కనీసం 4 సార్లు ఊదడానికి ఎయిర్ పంప్ లేదా వాక్యూమ్ క్లీనర్ ఉపయోగించండి. రంధ్రం లోపల కనిపించే దుమ్ము ఉండకూడదు.

ఇన్‌స్టాలేషన్ సాధనాలు: ఇంపాక్ట్ రెంచ్ లేదా టార్క్ రెంచ్, షట్కోణ సాకెట్‌తో.

2.ఇన్‌స్టాలేషన్ టార్క్ మరియు బిగించే అవసరాలు

ఇన్‌స్టాలేషన్ టార్క్‌ను సిఫార్సు చేసిన పరిధిలోనే ఉంచాలి.తగినంత టార్క్ సరిపోకపోతే యాంకరింగ్‌కు దారి తీస్తుంది; అధిక టార్క్ థ్రెడ్ జారడం లేదా కాంక్రీటుకు స్థానికంగా నష్టం కలిగించవచ్చు.

సంస్థాపన తర్వాత, అంచు తల యొక్క దిగువ ఉపరితలం స్థిర భాగంతో సన్నిహితంగా ఉండాలి మరియు షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్‌ను చేతితో తిప్పకూడదు.

3.పర్యావరణ మరియు ఉష్ణోగ్రత పరిమితులు

వర్తించే పర్యావరణ ఉష్ణోగ్రత: కార్బన్ స్టీల్, ఎలక్ట్రో-గాల్వనైజ్డ్ పూత: -40°C నుండి +80°C వరకు

స్టెయిన్‌లెస్ స్టీల్ ≤ 120°C వరకు కొంచెం ఎక్కువ ఉష్ణోగ్రతలను తట్టుకోగలదు.

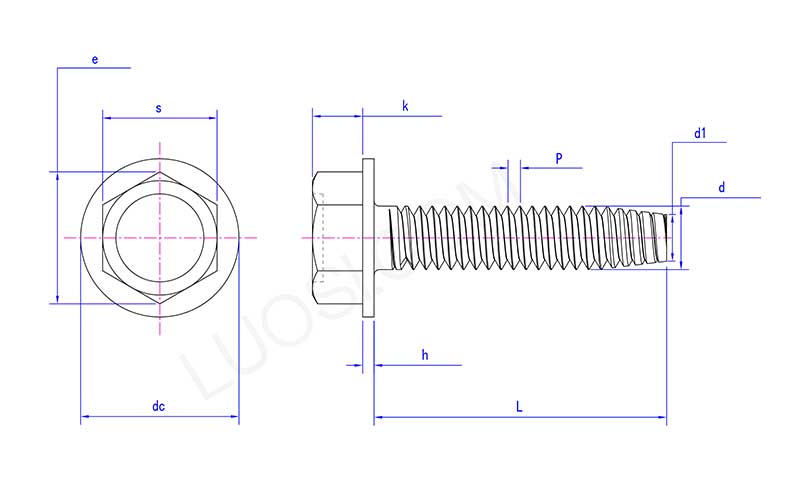

Hexagon Flange Self Tapping Concrete Anchor Bolt

సోమ	#2	#3
P	56	48
గరిష్టంగా	0.125	0.125
నిమి	0.12	0.12
ఇ నిమి	0.134	0.134
k గరిష్టంగా	0.05	0.055
k నిమి	0.04	0.044
dc గరిష్టంగా	0.166	0.177
డి నిమి	0.154	0.163
h గరిష్టంగా	0.016	0.016
h నిమి	0.01	0.01
d గరిష్టంగా	0.086	0.099
d నిమి	0.0813	0.0938
d1	0.068	0.078

సాధారణ లోపాలు మరియు పరిష్కారాలు

సంబంధిత పరిష్కారాలతో పాటుగా షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్‌ను ఇన్‌స్టాల్ చేసేటప్పుడు ఎక్కువగా సంభవించే 4 అత్యంత సాధారణ తప్పులు క్రిందివి.

1.డ్రిల్ బిట్ యొక్క వ్యాసం తప్పు.

పనితీరు: యాంకర్ బోల్ట్ కంటే 1-2 మిమీ పెద్ద వ్యాసం కలిగిన డ్రిల్ బిట్ ఉపయోగించబడింది. యాంకర్ బోల్ట్ స్క్రూ చేసిన తర్వాత, అది వదులైంది.

కారణం: రంధ్రం చాలా పెద్దది, మరియు థ్రెడ్ రంధ్రం లోపలి గోడకు చేరుకోలేదు, ఫలితంగా ప్రభావవంతమైన నిశ్చితార్థం ఉండదు.

సరైన విధానం: యాంకర్ బోల్ట్ వలె అదే నామమాత్రపు వ్యాసంతో డ్రిల్ బిట్‌ను ఉపయోగించండి.

2. తగినంత రంధ్రం శుభ్రపరచడం లేదా అసంపూర్ణ రంధ్రం శుభ్రపరచడం

పనితీరు: ప్రవేశించేటప్పుడు ప్రతిఘటన చాలా తేడా ఉంటుంది.

కారణం: రంధ్రం లోపల దుమ్ము పేరుకుపోతుంది, థ్రెడ్ మునిగిపోకుండా చేస్తుంది.

సరైన విధానం: డ్రిల్లింగ్ తర్వాత, ఎగిరిన గాలి స్పష్టమైన దుమ్ము లేకుండా ఉండే వరకు కనీసం 4 సార్లు గాలిని ఊదండి. ప్రత్యామ్నాయంగా, మీరు వాక్యూమ్ క్లీనర్‌ను ఉపయోగించవచ్చు.

3. డ్రిల్లింగ్ లోతు సరిపోదు.

పనితీరు: యాంకర్ బోల్ట్ పూర్తిగా బిగించబడింది, కానీ ఫ్లాంజ్ ఇంకా స్థిర భాగంతో సంబంధంలోకి రాలేదు.

కారణం: తగినంత రంధ్రం లోతు లేదు.

సరైన విధానం: యాంకర్ బోల్ట్ యొక్క ప్రభావవంతమైన ఎంబెడ్మెంట్ లోతు కంటే రంధ్రం యొక్క లోతు 5-10 మిమీ ఎక్కువగా ఉండాలి.

4. బిగించేటప్పుడు టిల్ట్ చేయండి

పనితీరు: షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ స్క్రూ చేసిన తర్వాత వక్రంగా మారుతుంది.

కారణం: డ్రిల్ బిట్ లంబంగా లేదు లేదా చొప్పించే సమయంలో ఉపయోగించే రెంచ్ యొక్క కోణం తప్పుగా ఉంది.

సరైన విధానం: డ్రిల్లింగ్ సమయంలో ఎలక్ట్రిక్ డ్రిల్‌ను సబ్‌స్ట్రేట్‌కు లంబంగా ఉంచండి; ప్రారంభంలో, యాంకర్ బోల్ట్‌ను స్క్రూ చేస్తున్నప్పుడు మీ చేతితో పట్టుకోండి.
