షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కటింగ్ కాంక్రీట్ యాంకర్ బోల్ట్

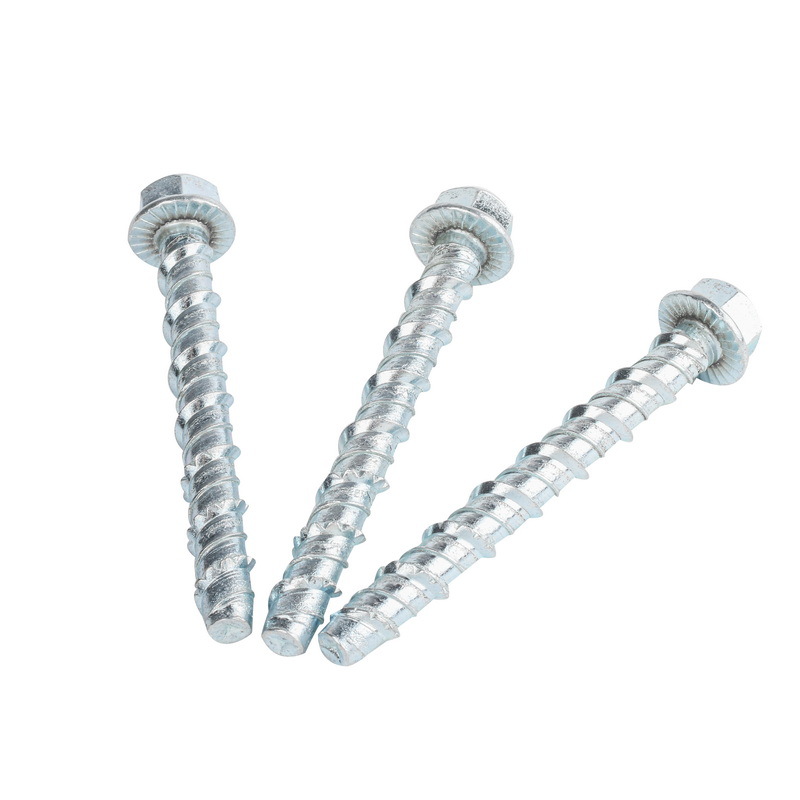

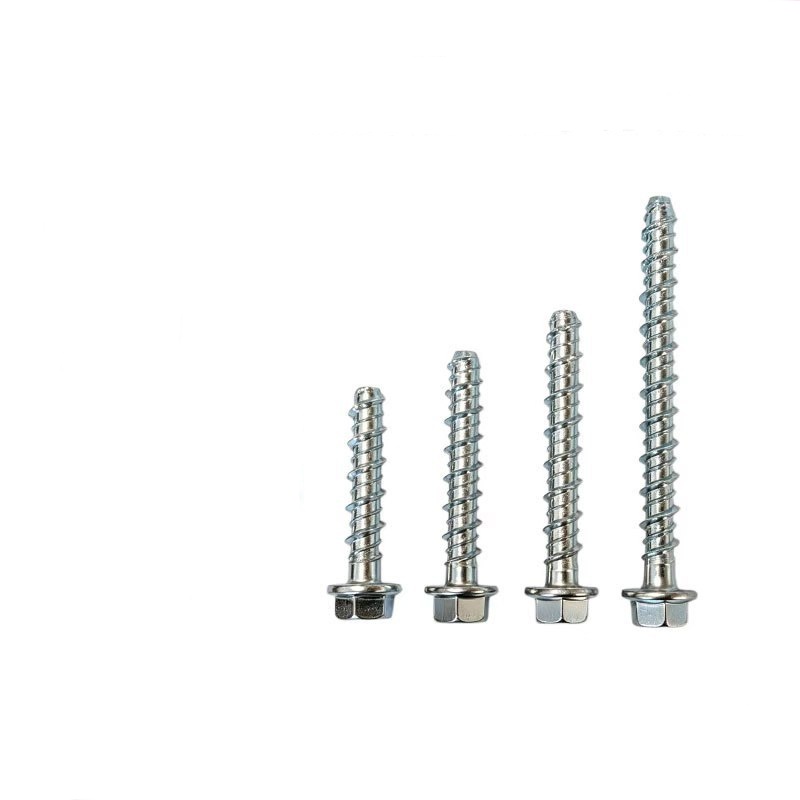

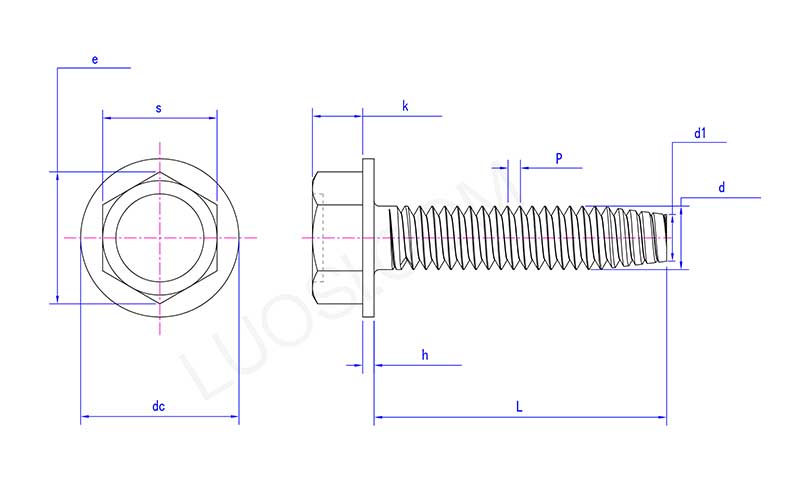

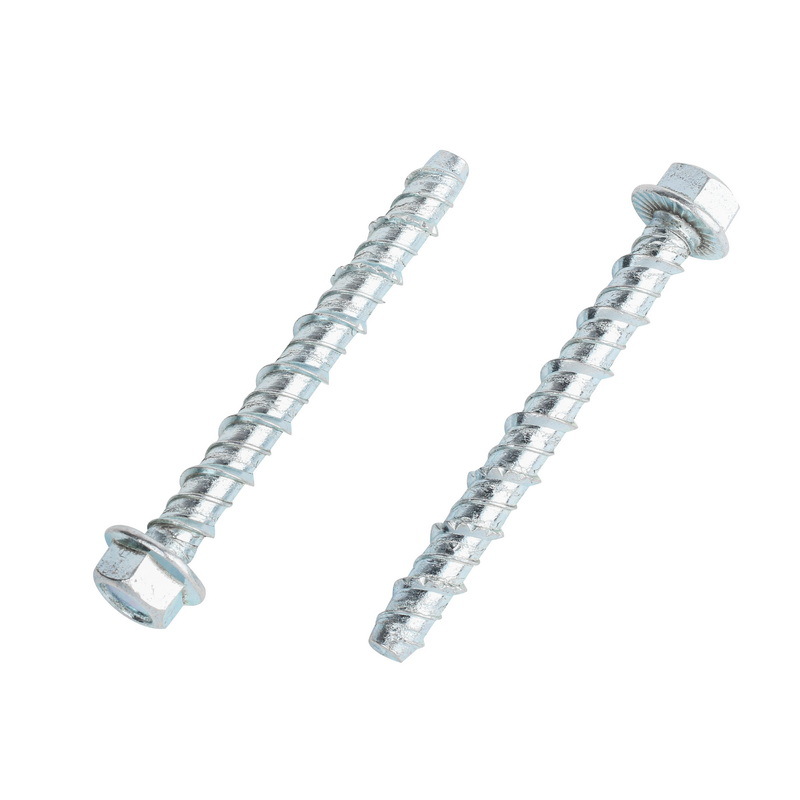

చైనా Xiaoguo® నుండి షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కట్టింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ ఐదు భాగాలను కలిగి ఉంది: తల, అంచు, షాఫ్ట్, సెల్ఫ్-కటింగ్ థ్రెడ్ మరియు టెయిల్ గైడ్ విభాగం.

1.హెక్స్ ఫ్లాంజ్ హెడ్

తల ప్రామాణిక షట్కోణ ఆకారాన్ని కలిగి ఉంటుంది మరియు వ్యతిరేక భుజాల వెడల్పు DIN షట్కోణ తల పరిమాణాలకు అనుగుణంగా ఉంటుంది. తల క్రింద ఒక సమగ్రంగా ఏర్పడిన ఫ్లాంజ్ డిస్క్ ఉంటుంది.

ఫంక్షన్:

షట్కోణ హెడ్ అడాప్టర్ స్టాండర్డ్ సాకెట్ రెంచ్ లేదా ఇంపాక్ట్ రెంచ్ అందుబాటులో ఉంది, దీని వలన ఇన్‌స్టాలేషన్ సులభం అవుతుంది.

ఫ్లేంజ్ స్థిరమైన భాగంతో పరిచయ ప్రాంతాన్ని పెంచుతుంది, మృదువైన పదార్థాల కుదింపును నిరోధిస్తుంది.

అంచు యొక్క దిగువ భాగంలో రేడియల్ సెర్రేషన్‌లు అమర్చబడి ఉంటాయి, ఇది బిగించిన తర్వాత వైబ్రేషన్ కారణంగా వదులుగా ఉండకుండా చేస్తుంది.

2.రాడ్ విభాగం మరియు థ్రెడ్ పరివర్తన విభాగం

రాడ్ ట్రాన్సిషన్: కనెక్టింగ్ ఫ్లాంజ్ క్రింద ఒక చిన్న లైట్ రాడ్ (సుమారు 2-3 మిమీ) ఉంది. ఇది థ్రెడ్ రూట్ అతిగా కేంద్రీకరించబడకుండా నిరోధిస్తుంది మరియు అంచుకు మృదువైన బేరింగ్ ఉపరితలాన్ని కూడా అందిస్తుంది.

3. సెల్ఫ్-కటింగ్ / ట్యాపింగ్ థ్రెడ్

ప్రామాణిక మెట్రిక్ థ్రెడ్, 60° టూత్ ప్రొఫైల్ కోణం, పదునైన దంతాలు మరియు కట్టింగ్ ఎడ్జ్‌తో.

థ్రెడ్ అసమానంగా ఉంటుంది. ముందుకు సాగుతున్న వైపు ముందు వైపు కోణీయంగా ఉంటుంది, అయితే వెనుక వైపు సున్నితంగా ఉంటుంది, ఇది ఉపరితలంలోకి కత్తిరించడానికి అనుకూలంగా ఉంటుంది.

4.టైల్ గైడింగ్ విభాగం

థ్రెడ్‌ల ప్రారంభ నిశ్చితార్థం సమయంలో ఏదైనా విచలనాన్ని నిరోధించడానికి షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కటింగ్ కాంక్రీట్ యాంకర్ బోల్ట్‌ను డ్రిల్ చేసిన రంధ్రంలోకి మార్గనిర్దేశం చేయండి.

షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కటింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ VS సాంప్రదాయ విస్తరణ యాంకర్ బోల్ట్‌లు

అనేక అంశాలను పరిగణనలోకి తీసుకుని, షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కట్టింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ మరియు సాంప్రదాయ విస్తరణ యాంకర్ బోల్ట్‌ల మధ్య సమగ్ర పోలికను రూపొందించడం.

1. ఇన్‌స్టాలేషన్ దశలు, సబ్‌స్ట్రేట్ అవసరాలు, లోడ్-బేరింగ్ కెపాసిటీ మరియు వేరుచేయడం మొదలైన వాటి పరంగా ప్రత్యక్ష పోలిక జరిగింది.

పోలిక ప్రాజెక్ట్ షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కట్టింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ సాంప్రదాయ విస్తరణ యాంకర్ బోల్ట్‌లు

ఇన్‌స్టాలేషన్ దశలు ① డ్రిల్లింగ్ → ② రంధ్రం శుభ్రపరచడం → ③ చొప్పించడం ① డ్రిల్లింగ్ → ② రంధ్రం శుభ్రపరచడం → ③ విస్తరణ ట్యూబ్‌ని చొప్పించడం → ④ కోన్ హెడ్‌లో నాకింగ్ →

ఇన్‌స్టాలేషన్ సాధనాలు ఇంపాక్ట్ డ్రిల్ + సాకెట్ రెంచ్ / ఇంపాక్ట్ రెంచ్ ఇంపాక్ట్ డ్రిల్ + సుత్తి + రెంచ్

సమ్మె అవసరమా? అవసరం లేదు. అవసరం

మార్జిన్/స్పేసింగ్ అవసరాలు చిన్నవి

బేస్ మెటీరియల్ ప్రమాదం విస్తరణ ఒత్తిడి లేదు, కాంక్రీటు పగుళ్లకు కారణం కాదు అధిక విస్తరణ ఒత్తిడి కాంక్రీటు పగుళ్లకు దారితీయవచ్చు

ఇది ఇన్‌స్టాలేషన్ తర్వాత వెంటనే పని చేస్తుందా? అవును అవును

2.ఇన్‌స్టాలేషన్ సమయ పోలిక (ఒకే వ్యక్తి ఆపరేషన్, సింగిల్ యాంకర్ బోల్ట్)

షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కటింగ్ కాంక్రీట్ యాంకర్ బోల్ట్: సుమారు 40 నుండి 60 సెకన్లు (డ్రిల్లింగ్ + క్లీనింగ్ + చొప్పించడం)

సాంప్రదాయ విస్తరణ యాంకర్ బోల్ట్‌లు: సుమారు 90 - 120 సెకన్లు (డ్రిల్లింగ్ + క్లీనింగ్ + చొప్పించడం + ట్యాపింగ్ + బిగించడం)

3.రీ-వర్క్ మరియు రిపేర్ ఖర్చులు

షడ్భుజి ఫ్లాంజ్ సెల్ఫ్ కట్టింగ్ కాంక్రీట్ యాంకర్ బోల్ట్: ఇన్‌స్టాలేషన్ సమయంలో, టార్క్ రెంచ్ సులభంగా టార్క్‌ను నియంత్రించగలదు మరియు కాంక్రీటును పగులగొట్టదు.

సాంప్రదాయ విస్తరణ యాంకర్ బోల్ట్‌లు: ఇన్‌స్టాలేషన్ ప్రక్రియలో, అధిక శక్తి వర్తించబడింది, దీని వలన కాంక్రీటు పగుళ్లు ఏర్పడింది. పాత భాగాన్ని తీసివేసి, కొత్త రంధ్రం వేయడం అవసరం, ఇది సమయం తీసుకుంటుంది మరియు రూపాన్ని కూడా ప్రభావితం చేస్తుంది.
