Hex Flange హెడ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్

ఇటీవల సరఫరాదారు Xiaoguo® యొక్క అత్యంత జనాదరణ పొందిన ఉత్పత్తి - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 నుండి M16, గట్టిపడిన థ్రెడ్‌లను ముందుగా ట్యాపింగ్ చేయకుండానే కాంక్రీట్‌గా కత్తిరించారు. ఫ్లేంజ్ హెడ్ దుస్తులను ఉతికే యంత్రాలను ఆదా చేస్తుంది మరియు వదులుగా మారడాన్ని నిరోధిస్తుంది. విస్తరణ ఒత్తిడి లేదు, కాబట్టి మీరు దానిని అంచుల దగ్గర ఉంచవచ్చు. వేగవంతమైన షిప్పింగ్ కోసం స్టాక్‌లో ఉంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

సరఫరాదారు Xiaoguo® నుండి Hex Flange హెడ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ యొక్క ప్రధాన భౌతిక పారామితులు క్రిందివి, M6 నుండి M16 వరకు ఉండే సాధారణ స్పెసిఫికేషన్‌లకు వర్తిస్తాయి.

(1) నామమాత్రపు వ్యాసం మరియు పొడవు పరిధి

నామమాత్రపు వ్యాసం (d)	సాధారణ పొడవు (L)	ప్రభావవంతమైన థ్రెడ్ పొడవు	తల ఎత్తు	ఫ్లాంజ్ వ్యాసం
M6	40,50,60,70,80,100మి.మీ	≈L-10mm	4.5-5.0మి.మీ	12-13మి.మీ
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5.5-6.0మి.మీ	16-17మి.మీ
M10	60,75,80,90,100,120,150మి.మీ	≈L-15mm	7.0-7.5మి.మీ	19-20మి.మీ
M12	80,100,120,150,180,200mm	≈L-18mm	8.5-9.0మి.మీ	22-24మి.మీ
M16	100,120,150,180,200mm	≈L-22mm	11-12మి.మీ	28-30మి.మీ

పొడవు 200 మిమీ మించి ఉంటే, మేము దానిని అనుకూలీకరించవచ్చు, కానీ యాంకరింగ్ లోతును మళ్లీ ధృవీకరించాలి.

(2) మెటీరియల్ మరియు కాఠిన్యం

మెటీరియల్	మోడల్ సంఖ్య	ఉపరితల కాఠిన్యం (HRC)	కోర్ కాఠిన్యం (HRC)	ఉపరితల చికిత్స ఎంపికలు
కార్బన్ స్టీల్	10B21	52-58	32-40	ఎలక్ట్రో-గాల్వనైజింగ్ (5-8 μm), పసుపు జింక్, మెకానికల్ గాల్వనైజింగ్, డాక్రోమెట్ పూత
స్టెయిన్లెస్ స్టీల్ A2	304	45-50	25-30	సహజ నిష్క్రియం, విద్యుద్విశ్లేషణ పాలిషింగ్
స్టెయిన్లెస్ స్టీల్ A4	316	45-50	25-30	అసలు రంగు నిష్క్రియం

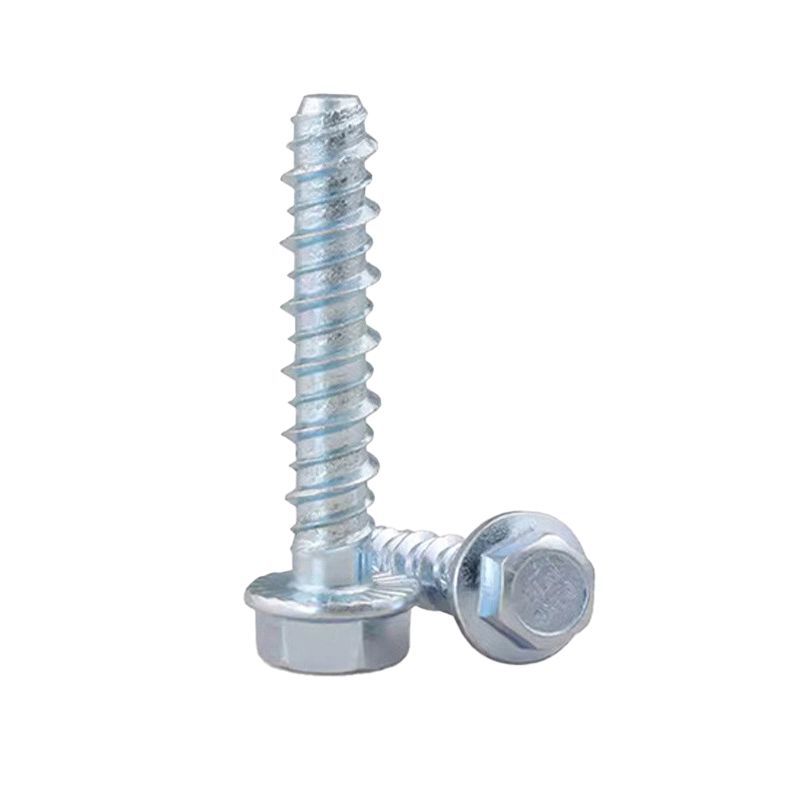

Hex Flange Head Self Tapping Concrete Anchor Bolt

నిర్మాణం వల్ల కలిగే ప్రయోజనాలు

పైపును విస్తరించడం ద్వారా కాదు, థ్రెడ్‌ల ద్వారా స్వీయ-నిశ్చితార్థం - హెక్స్ ఫ్లాంజ్ హెడ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ యొక్క నిర్మాణాత్మక హైలైట్. యాంకర్ బోల్ట్ సూపర్-లార్జ్ స్క్రూ లాగా కనిపిస్తుంది, అయితే ఇది సాధారణ విస్తరణ బోల్ట్‌ల నుండి పూర్తిగా భిన్నంగా ఉంటుంది.

(1) అంతర్నిర్మిత రబ్బరు పట్టీ + పళ్ళు

హెక్స్ ఫ్లాంజ్ హెడ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ యొక్క ఫ్లేంజ్ ఒక సమగ్రంగా ఏర్పడిన రబ్బరు పట్టీ మరియు ఎప్పటికీ బయటకు రాదు. అంచు కింద, చిన్న దంతాల రింగ్ కూడా ఉంటుంది. బిగించినప్పుడు, అవి స్టీల్ ప్లేట్ లేదా రబ్బరు పట్టీలోకి చొచ్చుకుపోతాయి మరియు యంత్రం యొక్క ఆపరేషన్ సమయంలో విప్పు కాదు.

(2) థ్రెడ్‌లు కత్తిలా గట్టిగా ఉంటాయి.

ఉపరితలం గట్టిపడటానికి గురైన థ్రెడ్ భాగం ఉలి వలె గట్టిగా ఉంటుంది.దానిని ముందుగా డ్రిల్ చేసిన రంధ్రంలోకి నెట్టండి. సరిపోలే అంతర్గత థ్రెడ్‌ను సృష్టించడానికి థ్రెడ్ వైపు ఉన్న బ్లేడ్ కాంక్రీట్‌ను స్క్రాప్ చేస్తుంది, ఆపై అది సురక్షితంగా పట్టుకుంటుంది. ఇది వేరుగా నెట్టడానికి బయటికి విస్తరించదు. బదులుగా, ఇది థ్రెడ్‌ల ఇంటర్‌లాకింగ్‌పై ఆధారపడుతుంది, కాబట్టి ఇది కాంక్రీటును పగులగొట్టదు.

(3) పూర్తి థ్రెడ్

అంచు యొక్క దిగువ నుండి చిట్కా వరకు, అది పూర్తిగా థ్రెడ్ చేయబడింది. అది ఎంత లోతుగా స్క్రూ చేయబడితే, కాంక్రీట్‌లోకి కాటు వేసే థ్రెడ్ యొక్క పొడవు ఎక్కువ, మరియు ఉద్ధరణ నిరోధకత బలంగా ఉంటుంది.

(4) పదునైన-పాయింటెడ్ మార్గదర్శకత్వం, విచలనం లేదు

చివరలో ఒక పైలట్ డ్రిల్‌ను పోలి ఉండే చిన్న శంఖాకార చిట్కా ఉంటుంది. రంధ్రంలో ఉంచిన తర్వాత, కోణాల ముగింపు రంధ్రం దిగువన నొక్కినప్పుడు, హెక్స్ ఫ్లాంజ్ హెడ్ సెల్ఫ్ ట్యాపింగ్ కాంక్రీట్ యాంకర్ బోల్ట్ గోడ ఉపరితలంపై లంబంగా ఉండేలా చూసుకుంటుంది మరియు బిగించినప్పుడు వంగి ఉండదు.

(5) పునరావృత ఉపయోగం కోసం మద్దతు

ఏదైనా సమస్య సంభవించినట్లయితే, ఈ యాంకర్ బోల్ట్‌ను రెంచ్‌ని ఉపయోగించి పూర్తిగా తొలగించి, రీపోజిషన్ చేసి మళ్లీ ఇన్‌స్టాల్ చేయవచ్చు. బోల్ట్‌ను విడదీయడం మరియు అనేకసార్లు తిరిగి కలపడం అవసరం ఉన్న పరిస్థితులకు ఇది ప్రత్యేకంగా సరిపోతుంది.

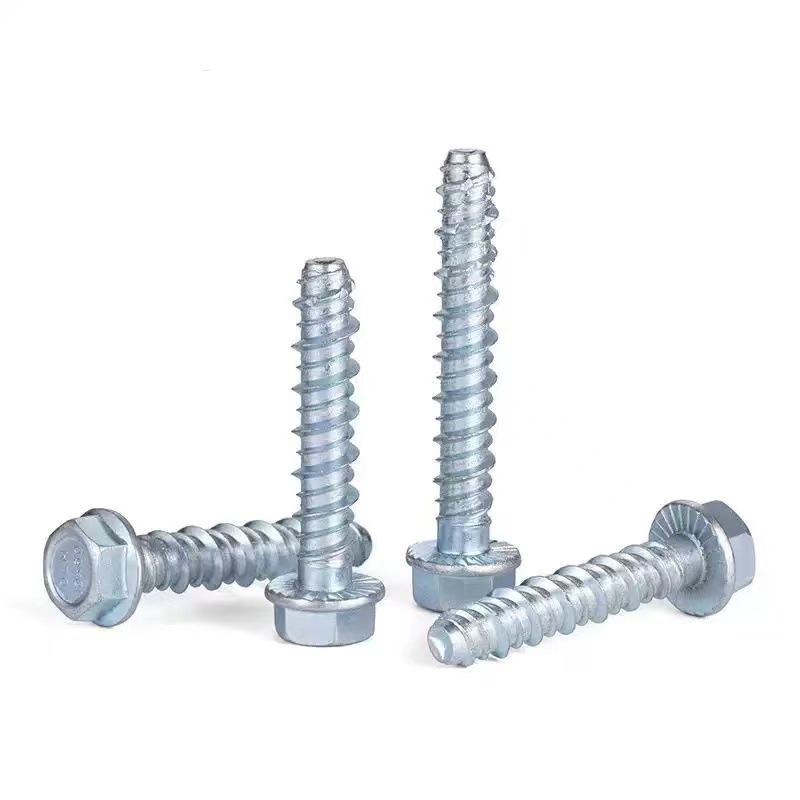

Hex Flange Head Self Tapping Concrete Anchor Bolt

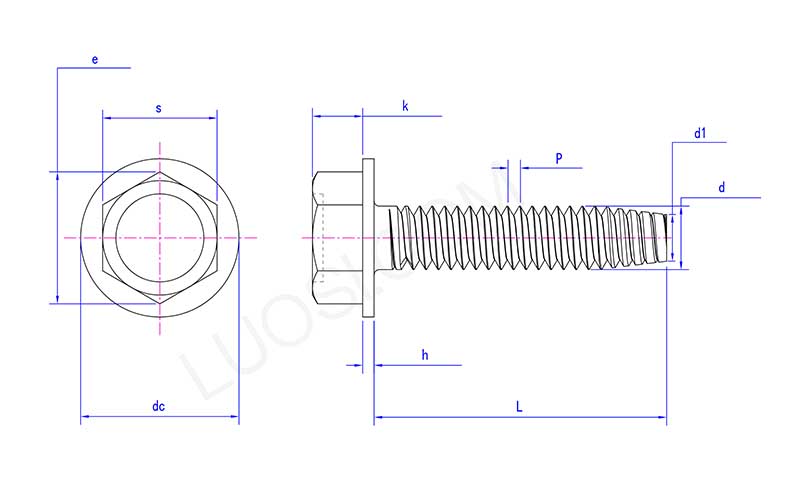

సోమ	#2	#3
P	56	48
గరిష్టంగా	0.125	0.125
నిమి	0.12	0.12
ఇ నిమి	0.134	0.134
k గరిష్టంగా	0.05	0.055
k నిమి	0.04	0.044
dc గరిష్టంగా	0.166	0.177
డి నిమి	0.154	0.163
h గరిష్టంగా	0.016	0.016
h నిమి	0.01	0.01
d గరిష్టంగా	0.086	0.099
d నిమి	0.0813	0.0938
d1	0.068	0.078
