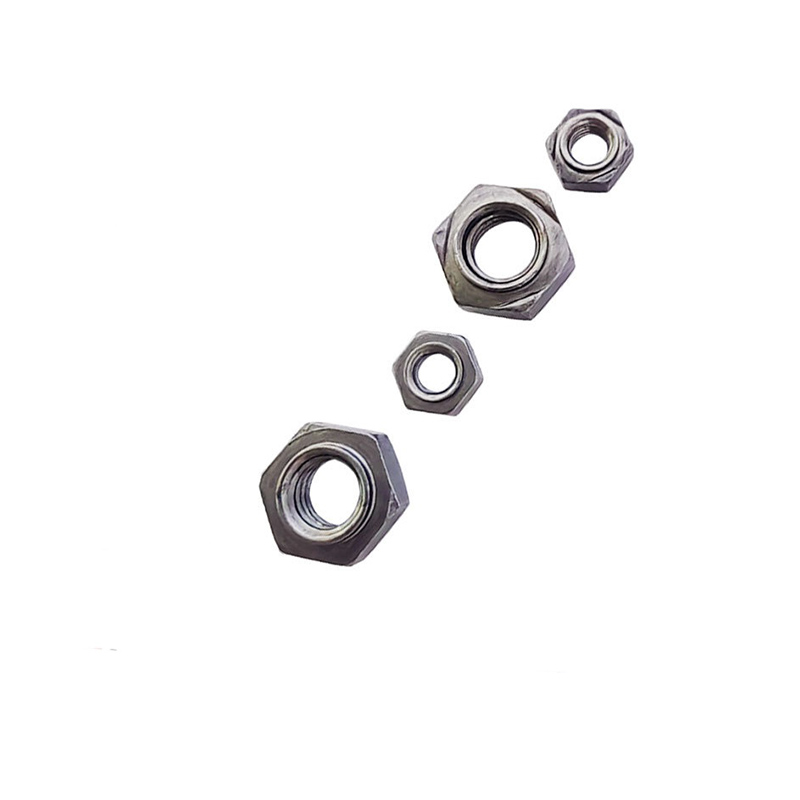

హెక్స్ వెల్డ్ నట్స్

వెంటనే Xiaoguo® Hex Weld గింజలను కొనుగోలు చేయండి. ఈ గింజలు దిగువన మూడు సమానంగా పంపిణీ చేయబడిన వెల్డింగ్ ప్రోట్రూషన్‌లను కలిగి ఉంటాయి. కరెంట్ కేంద్రీకృతమై ఉంది, వెల్డ్ కోర్ స్థిరంగా ఉంటుంది మరియు వెల్డింగ్ తర్వాత గింజలు ఎప్పటికీ వదులవు. ఇది వెల్డింగ్ ప్రక్రియలో గింజ విచలనం యొక్క సమస్యను సమర్థవంతంగా నిరోధిస్తుంది.

మోడల్:JIS B1196-1.1-1982

విచారణ పంపండి

ఉత్పత్తి వివరణ

హెక్స్ వెల్డ్ నట్స్ అనేది DIN 929 ప్రమాణానికి అనుగుణంగా ఉండే ఒక రకమైన ప్రత్యేకమైన ఫాస్టెనర్. అవి షట్కోణ ఆకారం మరియు దిగువన మూడు వెల్డింగ్ ప్రోట్రూషన్‌లను కలిగి ఉంటాయి (కొన్ని పొజిషనింగ్ పిన్స్‌తో ఉంటాయి). అవి రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ ద్వారా మెటల్ షీట్‌లకు శాశ్వతంగా స్థిరపరచబడతాయి మరియు తదుపరి బోల్ట్ కనెక్షన్‌ల కోసం అధిక-బలం కలిగిన అంతర్గత థ్రెడ్ హోల్‌ను అందిస్తాయి. వారి ముఖ్య లక్షణం ఏమిటంటే వారు వెల్డింగ్ తర్వాత ఎప్పుడూ వదులుకోరు. హెక్స్ వెల్డ్ గింజలు ఆటోమొబైల్స్, మెటల్ షీట్లు మరియు అచ్చులు వంటి పరిశ్రమలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. వారు సాధారణ గింజలను ఉపయోగించలేని ప్రదేశాలలో లేదా స్థిరమైన అంతర్గత థ్రెడ్ కనెక్షన్ పాయింట్‌గా పనిచేసే స్థిరమైన మరియు శాశ్వత థ్రెడ్ కనెక్షన్ అవసరమయ్యే ప్రదేశాలలో కూడా పని చేస్తారు.

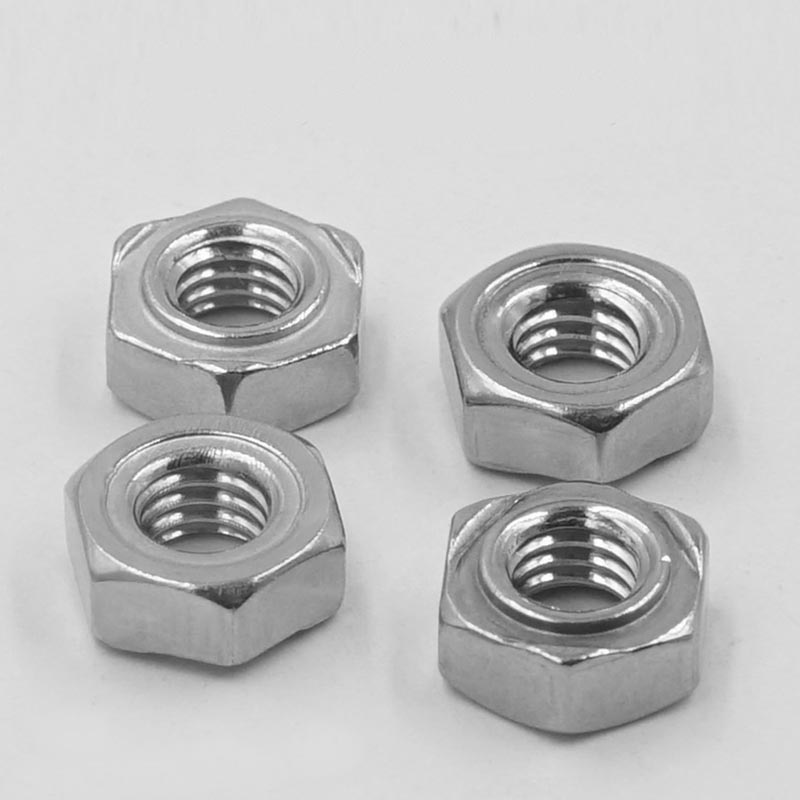

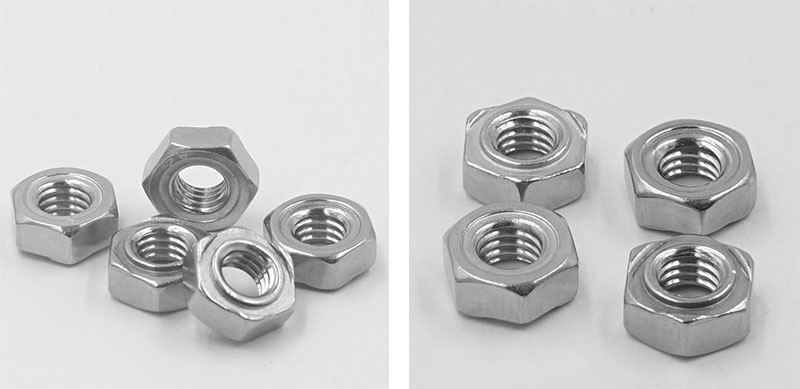

Hex Weld Nuts

నిర్మాణ లక్షణాలు

హెక్స్ వెల్డ్ నట్ యొక్క నిర్మాణ రూపకల్పన మూడు కీలక లక్ష్యాల చుట్టూ కేంద్రీకృతమై ఉంది: వెల్డింగ్ విశ్వసనీయత, స్థాన ఖచ్చితత్వం మరియు అసెంబ్లీ సౌలభ్యం.

【1】షట్కోణ ఆకారం

(1) ఆకారం: సాధారణ షడ్భుజి. వ్యతిరేక భుజాల కొలతలు DIN 929 ప్రమాణానికి అనుగుణంగా ఉంటాయి. ప్రత్యేక సాధనాల అవసరం లేకుండా, సాధారణ ఓపెన్ రెంచ్ లేదా సాకెట్ రెంచ్ ఉపయోగించి దీనిని బిగించవచ్చు.

(2) వ్యతిరేక వైపు వెడల్పు: వేర్వేరు లక్షణాలు వేర్వేరు కొలతలు కలిగి ఉంటాయి. ఉదాహరణకు, M6 11mm, M8 14mm మరియు M10 17mm. రెంచ్ కోసం తగినంత సంప్రదింపు ప్రాంతాన్ని అందించండి.

(3)మొత్తం ఎత్తు: సాధారణంగా థ్రెడ్ నామమాత్రపు వ్యాసం కంటే 0.8 నుండి 1.0 రెట్లు. థ్రెడ్ ఎంగేజ్‌మెంట్ పొడవును నిర్ధారించుకోండి మరియు కనెక్షన్ బలాన్ని అందించండి.

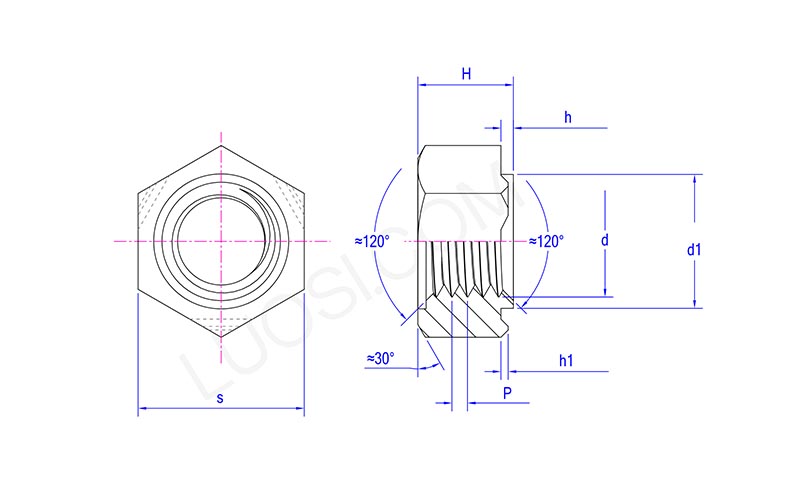

Hex Weld Nuts

సోమ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
గరిష్టంగా	11	11	13	15	17	19
నిమి	10.57	10.57	12.57	14.57	16.57	18.48
H గరిష్టంగా	5	5	6	7.5	9	11
H నిమి	4.7	4.7	5.7	7.14	8.64	10.57
d1 గరిష్టంగా	6.9	6.9	8.9	10.9	12.9	14.9
d1 నిమి	6.7	6.7	8.7	10.7	12.7	14.7
h గరిష్టంగా	0.8	0.8	0.8	0.8	1.2	1.2
h నిమి	0.6	0.6	0.6	0.6	1	1
h1 గరిష్టంగా	0.5	0.5	0.5	0.5	0.7	0.7
h1 నిమి	0.3	0.3	0.3	0.3	0.5	0.5

【2】బాటమ్ వెల్డింగ్ ప్రొజెక్షన్‌లు

(1) పరిమాణం: 3 ముక్కలు (120° వద్ద ఏకరీతిలో పంపిణీ చేయబడింది). మూడు పాయింట్లు ఒక విమానాన్ని నిర్ధారిస్తాయి, హెక్స్ వెల్డ్ నట్ సురక్షితంగా బేస్ మెటీరియల్‌తో సంబంధం కలిగి ఉందని నిర్ధారిస్తుంది. వర్క్‌పీస్ యొక్క ఉపరితలం కొద్దిగా అసమానంగా ఉన్నప్పటికీ, నమ్మదగిన వెల్డింగ్ ఇప్పటికీ హామీ ఇవ్వబడుతుంది.

(2) స్థానం: దిగువ ఉపరితలం యొక్క అంచు వద్ద, వెల్డింగ్ స్థిరత్వాన్ని మెరుగుపరచడానికి.

(3) ఆకారం: గోళాకారం లేదా శంఖాకార-పైభాగం, మృదువైన పైభాగంతో. రెసిస్టెన్స్ వెల్డింగ్ సమయంలో, కరెంట్ కేంద్రీకృతమై ఉంటుంది, మరియు అది ఒక కేంద్రకం ఏర్పడటానికి ద్రవీభవనానికి ప్రాధాన్యత ఇస్తుంది.

(4)ఎత్తు: 0.5 - 1.0 మిమీ (నిర్దిష్ట విలువలు స్పెసిఫికేషన్ మరియు ప్లేట్ మందంపై ఆధారపడి ఉంటాయి). బేస్ మెటీరియల్‌తో గట్టి సంబంధాన్ని నిర్ధారించుకోండి మరియు తగినంత ద్రవీభవన వాల్యూమ్‌ను అందించండి.

【3】పొజిషనింగ్ గైడ్ పిన్ (పైలట్, ఐచ్ఛిక నిర్మాణం)

（1）గైడ్ పిన్ వ్యాసం: వర్క్‌పీస్ యొక్క ముందస్తు డ్రిల్లింగ్ రంధ్రం కంటే తక్కువ (ఉదా. φ9.6mm లేదా φ11.6mm కోసం M8)

（2） గైడ్ పిన్ ఎత్తు: 1.5 ~ 2.5 మిమీ (బోర్డు యొక్క మందం ప్రకారం ఎంపిక చేయబడింది)

【4】అంతర్గత థ్రెడ్

(1) థ్రెడ్ స్పెసిఫికేషన్‌లు: మెట్రిక్ ముతక థ్రెడ్ M3 నుండి M16 (ఫైన్ థ్రెడ్ అందుబాటులో ఉంది), ఇంపీరియల్ UNC 1/4″ నుండి 5/16″

(2) థ్రెడ్ ఖచ్చితత్వం: 6H (మెట్రిక్), 2B (ఇంపీరియల్)

(3) థ్రెడ్ పొడవు: తగినంత థ్రెడ్ ఎంగేజ్‌మెంట్ పొడవును అందించండి

(4) థ్రెడ్ ఓరియంటేషన్: ఎంట్రన్స్ ఎండ్ చాంఫరింగ్ కలిగి ఉంటుంది
