హెక్స్ ప్రొజెక్షన్ వెల్డ్ నట్స్

బోల్ట్‌లు మరియు దుస్తులను ఉతికే యంత్రాల కలయికతో పోలిస్తే, Xiaoguo® హెక్స్ ప్రొజెక్షన్ వెల్డ్ నట్స్ మరింత క్రమబద్ధీకరించబడ్డాయి మరియు జాబితా నిర్వహణను సులభతరం చేస్తాయి. ఆసక్తిగల కస్టమర్‌లు ఎవరైనా అందుబాటులో ఉంటే, ప్రాథమిక ఉత్పత్తి పరీక్ష కోసం మేము వాటిలో కొంత భాగాన్ని ఉచిత నమూనాలుగా అందిస్తాము.

మోడల్:JIS B1196-1.1-1982

విచారణ పంపండి

ఉత్పత్తి వివరణ

హెక్స్ ప్రొజెక్షన్ వెల్డ్ నట్స్ యొక్క సంస్థాపన ప్రధానంగా రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ ద్వారా సాధించబడుతుంది. ఇక్కడ ఇన్‌స్టాలేషన్ గైడ్ ఉంది.

【1】వెల్డింగ్ తయారీ

(1) వర్క్‌పీస్ తయారీ

① మెటీరియల్ అవసరాలు: బేస్ మెటీరియల్ వెల్డబుల్ మెటల్ (తక్కువ కార్బన్ స్టీల్, గాల్వనైజ్డ్ స్టీల్, స్టెయిన్‌లెస్ స్టీల్ మొదలైనవి) అయి ఉండాలి, దీని మందం సాధారణంగా 0.5 మిమీ నుండి 5.0 మిమీ వరకు ఉంటుంది.

②ఉపరితలాన్ని శుభ్రపరచడం: వెల్డింగ్ చేయడానికి ముందు, ఆయిల్, రస్ట్, పెయింట్ మరియు బేస్ మెటీరియల్ యొక్క వెల్డింగ్ ప్రాంతంలోని గాల్వనైజ్డ్ పొరలు వంటి అన్ని కలుషితాలను తప్పనిసరిగా తొలగించాలి.

③ రంధ్రాలను గుర్తించే ప్రక్రియ: పైలట్ చేసిన గింజల కోసం (గైడ్ పిన్‌లతో), లొకేటింగ్ రంధ్రాలను బేస్ మెటీరియల్‌పై ముందుగా డ్రిల్లింగ్ చేయాలి.

(2) వెల్డింగ్ పరికరాలు

①వెల్డింగ్ పవర్ సోర్స్: మీడియం-ఫ్రీక్వెన్సీ ఇన్వర్టర్ డైరెక్ట్ కరెంట్ వెల్డింగ్ మెషీన్‌ను ఉపయోగించమని సిఫార్సు చేయబడింది.

②వెల్డింగ్ మెషీన్ సామర్థ్యం: వెల్డింగ్ పారామితులు దాని సాధారణ ఆపరేటింగ్ పరిధిలో ఉన్నాయని నిర్ధారించడానికి వెల్డింగ్ యంత్రం తగినంత శక్తి సామర్థ్యాన్ని కలిగి ఉండాలి.

Hex Projection Weld Nuts

【2】వెల్డింగ్ పరామితి సెట్టింగ్‌లు

(1) ఎలక్ట్రోడ్ ఒత్తిడి

చిన్న తక్కువ-కార్బన్ స్టీల్ వెల్డింగ్ గింజలు: 300 - 1,000 psi (సుమారు 2.1 - 6.9 MPa)

పెద్ద వెల్డింగ్ గింజలు: 1,000 - 2,000 psi (సుమారు 6.9 - 13.8 MPa)

స్టెయిన్‌లెస్ స్టీల్ వెల్డింగ్ గింజలు: 1,500 ~ 5,000 psi (సుమారు 10.3 ~ 34.5 MPa)

(2) వెల్డింగ్ కరెంట్

హెక్స్ ప్రొజెక్షన్ వెల్డ్ నట్స్, బేస్ మెటీరియల్ యొక్క మందం మరియు మెటీరియల్ యొక్క స్పెసిఫికేషన్ల ఆధారంగా ట్రయల్ వెల్డింగ్ ద్వారా వెల్డింగ్ కరెంట్ నిర్ణయించబడాలి. కరెంట్ చాలా తక్కువగా ఉంటే, అది అసంపూర్ణ వెల్డింగ్కు దారి తీస్తుంది; అది చాలా ఎక్కువగా ఉంటే, అది చిమ్మట లేదా వెల్డింగ్‌కు కారణం కావచ్చు.

(3) వెల్డింగ్ సమయం

ఇది సాధారణంగా చక్రాలలో కొలుస్తారు. 1 చక్రం = 1/50 సెకను = 0.02 సెకన్లు (50 Hz విద్యుత్ సరఫరా కోసం).

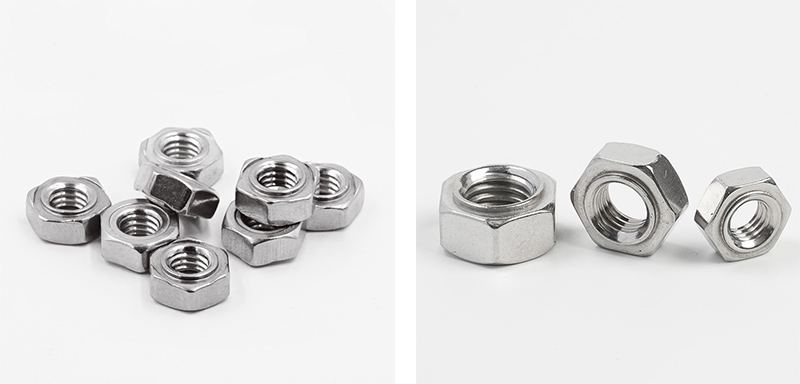

Hex Projection Weld Nuts

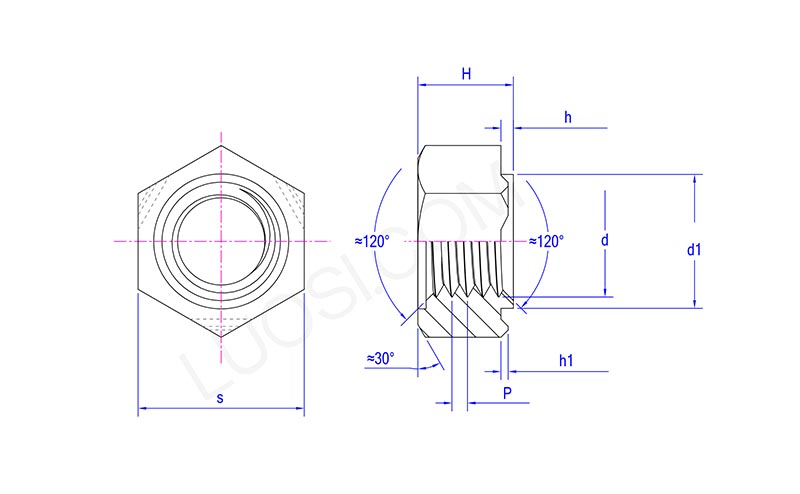

సోమ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
గరిష్టంగా	11	11	13	15	17	19
నిమి	10.57	10.57	12.57	14.57	16.57	18.48
H గరిష్టంగా	5	5	6	7.5	9	11
H నిమి	4.7	4.7	5.7	7.14	8.64	10.57
d1 గరిష్టంగా	6.9	6.9	8.9	10.9	12.9	14.9
d1 నిమి	6.7	6.7	8.7	10.7	12.7	14.7
h గరిష్టంగా	0.8	0.8	0.8	0.8	1.2	1.2
h నిమి	0.6	0.6	0.6	0.6	1	1
h1 గరిష్టంగా	0.5	0.5	0.5	0.5	0.7	0.7
h1 నిమి	0.3	0.3	0.3	0.3	0.5	0.5

【3】ఎలక్ట్రోడ్ ఎంపిక మరియు రూపకల్పన

(1) ఎలక్ట్రోడ్ పదార్థం

CuCrZr: మంచి విద్యుత్ వాహకత మరియు కాఠిన్యం కలిగిన ఒక రకమైన రాగి మిశ్రమం

W/Cu: అధిక కాఠిన్యం మరియు మెరుగైన దుస్తులు నిరోధకత

(2) ఎలక్ట్రోడ్ ఉపరితలం

హెక్స్ ప్రొజెక్షన్ వెల్డ్ నట్స్ మరియు వర్క్‌పీస్ మధ్య ఏకరీతి ఒత్తిడి ఉండేలా ఎలక్ట్రోడ్ ఉపరితలం మృదువైన మరియు సరిగ్గా కేంద్రీకృతమై ఉండాలి.

పవర్ ఎలక్ట్రోడ్: ఫ్లాట్-హెడ్ ఎలక్ట్రోడ్‌లను ఉపయోగించమని సిఫార్సు చేయబడింది.

దిగువ ఎలక్ట్రోడ్: ఇది ఇన్సులేటింగ్ లొకేటింగ్ పిన్‌తో అమర్చబడి ఉండాలి. సిరామిక్ లేదా సిరామిక్-కోటెడ్ లొకేటింగ్ పిన్స్ సిఫార్సు చేయబడ్డాయి.

(3) ఎలక్ట్రోడ్ ఆకారం మరియు పరిమాణం

ఎలక్ట్రోడ్ల పరిమాణం మరియు ఆకారాన్ని గింజలు మరియు వెల్డింగ్ స్థానాల యొక్క స్పెసిఫికేషన్ల ప్రకారం రూపొందించాల్సిన అవసరం ఉంది. టి

【4】వెల్డింగ్ ఆపరేషన్ దశలు

（1）పొజిషనింగ్ నట్: దిగువ ఎలక్ట్రోడ్ పొజిషనింగ్ పిన్‌పై హెక్స్ ప్రొజెక్షన్ వెల్డ్ నట్‌లను ఉంచండి, గైడ్ పిన్‌ను వర్క్‌పీస్‌పై ముందుగా డ్రిల్ చేసిన రంధ్రంతో సమలేఖనం చేయండి మరియు మూడు వెల్డింగ్ ప్రోట్రూషన్‌లు బేస్ మెటీరియల్‌తో సంబంధాన్ని ఏర్పరుచుకునేలా చూసుకోండి.

(2) వర్క్‌పీస్‌ను ఉంచండి: వర్క్‌పీస్‌ను గింజ పైన ఉంచండి, ప్రోట్రూషన్‌లు బేస్ మెటీరియల్‌తో గట్టి సంబంధాన్ని ఏర్పరుస్తాయని నిర్ధారించుకోండి.

(3) ఒత్తిడిని వర్తింపజేయండి: ఎగువ ఎలక్ట్రోడ్‌ను తగ్గించండి, ముందుగా అమర్చిన ఎలక్ట్రోడ్ ఒత్తిడిని వర్తింపజేయండి మరియు వర్క్‌పీస్‌కు వ్యతిరేకంగా గింజను కుదించండి.

(4) ఎలక్ట్రికల్ వెల్డింగ్: వెల్డింగ్ కరెంట్‌ను కనెక్ట్ చేయండి. కరెంట్ మూడు ప్రోట్రూషన్‌ల గుండా వెళుతుంది మరియు ప్రోట్రూషన్‌లు వేడెక్కుతాయి మరియు కరుగుతాయి, తద్వారా వెల్డ్ కోర్ ఏర్పడుతుంది.

(5) ఒత్తిడి నిలుపుదల స్ఫటికీకరణ: కరెంట్‌ను కత్తిరించండి, తక్కువ వ్యవధిలో ఎలక్ట్రోడ్ ఒత్తిడిని నిర్వహించండి, కరిగిన కేంద్రకాన్ని ఒత్తిడిలో చల్లబరుస్తుంది మరియు ఘనీభవిస్తుంది.

(6) రీసెట్ పూర్తయింది: ఎలక్ట్రోడ్‌ని ఎత్తండి మరియు వర్క్‌పీస్‌ను తీసివేయండి.
