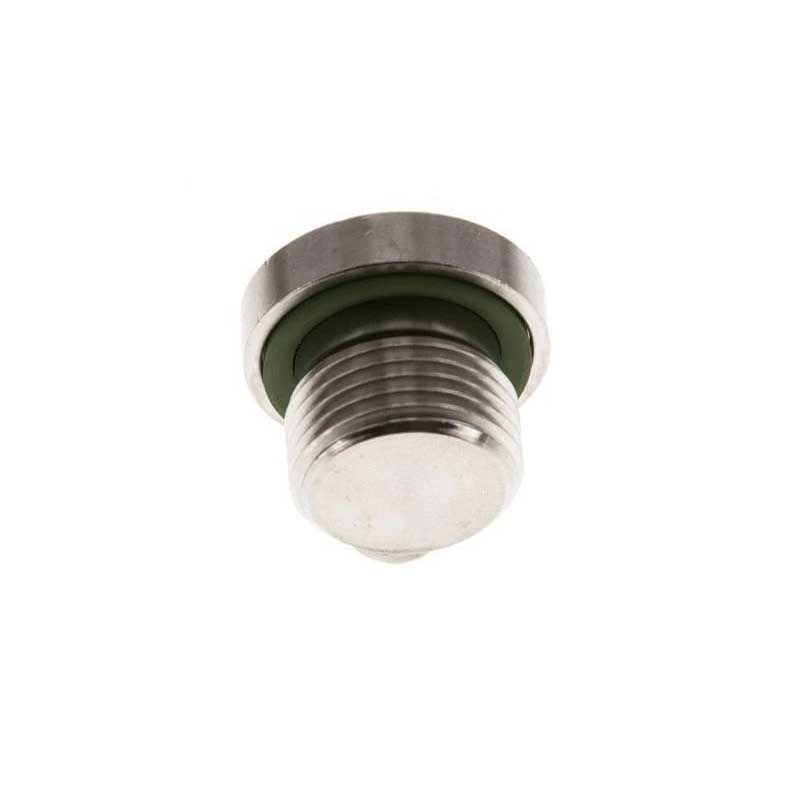

4BN BSP మేల్ క్యాప్టివ్ సీల్ హాలో హెక్స్ హైడ్రాలిక్ ప్లగ్

Xiaoguo® 4BN BSP మేల్ క్యాప్టివ్ సీల్ హాలో హెక్స్ హైడ్రాలిక్ ప్లగ్ స్థిరమైన పనితీరును కలిగి ఉంది మరియు తగ్గింపు ధరలను అందిస్తుంది. ఆపరేషన్ సమయంలో, సీలింగ్ ఎలిమెంట్స్ స్క్రూ క్యాప్‌పై గట్టిగా స్థిరపరచబడతాయి మరియు ఇన్‌స్టాలేషన్ లేదా వేరుచేయడం సమయంలో కోల్పోవు లేదా మార్చబడవు. ఇది ఎల్లప్పుడూ ఏకరీతి ఒత్తిడి పంపిణీని నిర్వహించగలదు, స్థిరమైన మరియు స్థిరమైన సీలింగ్ ప్రభావాన్ని అందిస్తుంది.

మోడల్:IS09974-2Type E

విచారణ పంపండి

ఉత్పత్తి వివరణ

4BN BSP మేల్ క్యాప్టివ్ సీల్ హాలో హెక్స్ హైడ్రాలిక్ ప్లగ్ ఒక ప్రొఫెషనల్ హైడ్రాలిక్ భాగం. దీని ప్రధాన లక్షణాలు:

(1) థ్రెడ్ స్పెసిఫికేషన్: ఇది BSP స్టాండర్డ్ ఎక్స్‌టర్నల్ థ్రెడ్‌ను స్వీకరిస్తుంది, ఇది దాని అంతర్జాతీయ సార్వత్రికతకు ఆధారం మరియు రెండు రకాలుగా విభజించబడింది.

①BSPP (G): సమాంతర థ్రెడ్‌లు, సీల్ పూర్తిగా ఎండ్ ఫేస్ ఇంటిగ్రేటెడ్ సీలింగ్ రింగ్‌పై ఆధారపడి ఉంటుంది.

②BSPT (R): శంఖాకార థ్రెడ్, ఇంటర్-మెటాలిక్ సీలింగ్‌ను సాధించగలదు, కానీ BSPPకి అనుకూలంగా లేదు.

(2) యాంటీ డిటాచ్‌మెంట్ సీలింగ్: కోర్ డిజైన్. 4BN BSP మేల్ క్యాప్టివ్ సీల్ హాలో హెక్స్ హైడ్రాలిక్ ప్లగ్ అధిక పీడనం మరియు వైబ్రేషన్‌లో కూడా కదలకుండా లేదా బయటకు రాకుండా ఉండేలా ఇంటిగ్రేటెడ్ సీలింగ్ రింగ్ భౌతిక పద్ధతి ద్వారా ఎండ్ ఫేస్ గ్రూవ్‌లో స్థిరంగా ఉంటుంది. సాధారణ సీలింగ్ పదార్థాలలో NBR (సాధారణ చమురు-నిరోధక రకం) లేదా FKM (అధిక-ఉష్ణోగ్రత నిరోధక మరియు రసాయన తుప్పు నిరోధక రకం) ఉన్నాయి.

(3) షడ్భుజి డ్రైవ్: తల వద్ద ఉంది, ఇది ప్రామాణిక షట్కోణ రెంచ్‌ని ఉపయోగించి ఇన్‌స్టాల్ చేయబడుతుంది మరియు విడదీయబడుతుంది మరియు ఇరుకైన లేదా పరిమిత ప్రదేశాలలో పనిచేయడానికి ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.

(4) దృఢమైన శరీరం: ప్రధాన శరీరం సాధారణంగా అధిక పీడనం మరియు కఠినమైన వాతావరణాలను తట్టుకోవడానికి కార్బన్ స్టీల్ (అధిక బలం, తరచుగా తుప్పు నివారణ కోసం గాల్వనైజ్ చేయబడింది), స్టెయిన్‌లెస్ స్టీల్ (అధిక తుప్పు నిరోధకత) లేదా ఇత్తడి (తరచుగా నీరు మరియు గ్యాస్ లైన్లలో ఉపయోగించబడుతుంది) వంటి మన్నికైన పదార్థాలతో తయారు చేయబడింది.

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

సాంకేతిక లక్షణాలు

(1)ప్రమాణానికి అనుగుణంగా: 4BN BSP మేల్ క్యాప్టివ్ సీల్ హాలో హెక్స్ హైడ్రాలిక్ ప్లగ్ ISO 1179-2 (టైప్ E) అంతర్జాతీయ ప్రమాణానికి అనుగుణంగా ఉంటుంది.

(2) స్పెసిఫికేషన్ పరిధి: థ్రెడ్ పరిమాణాలు సాధారణంగా G1/8" నుండి G3" వరకు ఉంటాయి.

(3) పని ఒత్తిడి: 4BN BSP మేల్ క్యాప్టివ్ సీల్ హాలో హెక్స్ హైడ్రాలిక్ ప్లగ్ స్పెసిఫికేషన్‌పై ఆధారపడి ఒత్తిడి స్థాయి మారుతుంది.

(4) ఆపరేటింగ్ ఉష్ణోగ్రత: సీలింగ్ రింగ్ యొక్క పదార్థాన్ని బట్టి మారుతుంది మరియు పరిధి చాలా విస్తృతంగా ఉంటుంది.

(5) సైజు పారామితులు: థ్రెడ్ స్పెసిఫికేషన్‌పై ఆధారపడి మొత్తం కొలతలు మారుతూ ఉంటాయి. కోర్ కొలతలు తల యొక్క వ్యాసం, మొత్తం పొడవు మరియు వ్యతిరేక భుజాల మధ్య వెడల్పు మొదలైనవి.

(6) ఉపరితల చికిత్స: తుప్పు నిరోధకతను పెంచడానికి, ఉపరితలం గాల్వనైజింగ్ మరియు నికెల్ ప్లేటింగ్ వంటి చికిత్సలకు లోనవుతుంది.

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

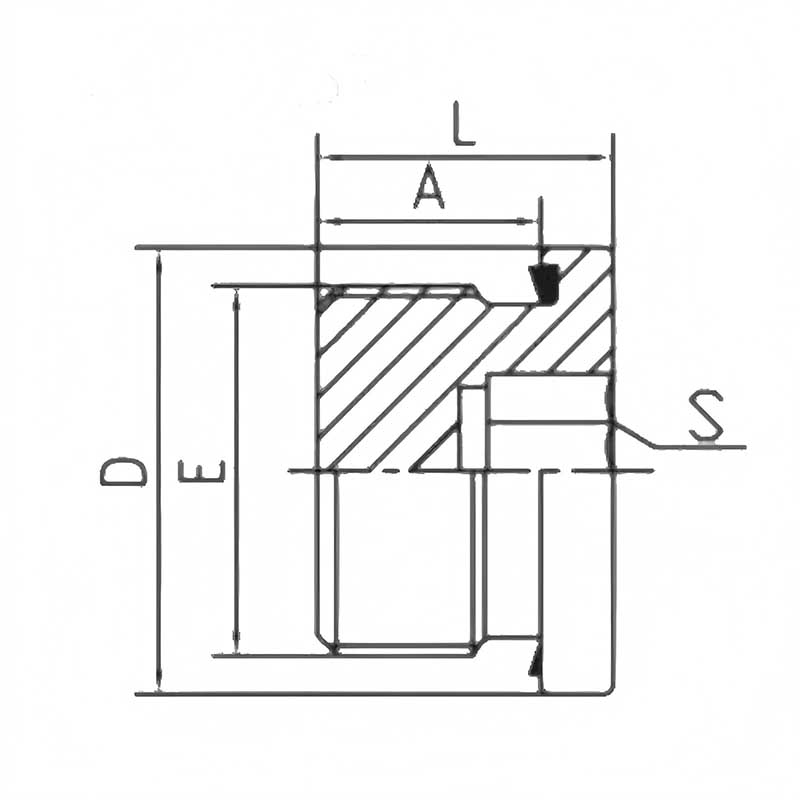

భాగం#	థ్రెడ్	బందీ	కొలతలు					MPA
భాగం#	E	ED	A	L	S	D	ఎన్.ఎం	PN
SEG02	G1/8”X28	ED-10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED-14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED-17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED-21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED-27	16	21	12	32	21-140	40
SEG16	G1"X11	ED-33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED-42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ED-48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED-60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED-B40	-	-	27	-	340-400	31.5
