మగ పైప్ ప్లగ్ అంతర్గత హెక్స్ థ్రెడ్ సాకెట్

Xiaoguo® నమూనా Male Pipe Plug Internal Hex Thread Socketని స్వీకరించిన తర్వాత, నమూనా పరీక్ష ప్రక్రియలో మీకు ఏవైనా ప్రశ్నలు ఉంటే, మీరు మాకు సందేశాన్ని పంపవచ్చు. మేము మీకు సహాయం చేయగలము మరియు ఉత్పత్తి సూచనలను కూడా అందించగలము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మేల్ పైప్ ప్లగ్ ఇంటర్నల్ హెక్స్ థ్రెడ్ సాకెట్ యొక్క నిర్మాణ లక్షణాలు ప్రధానంగా దాని హెడ్ డిజైన్, థ్రెడ్ స్ట్రక్చర్ మరియు సీలింగ్ సూత్రంలో ఉంటాయి. ఇది ఇన్‌స్టాల్ చేయడాన్ని సులభతరం చేయడమే కాకుండా ద్రవాలను ప్రభావవంతంగా సీలింగ్ చేయగలదు.

(1) తల నిర్మాణం: అంతర్గత షట్కోణ మరియు కౌంటర్‌సంక్ డిజైన్

①అంతర్గత షట్కోణము: తల మధ్యలో ఒక అంతర్గత షట్కోణ గాడి ఉంది, దీనిని ప్రామాణిక షట్కోణ రెంచ్ ఉపయోగించి వ్యవస్థాపించవచ్చు మరియు విడదీయవచ్చు.

②మునిగిపోయిన హెడ్ డిజైన్: ఇన్‌స్టాలేషన్ తర్వాత, ప్లగ్‌ను పూర్తిగా పరికరాల ఉపరితలంలోకి ముంచి, మొత్తంగా మృదువైన రూపాన్ని కలిగి ఉంటుంది మరియు ప్రమాదవశాత్తూ జరిగిన ఘర్షణల కారణంగా బహిర్గతమైన భాగాలు దెబ్బతినకుండా లేదా వదులుగా మారకుండా నిరోధిస్తుంది.

(2) థ్రెడ్ నిర్మాణం: శంఖాకార దారం

1.థ్రెడ్ ప్రమాణం: మేల్ పైప్ ప్లగ్ ఇంటర్నల్ హెక్స్ థ్రెడ్ సాకెట్ అమెరికన్ సిస్టమ్ యొక్క అంతర్జాతీయంగా గుర్తింపు పొందిన NPT (60° టూత్ యాంగిల్) ప్రమాణాన్ని లేదా శంఖాకార పైపు థ్రెడ్‌ల కోసం బ్రిటిష్ సిస్టమ్ యొక్క BSP/PT (55° టూత్ యాంగిల్) ప్రమాణాన్ని స్వీకరిస్తుంది.

2.థ్రెడ్ టేపర్: కోర్ ఫీచర్ 1:16 థ్రెడ్ టేపర్.

3.ప్రాసెసింగ్ ఖచ్చితత్వం: మేల్ పైప్ ప్లగ్ ఇంటర్నల్ హెక్స్ థ్రెడ్ సాకెట్ యొక్క థ్రెడ్‌లు ఖచ్చితంగా తయారు చేయబడ్డాయి మరియు ఇంటర్‌ఫేస్‌తో సరిగ్గా సరిపోతాయని నిర్ధారించడానికి కఠినమైన టాలరెన్స్ నియంత్రణను కలిగి ఉంటాయి.

4.అంతర్నిర్మిత సీలింగ్ రింగ్: ఒక ED సీలింగ్ రింగ్ థ్రెడ్ దిగువన ఏకీకృతం చేయబడుతుంది. ఈ ఇంటిగ్రేటెడ్ డిజైన్ సీలింగ్ ఎఫెక్ట్‌ను మరింత మెరుగుపరుస్తుంది మరియు చాలా సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది

అధిక ఖచ్చితత్వ అవసరాలు.

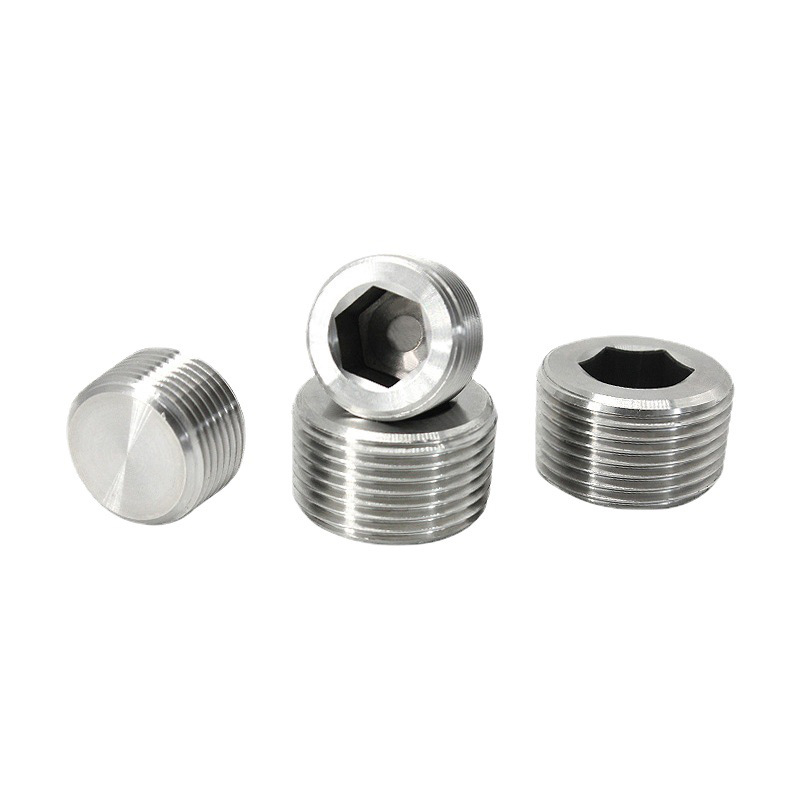

Male Pipe Plug Internal Hex Thread Socket

(3) సీలింగ్ సూత్రం

1.మెటల్-టు-మెటల్ సీలింగ్: థ్రెడ్‌లతో అంతర్గత మరియు బాహ్య శంఖమును పోలిన పైపులు స్క్రూ చేయబడినప్పుడు, లోపలి మరియు బయటి శంఖాకార ఉపరితలాలు స్వల్ప లోహ వైకల్యానికి లోనవుతాయి మరియు ఒకదానికొకటి దగ్గరగా ఉండి, పూర్తి మెటల్-టు-మెటల్ సీల్‌ను ఏర్పరుస్తాయి.

2.సహాయక సీలింగ్: ఉత్తమ సీలింగ్ ప్రభావాన్ని సాధించడానికి, NPT థ్రెడ్‌లకు సాధారణంగా యాంటీ-స్టిక్కింగ్ ఏజెంట్ లేదా ఇన్‌స్టాలేషన్‌కు ముందు థ్రెడ్ ఉపరితలంపై సీలింగ్ టేప్ (గ్యాస్కెట్) వైండింగ్ అవసరం.

3.అధిక పీడనాన్ని తట్టుకోవడం: ఈ దృఢమైన మెటల్-టు-మెటల్ సీలింగ్ నిర్మాణం ఎక్కువగా అధిక పీడనం అవసరమయ్యే ఫీల్డ్‌లలో ఉపయోగించబడుతుంది.

ప్రశ్నోత్తరాలు

(1) మీరు ప్రతి ఆర్డర్‌తో టార్క్ స్పెసిఫికేషన్ చార్ట్‌ను అందిస్తారా?

అవును, షిప్‌మెంట్ ఇన్‌స్టాలేషన్ టార్క్ సిఫార్సు పట్టికను అందిస్తుంది. ఇది ఉత్పత్తి ప్యాకేజింగ్‌పై కూడా ముద్రించబడి ఎలక్ట్రానిక్ వెర్షన్‌గా పంపబడవచ్చు.

(2) ఈ మేల్ పైప్ ప్లగ్ ఇంటర్నల్ హెక్స్ థ్రెడ్ సాకెట్‌ను అధిక వైబ్రేషన్ పరిసరాలలో ఉపయోగించవచ్చా?

ఖచ్చితంగా, కానీ ఇన్‌స్టాలేషన్ కోసం థ్రెడ్ లాకింగ్ అంటుకునే (లోక్టైట్ 243/262 వంటివి) ఉపయోగించమని సిఫార్సు చేయబడింది, ఇది అధిక-వైబ్రేషన్ పరిసరాలలో మెరుగైన యాంటీ-లూజనింగ్ ప్రభావాన్ని అందిస్తుంది.

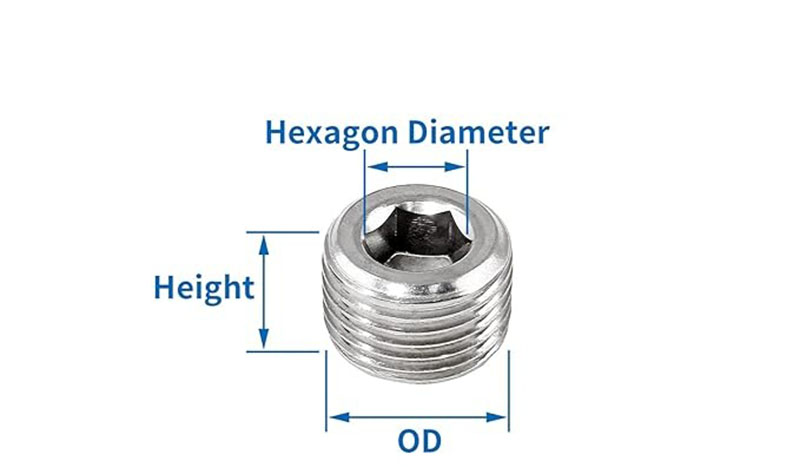

Male Pipe Plug Internal Hex Thread Socket

థ్రెడ్	OD(అంగుళం)	OD(mm)	ఎత్తు	షడ్భుజి వ్యాసం
NPT1/8	13/32≈3/8	10.287మి.మీ	0.31"/8మి.మీ	0.19"/5మి.మీ
NPT1/4	33/64≈1/2	13.000మి.మీ	0.39"/10మి.మీ	0.23"/6మి.మీ
NPT 3/8	43/64≈5/8	17.145మి.మీ	0.43"/11మి.మీ	0.31"/8మి.మీ
NPT1/2	27/32≈3/4	20.500మి.మీ	0.59"/15మి.మీ	0.39"/10మి.మీ
