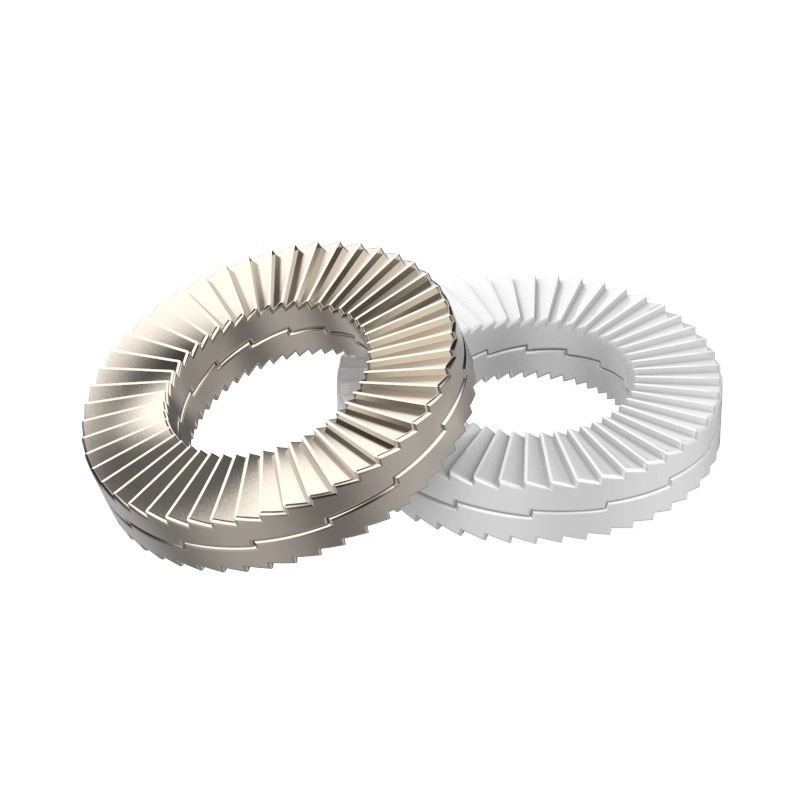

టూ ఫోల్డ్ సెల్ఫ్ లాకింగ్ వాషర్స్

Xiaoguo® ఫ్యాక్టరీ అందించిన టూ ఫోల్డ్ సెల్ఫ్ లాకింగ్ వాషర్‌లు సాంప్రదాయిక లాకింగ్ పద్ధతిని వదిలివేసి, రాపిడికి బదులుగా టెన్షన్ యొక్క యాంటీ-లూసింగ్ సూత్రాన్ని అవలంబించి, పనితీరును గణనీయంగా మెరుగుపరుస్తాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

టూ ఫోల్డ్ సెల్ఫ్ లాకింగ్ వాషర్‌ల యొక్క ప్రధాన యాంటీ-లూసింగ్ సూత్రం ఇందులో ఉంది: వైబ్రేషన్ వల్ల కలిగే హానికరమైన శక్తిని లాకింగ్‌కు అవసరమైన శక్తిగా తెలివిగా మార్చడం. "ఘర్షణ" ద్వారా వదులుగా మారకుండా నిరోధించడానికి రిటైనింగ్ రింగ్‌ని ఉపయోగించే సాంప్రదాయ పద్ధతిపై ఆధారపడే బదులు, ఒక తెలివైన మెకానిజం అవలంబించబడింది:

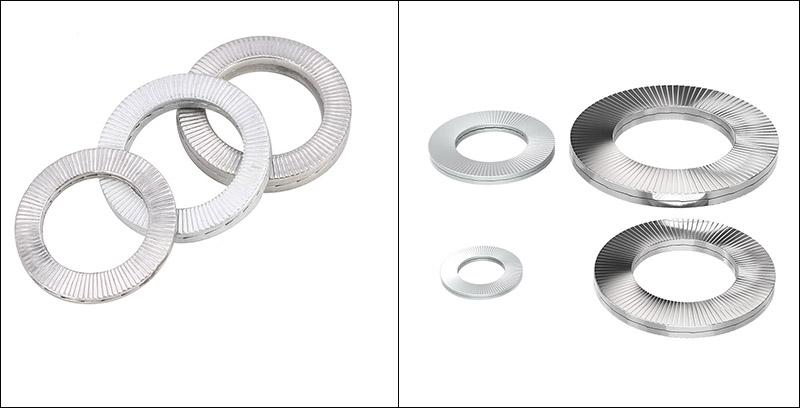

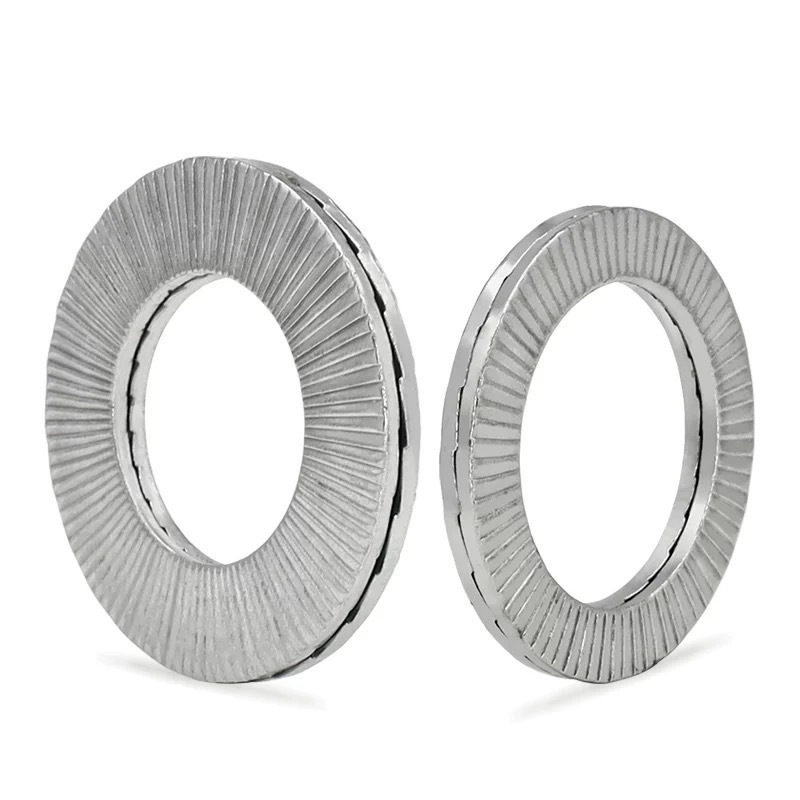

Two Fold Self Locking Washers

(1) ప్రారంభ బిగుతు: ద్విపార్శ్వ స్థానాలు

సంస్థాపన సమయంలో, రెండు చాకలి వాడు యొక్క చీలిక ఆకారపు ఉపరితలాలు ఒకదానితో ఒకటి సమలేఖనం చేయబడతాయి మరియు జంటగా ఉపయోగించబడతాయి.

బాహ్య స్థిరీకరణ: బిగించేటప్పుడు, టూ ఫోల్డ్ సెల్ఫ్ లాకింగ్ వాషర్‌ల బయటి ఉపరితలంపై ఉండే రేడియల్ ఫైన్ దంతాలు నట్/బోల్ట్ మరియు వర్క్‌పీస్ యొక్క తలపైకి గట్టిగా కొరుకుతుంది, కాంటాక్ట్ ఉపరితలాన్ని దగ్గరగా మూసివేసి జారకుండా చేస్తుంది.

అంతర్గత నిలుపుదల: ఈ సమయంలో, రెండు ఉతికే యంత్రాల లోపలి వైపులా ఉన్న చీలిక ఆకారపు ఉపరితలాలు (పెద్ద దంతాలు) ఒకదానికొకటి సన్నిహితంగా ఉంటాయి, కానీ సాపేక్ష కదలికలు జరగలేదు, తద్వారా తదుపరి యాంత్రిక చర్యకు స్థలాన్ని అందిస్తుంది.

(2) ట్రిగ్గరింగ్ వదులు: జారడం కంటే తప్పుగా అమర్చడం

పరికరాలు కంపించే వాతావరణంలో పనిచేస్తున్నప్పుడు, గింజ విప్పుటకు చాలా స్వల్ప ధోరణిని చూపడం ప్రారంభిస్తుంది.

బయటి రేడియల్ దంతాల ఘర్షణ శక్తి లోపలి చీలిక ఆకారపు ఉపరితలం కంటే చాలా ఎక్కువగా ఉండటం వలన, గింజ మరియు రెండు మడత స్వీయ లాకింగ్ దుస్తులను ఉతికే యంత్రాల మధ్య కదలిక జరగదు.

ఒకే కదలిక ఏమిటంటే, రెండు దుస్తులను ఉతికే యంత్రాలు లోపలి వైపు చీలిక ఆకారపు ఉపరితలంతో ఒకదానికొకటి వ్యతిరేకంగా "స్థానం నుండి జారిపోతాయి".

(3) స్వీయ-లాకింగ్‌ను సాధించడం: చీలిక ప్రభావానికి కీ

పరికరాలు కంపించినప్పుడు లేదా హెచ్చుతగ్గుల శక్తులను అనుభవించినప్పుడు, చీలిక ఆకారంలో ఉన్న ఉపరితలం ద్వారా ఉత్పన్నమయ్యే శక్తివంతమైన కౌంటర్‌ఫోర్స్ వెంటనే ఈ కంపనలను రద్దు చేస్తుంది. ఇది బోల్ట్ వ్యతిరేక దిశలో తిరగకుండా నిరోధిస్తుంది మరియు కంపన శక్తిని టూ ఫోల్డ్ సెల్ఫ్ లాకింగ్ వాషర్‌ల యొక్క లాకింగ్ ఫోర్స్‌గా మారుస్తుంది, "అది ఎంత ఎక్కువ కంపిస్తుంది" అనే ప్రభావాన్ని సాధిస్తుంది, తద్వారా దాని మూల కారణం నుండి వదులుగా ఉండకుండా చేస్తుంది.

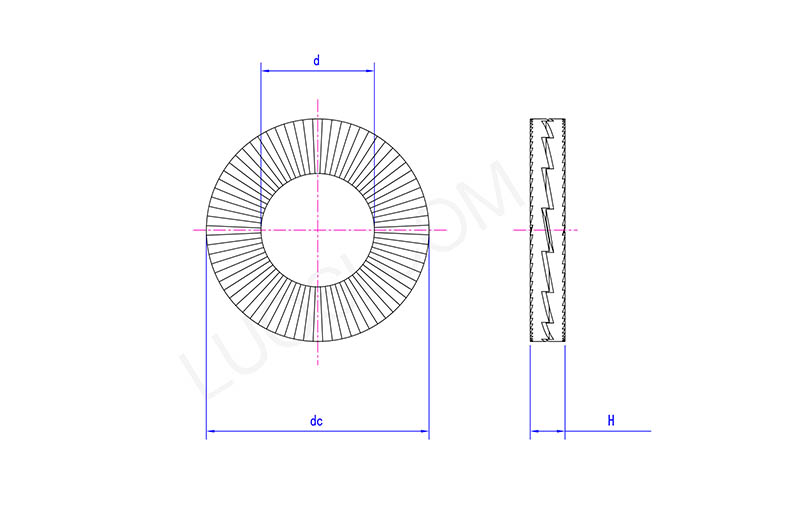

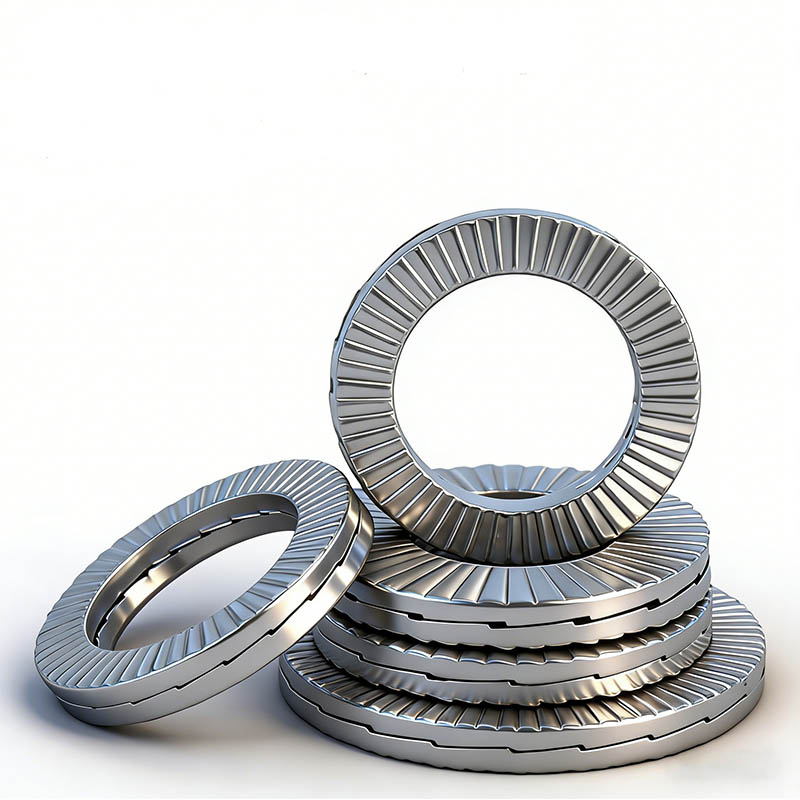

Two Fold Self Locking Washers

సోమ	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d గరిష్టంగా	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d నిమి	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc గరిష్టంగా	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
డి నిమి	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H గరిష్టంగా	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H నిమి	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
