డబుల్ ఫోల్డ్ వెడ్జ్ లాక్ వాషర్

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన డబుల్ ఫోల్డ్ వెడ్జ్ లాక్ వాషర్ డబుల్-లేయర్ స్ట్రక్చర్ మరియు డ్యూయల్-లాకింగ్ డిజైన్‌ను కలిగి ఉంది. సాంప్రదాయ సాంప్రదాయ యాంటీ-లూసెనింగ్ ఫాస్టెనర్‌లతో పోలిస్తే, వాటి పనితీరు చాలా ఉన్నతమైనది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

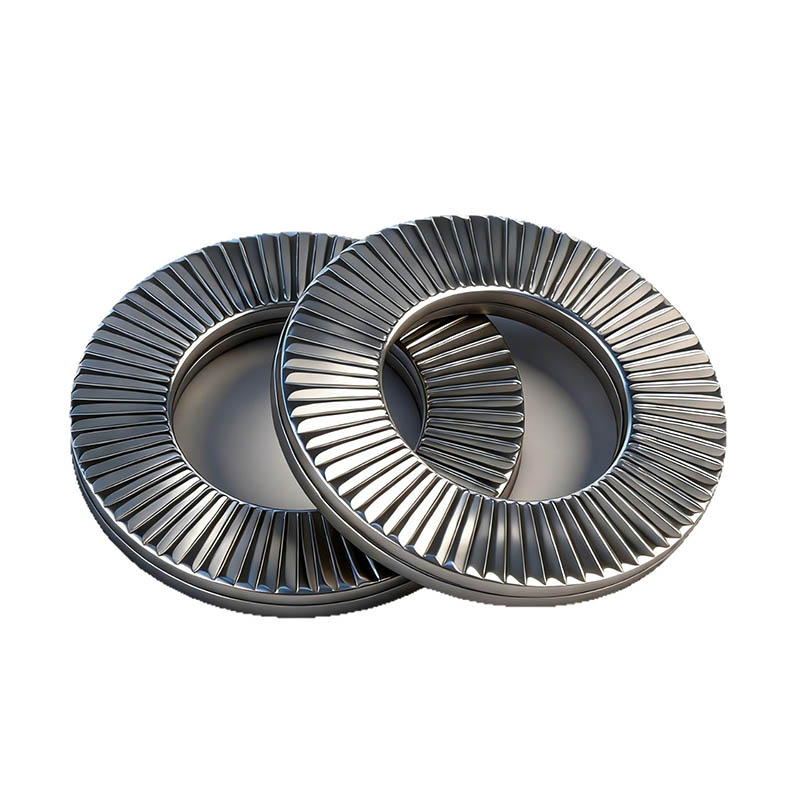

డబుల్ ఫోల్డ్ వెడ్జ్ లాక్ వాషర్ ఒక అధునాతన మరియు అధిక-పనితీరు గల యాంటీ-లూజనింగ్ ఫాస్టెనర్. ఇది ఘర్షణపై ఆధారపడే సాంప్రదాయ పద్ధతికి బదులుగా ప్రత్యేకమైన వెడ్జ్ లాకింగ్ టెక్నాలజీని ఉపయోగిస్తుంది. ఇది రెండు వైపులా రంపం ఉపరితలాలతో డబుల్-లేయర్ మడతపెట్టిన చీలిక నిర్మాణాన్ని అవలంబిస్తుంది. వాస్తవానికి, ఇది ఖచ్చితంగా ఒకేలాంటి దుస్తులను ఉతికే యంత్రాల జత (రెండు ముక్కలు) కలిగి ఉంటుంది. ప్రతి వాషర్ యొక్క ప్రత్యేక నిర్మాణం దాని అత్యుత్తమ యాంటీ-లూసింగ్ పనితీరును సాధించడంలో కీలకం.

Double Fold Wedge Lock Washer

నిర్మాణ లక్షణాలు

డబుల్ ఫోల్డ్ వెడ్జ్ లాక్ వాషర్ యొక్క ప్రధాన నిర్మాణ లక్షణం రెండు రబ్బరు పట్టీల రూపకల్పనలో ఉంది, లోపలి మరియు బయటి ఉపరితలాలు వరుసగా లాకింగ్ మరియు స్థిరీకరణ యొక్క విధులను నిర్వహిస్తాయి.

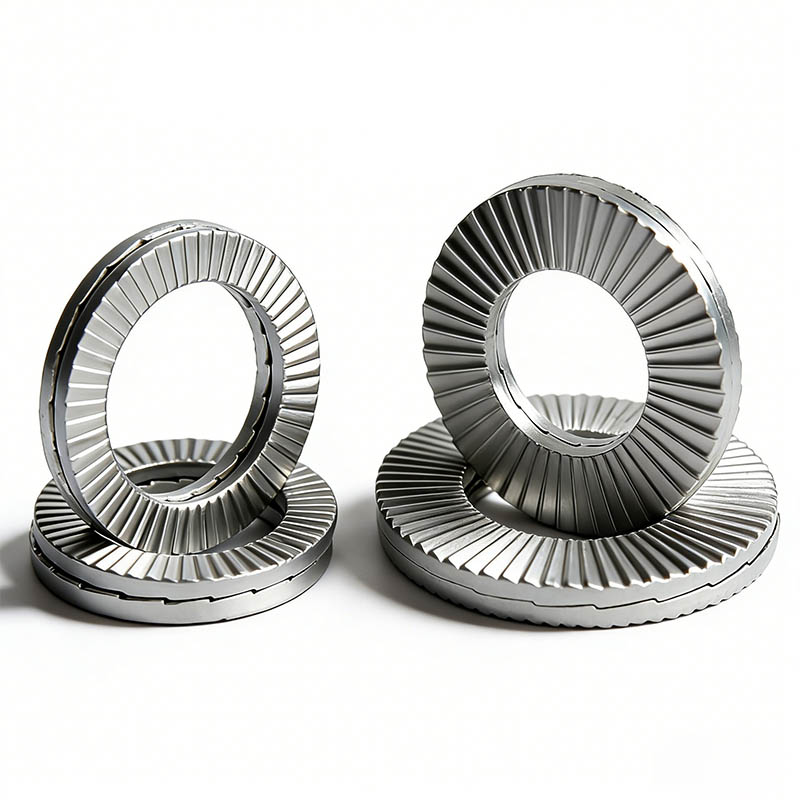

(1) జత చేసిన వాషర్

రెండు సారూప్య రబ్బరు పట్టీలు కలిపి ఒక సమితిని ఏర్పరుస్తాయి. ఈ డిజైన్ సాంప్రదాయ సింగిల్-పీస్ రూపం నుండి విడిపోతుంది. లాకింగ్ వ్యవస్థను రూపొందించడానికి ఉత్పత్తి సమయంలో రెండు రబ్బరు పట్టీలు ముందుగా సమావేశమవుతాయి. ఈ సుష్ట డిజైన్‌ని మళ్లీ ఉపయోగించుకోవచ్చు మరియు విడదీసినప్పుడు గ్యాస్‌కెట్‌లను పాడు చేయదు.

(2) రేడియల్ పైకి ఎత్తబడిన ఉపరితలం

ఈ ఎత్తైన నమూనాలు డబల్ ఫోల్డ్ వెడ్జ్ లాక్ వాషర్ వైపు ఉంటాయి, ఇవి గింజ, బోల్ట్ లేదా కనెక్ట్ చేయబడిన భాగం యొక్క ఉపరితలంతో నేరుగా సంబంధంలోకి వస్తాయి. ఉపరితలంపై చక్కటి రేడియల్ లేవనెత్తిన నమూనాలు/దంతాలు ఉంటాయి. అవి ప్రధానంగా డబుల్ ఫోల్డ్ వెడ్జ్ లాక్ వాషర్‌ను ఈ ఉపరితలంపై పరిష్కరించడానికి, దానిని "లాకింగ్" చేయడానికి మరియు వాటి మధ్య ఎటువంటి జారిపోకుండా నిరోధించడానికి ఉపయోగపడతాయి.

(3) త్రిభుజాకార పంటి ఉపరితలం

ఇది రబ్బరు పట్టీకి ఎదురుగా ఉన్న సంభోగం ఉపరితలం. లోపలి ఉపరితలం చుట్టుకొలతతో సమానంగా పంపిణీ చేయబడిన చీలిక-ఆకారపు దంతాల ఉపరితలాలతో కూడి ఉంటుంది, ఇది కామ్‌ను పోలి ఉంటుంది మరియు దీనిని "చీలిక-ఆకారపు పళ్ళు" లేదా "వంపుతిరిగిన పంటి ఉపరితలాలు" అని కూడా పిలుస్తారు.

Double Fold Wedge Lock Washer

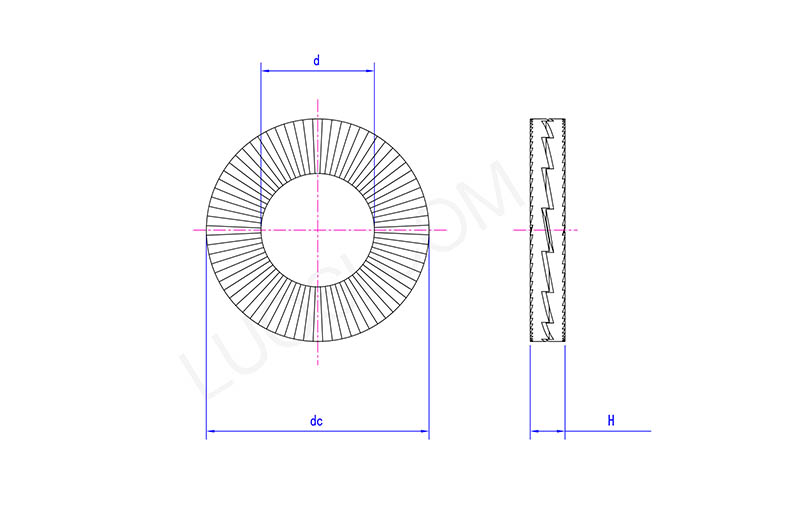

సోమ	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d గరిష్టంగా	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d నిమి	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc గరిష్టంగా	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
డి నిమి	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H గరిష్టంగా	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H నిమి	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

తరచుగా అడిగే ప్రశ్నలు

(1) ఇది పునర్వినియోగపరచదగినదా?

అవును, ఇది చాలాసార్లు తిరిగి ఉపయోగించబడవచ్చు. పదేపదే వేరుచేయడం మరియు అసెంబ్లీ తర్వాత దాని లాకింగ్ పనితీరు సులభంగా పడిపోదు.

(2) మీరు ఏ పదార్థాలను సరఫరా చేస్తారు?

మాకు స్ప్రింగ్ స్టీల్, కార్బన్ స్టీల్ మరియు స్టెయిన్‌లెస్ స్టీల్ వెర్షన్‌లు ఉన్నాయి. ఉపరితల చికిత్సలలో జింక్ ప్లేటింగ్, హాట్ డిప్ గాల్వనైజ్డ్ మరియు బ్లాక్ ఆక్సైడ్ ఉన్నాయి.

(3) సాధారణ స్ప్లిట్ లాక్ వాషర్‌తో పోలిస్తే ప్రయోజనం ఏమిటి?

చాలా మెరుగైన వైబ్రేషన్ రెసిస్టెన్స్, బలమైన లాకింగ్ ఎఫెక్ట్, అలసట మరియు వికృతీకరణ చేయడం సులభం కాదు, అధిక భారం మరియు అధిక వైబ్రేషన్ సందర్భాలలో మరింత అనుకూలంగా ఉంటుంది.
