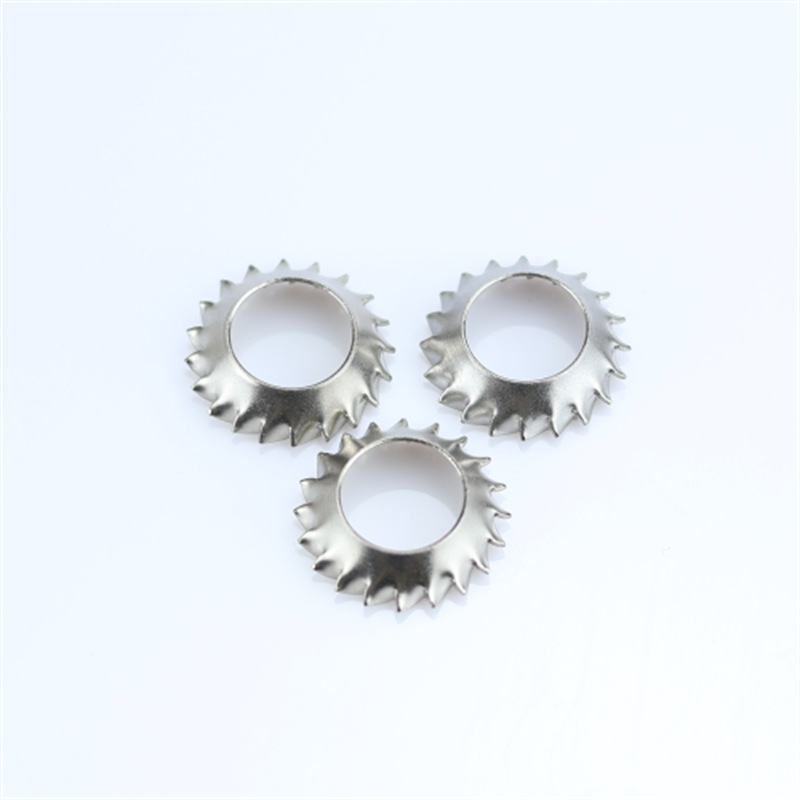

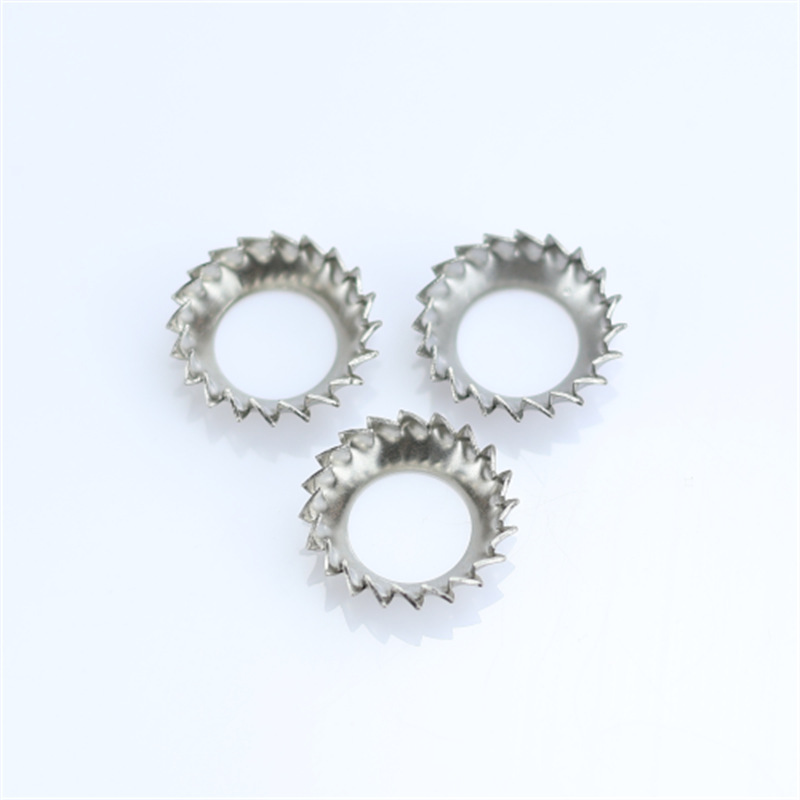

కౌంటర్‌సంక్‌తో టూత్డ్ లాక్ ఉతికే యంత్రాలు

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన కౌంటర్‌సంక్‌తో కూడిన టూత్డ్ లాక్ వాషర్‌లు ప్రత్యేకంగా ప్రామాణిక కౌంటర్‌సంక్ స్క్రూలకు సరిపోయేలా రూపొందించబడ్డాయి. కౌంటర్‌సంక్ స్క్రూలతో కలిపి ఉపయోగించడానికి అవి చాలా అనుకూలంగా ఉంటాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

కౌంటర్‌సంక్‌తో ఈ రకమైన టూత్డ్ లాక్ దుస్తులను ఉతికే యంత్రాల నిర్మాణాన్ని దాని ప్రధాన లక్షణాల ద్వారా అర్థం చేసుకోవచ్చు. ప్రతి భాగం మృదువైన ఇన్‌స్టాలేషన్, సాగే ప్రీ-బిగింపు మరియు బలమైన యాంటీ-వదులు సాధించడానికి కలిసి పని చేస్తుంది.

కౌంటర్సంక్ ప్రొఫైల్

కౌంటర్‌సంక్‌తో ఉన్న టూత్డ్ లాక్ వాషర్‌ల లోపలి రంధ్రం 45° స్టాండర్డ్ కౌంటర్‌సంక్ చాంఫర్‌తో మెషిన్ చేయబడింది, ఇది స్టాండర్డ్ కౌంటర్‌సంక్ స్క్రూల శంఖాకార కోణంతో సరిపోతుంది. ఇది కౌంటర్‌సంక్ క్రాస్-హెడ్ మరియు కౌంటర్‌సంక్ షట్కోణ స్క్రూలకు అనుకూలంగా ఉంటుంది.

ఇన్‌స్టాలేషన్ సమయంలో, వాషర్ పూర్తిగా వర్క్‌పీస్ యొక్క కౌంటర్‌సంక్ రంధ్రంలోకి చొప్పించబడుతుంది, స్క్రూ హెడ్ వర్క్‌పీస్ యొక్క ఉపరితలంతో ఫ్లష్ లేదా కొద్దిగా తక్కువగా ఉంటుంది.

ఫంక్షన్: అసెంబ్లీ ఉపరితలం ఫ్లాట్ మరియు మృదువైనదని, ఎటువంటి పొడుచుకు వచ్చినట్లు లేకుండా, తాకినప్పుడు అసౌకర్యం కలిగించకుండా లేదా ఇతర భాగాలతో జోక్యం చేసుకోకుండా చూసుకోవడానికి.

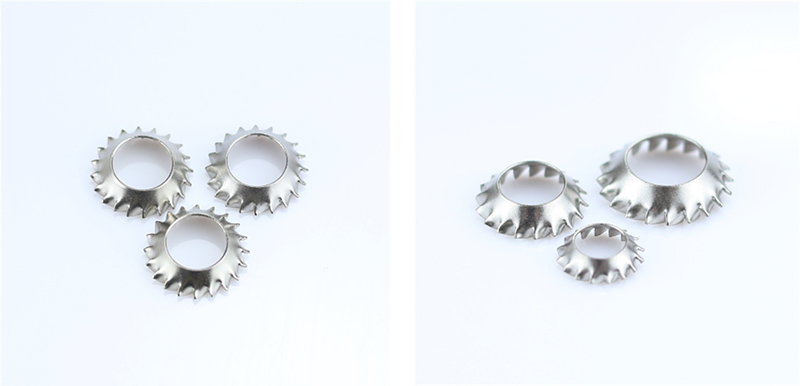

Toothed Lock washers With Countersunk

శంఖాకార / డిష్డ్ శరీరం

కౌంటర్‌సంక్‌తో కూడిన టూత్డ్ లాక్ వాషర్‌లు స్వేచ్ఛా స్థితిలో శంఖాకార గొడుగు లాంటి నిర్మాణాన్ని కలిగి ఉంటాయి (నిర్దిష్ట డిజైన్‌ను బట్టి మధ్యభాగం ఎత్తుగా మరియు అంచులు తక్కువగా ఉంటుంది లేదా మధ్యలో తక్కువగా ఉంటుంది మరియు అంచులు ఎక్కువగా ఉంటుంది), మరియు ఇది స్థితిస్థాపకంగా వైకల్యం చెందగల స్వాభావిక సామర్థ్యాన్ని కలిగి ఉంటుంది.

స్క్రూ బిగించినప్పుడు, శంఖాకార నిర్మాణం చదునుగా ఉంటుంది, ఇది నిరంతర అక్షసంబంధ రీబౌండ్ శక్తిని ఉత్పత్తి చేస్తుంది.

ఫంక్షన్: సాగే ప్రీలోడ్‌ను అందిస్తుంది, థర్మల్ విస్తరణ, దుస్తులు లేదా పదార్థ వైకల్యం వల్ల ఏర్పడే ఖాళీలను భర్తీ చేస్తుంది మరియు బోల్ట్ వదులుగా ఉండకుండా నిరోధిస్తుంది.

బాహ్య సెరేటెడ్ దంతాలు

కౌంటర్‌సంక్‌తో ఉన్న టూత్డ్ లాక్ దుస్తులను ఉతికే యంత్రాల వెలుపలి చుట్టుకొలతపై, పదునైన రేడియల్ దంతాల వరుస యొక్క ఏకరీతి అమరిక ఉంది. పంటి ఆకారం పదునైనది మరియు క్రమబద్ధంగా ఉంటుంది, పంటి చిట్కాలు బాహ్యంగా ఉంటాయి.

బిగించేటప్పుడు, దంతాలు వర్క్‌పీస్ (లేదా కాంటాక్టింగ్ మెటల్ ప్లేన్) యొక్క ఉపరితలంలోకి కొరుకుతుంది, మెకానికల్ లాకింగ్ యొక్క బహుళ పాయింట్లను ఏర్పరుస్తుంది, ఘర్షణ నిరోధకతను గణనీయంగా పెంచుతుంది మరియు స్క్రూ దాని మూల కారణం నుండి తిరిగే మరియు వదులుకోకుండా నిరోధిస్తుంది.

ఫంక్షన్: కంపనం లేదా ప్రభావం వల్ల ఏర్పడే భ్రమణ వదులు నిరోధించడానికి.

దంతాలు పెయింట్, ఆక్సైడ్ పొర లేదా పూతను కుట్టవచ్చు, తద్వారా విద్యుత్ గ్రౌండింగ్ మార్గాన్ని సృష్టిస్తుంది.

ఇంటిగ్రేటెడ్ క్లోజ్డ్-లూప్ బాడీ స్ట్రక్చర్

మొత్తం ముక్కకు ఓపెనింగ్‌లు లేదా కీళ్ళు లేవు మరియు ఒకే స్టాంపింగ్ ప్రక్రియ ద్వారా ఏర్పడుతుంది. ఇది సమానంగా ఒత్తిడి మరియు విచ్ఛిన్నం అవకాశం ఉంది. ఇది దీర్ఘకాలిక వైబ్రేషన్ పరిస్థితుల్లో కూడా బలమైన నిర్మాణ స్థిరత్వాన్ని కలిగి ఉంటుంది.

ఫ్లాట్ సపోర్టింగ్ బేస్ ఉపరితలం

వర్క్‌పీస్‌తో సంబంధం ఉన్న దిగువ ఉపరితలం బర్ర్స్ లేకుండా మృదువైన విమానం. ఇది షీట్ మెటల్, అల్యూమినియం, పెయింట్ చేయబడిన భాగాలు లేదా ప్లాస్టిక్ భాగాలను గీతలు చేయదు మరియు ఖచ్చితమైన మరియు ప్రదర్శన అసెంబ్లీకి అనుకూలంగా ఉంటుంది.

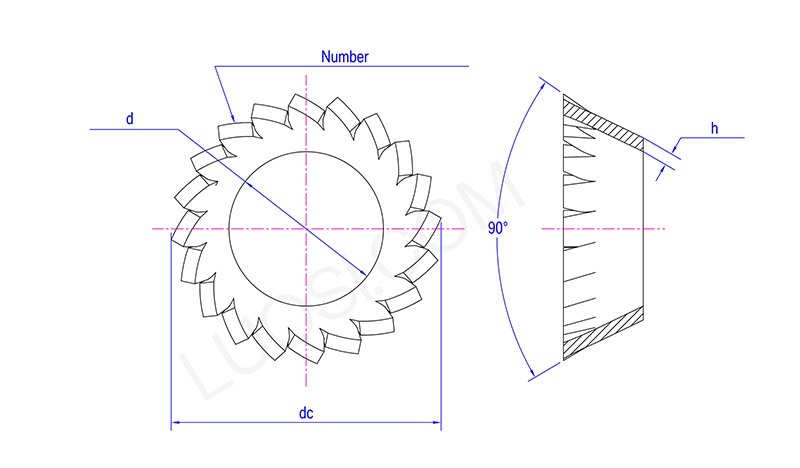

Toothed Lock washers With Countersunk

సోమ	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d నిమి	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d గరిష్టంగా	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
దంతాల సంఖ్య నిమి	10	12	12	14	14	16	18	20	26	28	30
