థ్రెడ్ యు బోల్ట్

చైనా Xiaoguo® థ్రెడ్ U-బోల్ట్ లోడ్ మోసే సామర్థ్యం మరియు భూకంప నిరోధకత రెండింటినీ మిళితం చేస్తుంది, ప్రకంపనలను సమర్థవంతంగా అణిచివేస్తుంది మరియు పరికరాల సురక్షిత ఆపరేషన్‌ను నిర్ధారిస్తుంది. ఈ తగ్గింపు థ్రెడ్ U-బోల్ట్ మీ ఉత్పత్తి కనెక్షన్‌ల దీర్ఘకాలిక స్థిరత్వం మరియు భద్రతకు హామీ ఇస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

థ్రెడ్ యు బోల్ట్ (గుర్రపు బోల్ట్ లేదా U- ఆకారపు బోల్ట్ అని కూడా పిలుస్తారు) అనేది "U" అక్షరం ఆకారంలో ఉండే ఒక రకమైన ఫాస్టెనర్. రెండు చివరలను థ్రెడ్‌లతో తయారు చేస్తారు మరియు గింజలు మరియు దుస్తులను ఉతికే యంత్రాలతో కలిపి ఉపయోగించవచ్చు. U-ఆకారపు వక్ర డిజైన్ దానిని "స్పాన్" చేయడానికి మరియు గొట్టపు లేదా షీట్ లాంటి వస్తువులను చుట్టుముట్టేలా చేస్తుంది మరియు రెండు చివర్లలో థ్రెడ్‌లను వర్తింపజేయడం ద్వారా, ఇది సాధారణ బోల్ట్‌లు సాధించలేని ప్రభావాన్ని సాధించగలదు.

పారామితులు

ప్రాజెక్ట్	వివరణ
ఉత్పత్తి పేరు	థ్రెడ్ U బోల్ట్
ఉత్పత్తి ఆకారం	U- ఆకారపు వంపు, రెండు చివరలు దారాలను కలిగి ఉంటాయి
థ్రెడ్ రకం	పూర్తి థ్రెడ్ / నాన్-ఫుల్ థ్రెడ్ ముతక పిచ్ / ఫైన్ పిచ్
థ్రెడ్ టాలరెన్స్	6గ్రా
నామమాత్రపు వ్యాసం పరిధి	M6 నుండి M64 వరకు
వంపు వ్యాసార్థం (R)	అవసరమైన విధంగా అనుకూలీకరించదగినది
కాలు పొడవు (L)	అవసరమైన విధంగా అనుకూలీకరించదగినది
తెరవడం వెడల్పు (ఎ)	అవసరమైన విధంగా అనుకూలీకరించదగినది

కోర్ పారామితులు

థ్రెడ్ U బోల్ట్ యొక్క కోర్ స్పెసిఫికేషన్ పారామితులు:

థ్రెడ్ వ్యాసం (d): M6 నుండి M64 వరకు వివిధ స్పెసిఫికేషన్‌లను కవర్ చేస్తుంది, ఇది చిన్న నీటి పైపుల నుండి పెద్ద పారిశ్రామిక పైపుల వరకు మీ అన్ని పరిమాణ అవసరాలను తీర్చగలదు.

బెండింగ్ వ్యాసార్థం (R): U-ఆకారపు ఆర్క్ యొక్క పరిమాణాన్ని నిర్ణయిస్తుంది, అవసరమైన విధంగా అనుకూలీకరించవచ్చు.

లెగ్ పొడవు (L): ఆర్క్ మధ్యలో నుండి థ్రెడ్ చివరి వరకు ఉన్న దూరం, అవసరమైన విధంగా అనుకూలీకరించవచ్చు.

ఓపెనింగ్ వెడల్పు (a): U ఆకారంలో ఉన్న రెండు చేతుల మధ్య అంతర్గత గ్యాప్ వెడల్పు, అవసరమైన విధంగా అనుకూలీకరించవచ్చు.

థ్రెడ్ పొడవు (m): దీనిని పూర్తి థ్రెడ్ మరియు పూర్తి కాని థ్రెడ్‌గా విభజించవచ్చు. థ్రెడ్ ముతక థ్రెడ్ మరియు ఫైన్ థ్రెడ్‌గా కూడా వర్గీకరించబడింది మరియు నిర్దిష్ట అవసరాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు.

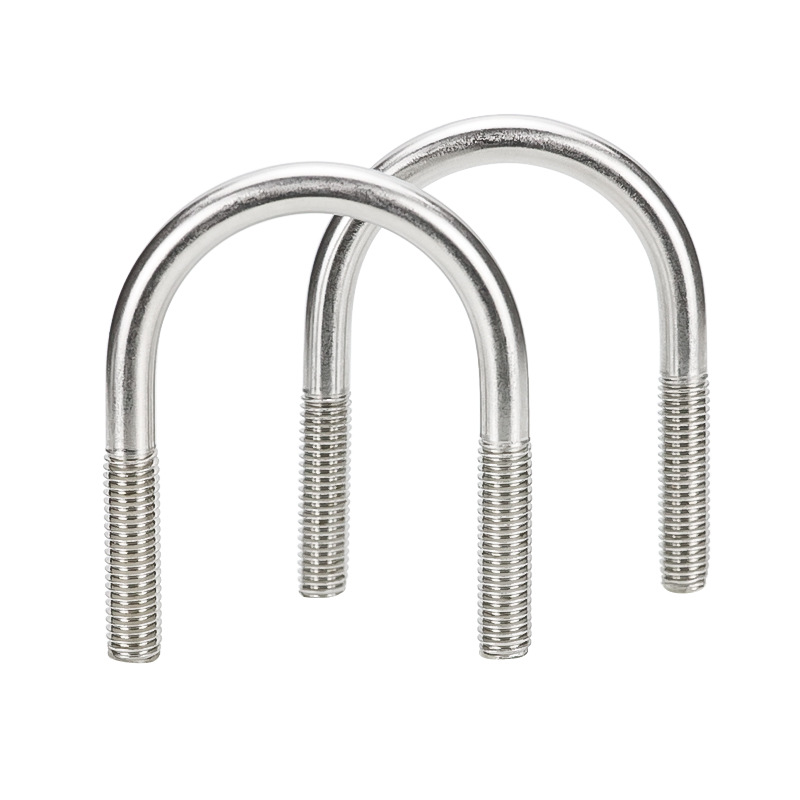

Threaded U Bolt

అప్లికేషన్ ఫీల్డ్‌లు

థ్రెడ్ చేయబడిన U బోల్ట్ దాని ప్రత్యేకమైన U- ఆకారపు నిర్మాణం మరియు బలమైన లాకింగ్ సామర్ధ్యం కారణంగా క్రింది పరిశ్రమలు మరియు దృశ్యాలలో విస్తృతంగా ఉపయోగించబడుతుంది:

(1) ఆటోమొబైల్స్

ఆటోమోటివ్ తయారీ మరియు నిర్వహణలో, ఇది ఒక అనివార్యమైన కీ ఫాస్టెనర్. ఇది ప్రధానంగా లీఫ్ స్ప్రింగ్ మరియు యాక్సిల్ మధ్య కనెక్షన్‌ను పరిష్కరించడానికి ఉపయోగించబడుతుంది, భారీ లోడ్లు మరియు తీవ్రమైన కంపనాలు కింద సస్పెన్షన్ సిస్టమ్ యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది. అదనంగా, ఇది ఎగ్జాస్ట్ సిస్టమ్, మఫ్లర్, ఛాసిస్ పైపు అమరికలు మరియు వివిధ బ్రాకెట్లను పరిష్కరించడానికి కూడా ఉపయోగించబడుతుంది. ఇది సాధారణంగా గ్రేడ్ 10.9 లేదా 12.9 (40Cr, 42CrMo వంటివి) యొక్క అల్లాయ్ స్టీల్‌తో తయారు చేయబడుతుంది మరియు డాక్రోమెట్ లేదా నల్లబడటం ఉపరితల చికిత్సతో కలిపి ఉంటుంది.

(2) పైప్‌లైన్ ఇంజనీరింగ్

డ్రైనేజీ, హెచ్‌విఎసి, ఫైర్ ప్రొటెక్షన్ సిస్టమ్స్ మరియు ఇండస్ట్రియల్ పైప్‌లైన్‌ల సంస్థాపనలో, నీటి పైపులు, గ్యాస్ పైపులు, ఆవిరి పైపులు లేదా కేబుల్ ట్రేలు "బ్రేస్" పద్ధతిని ఉపయోగించి మద్దతు, హాంగర్లు లేదా గోడలపై దృఢంగా స్థిరపరచబడతాయి.

(3) నిర్మాణ ఇంజనీరింగ్ మరియు ఉక్కు నిర్మాణాలు

భవన నిర్మాణాల రంగంలో, U-రకం బోల్ట్‌లు తరచుగా స్టీల్ స్ట్రక్చర్ కనెక్షన్‌లు, ఎంబెడెడ్ పార్ట్స్ ఫిక్సేషన్ మరియు సీస్మిక్ సపోర్ట్ సిస్టమ్‌ల కోసం ఉపయోగిస్తారు. ఉదాహరణకు, కర్టెన్ వాల్ ట్రస్సులు, ఎక్విప్‌మెంట్ ఫౌండేషన్‌లు, పరంజా మరియు పైపు గ్యాలరీలలో, U-రకం బోల్ట్‌లు క్రాస్‌బీమ్‌లు, నిలువు వరుసలు లేదా పైపులను ప్రధాన నిర్మాణానికి అనుసంధానించగలవు.

(4) షిప్‌లు మరియు మెరైన్ ఇంజనీరింగ్

షిప్‌బిల్డింగ్, డాక్ సౌకర్యాలు మరియు ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్‌లు వంటి తీవ్రమైన తుప్పు ఉన్న పరిసరాలలో, ఈ పదార్థాలు డెక్ పైపులు, కేబుల్ సపోర్ట్‌లు, ఎక్విప్‌మెంట్ బేస్‌లు మరియు రెయిలింగ్‌లను ఫిక్సింగ్ చేయడానికి విస్తృతంగా ఉపయోగించబడతాయి. సముద్రపు నీరు లేదా ఉప్పు పొగమంచుకు ఎక్కువ కాలం బహిర్గతం కావడం వల్ల, 304 స్టెయిన్‌లెస్ స్టీల్, 316L స్టెయిన్‌లెస్ స్టీల్ లేదా డ్యూప్లెక్స్ స్టెయిన్‌లెస్ స్టీల్ వంటి అద్భుతమైన తుప్పు నిరోధకత కలిగిన పదార్థాలను ఎంచుకోవడం అవసరం.

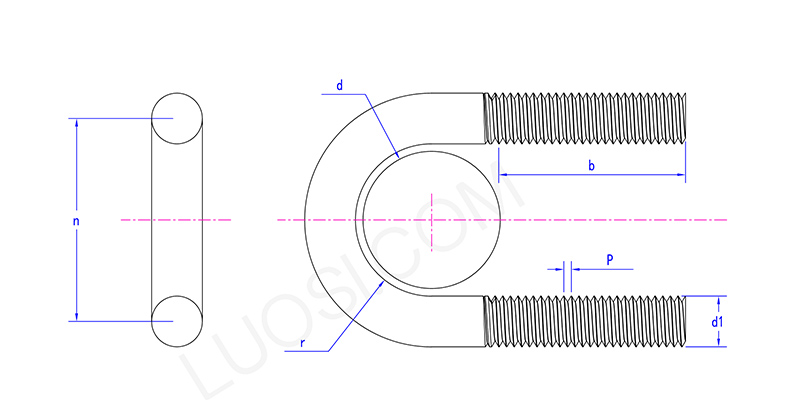

Threaded U Bolt

సోమ	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85
