ప్రామాణిక అంతర్గత టూత్ లాక్ వాషర్లు

చిన్న తల ఉన్న స్క్రూల కోసం, Xiaoguo® స్టాండర్డ్ ఇంటర్నల్ టూత్ లాక్ వాషర్‌లను కొనుగోలు చేయడం ఆదర్శవంతమైన ఎంపిక. అంతర్గత దంతాల రూపకల్పన అన్ని దంతాలు స్క్రూ హెడ్‌తో సంబంధంలోకి వచ్చేలా చేస్తుంది, తద్వారా సమర్థవంతమైన లాకింగ్‌ను సాధించవచ్చు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

స్టాండర్డ్ ఇంటర్నల్ టూత్ లాక్ వాషర్స్ అనేది ఒక రకమైన యాంటీ-లూసింగ్ వాషర్, దాని ఉపరితలంపై లోపలికి అమర్చబడిన దంతాల లాంటి నిర్మాణాలు ఉంటాయి. దీని ఆకారం సన్నని మెటల్ రింగ్, మధ్యలో పదునైన టూత్ రింగ్ మరియు మృదువైన మరియు చదునైన బయటి వృత్తం. స్క్రూను బిగించినప్పుడు, ఈ దంతాలు స్క్రూ హెడ్‌లో మరియు పరికరాల భాగం యొక్క ఉపరితలంలోకి చొప్పించబడతాయి, స్క్రూ వదులుకోకుండా నిరోధించడానికి ఘర్షణ శక్తి మరియు కాటు శక్తిపై ఆధారపడతాయి. సరళంగా చెప్పాలంటే, స్క్రూ హెడ్ మరియు ఎక్విప్‌మెంట్ కాంపోనెంట్ యొక్క ఉపరితలం మధ్య "లాక్" జోడించబడుతుంది, అధిక వైబ్రేషన్ ఫ్రీక్వెన్సీ కారణంగా పరికరాల ఆపరేషన్ సమయంలో స్క్రూ వదులుకోకుండా చేస్తుంది.

పని సూత్రం

స్టాండర్డ్ ఇంటర్నల్ టూత్ లాక్ వాషర్స్ జాయింట్ యొక్క పని సూత్రం నిజానికి చాలా సులభం. ఇది ప్రధానంగా రెండు విధులపై ఆధారపడుతుంది: వదులుగా ఉండకుండా నిరోధించడానికి "పళ్ళు నిమగ్నమవ్వడం + సాగే ఒత్తిడి".

(1) దంతాల గ్రైండింగ్

స్టాండర్డ్ ఇంటర్నల్ టూత్ లాక్ వాషర్స్ యొక్క లోపలి రింగ్ పదునైన దంతాల శ్రేణిని కలిగి ఉంటుంది. బోల్ట్ లేదా గింజను బిగించినప్పుడు, ఈ దంతాలు రెండు సంపర్క ఉపరితలాల్లోకి చొచ్చుకుపోతాయి:

స్క్రూ హెడ్ / నట్ యొక్క దిగువ ఉపరితలం (మెటల్ ఉపరితలం).

వర్క్‌పీస్ యొక్క ఉపరితలం (కొన్నిసార్లు పెయింట్ లేదా ఆక్సైడ్ పొరలోకి కూడా చొచ్చుకుపోతుంది)

దంతాలు చొప్పించిన తర్వాత, స్క్రూ హెడ్ క్రింద "మినీ-బ్లాకింగ్ పరికరాల" రింగ్ ఉంచినట్లుగా ఉంటుంది. స్క్రూ దాని స్వంతదానిపై తిరిగి తిప్పడానికి ప్రయత్నిస్తే, ఈ దంతాలు దానిని గట్టిగా పట్టుకుని కదలకుండా నిరోధిస్తాయి, తద్వారా వదులుగా ఉండకుండా చేస్తుంది.

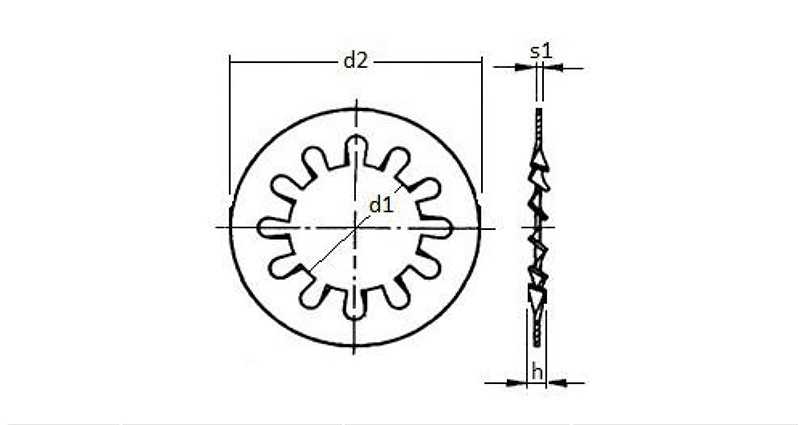

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
అందించిన సమాచారం మరియు డ్రాయింగ్ సూచన మాత్రమే

(2) సాగే ఒత్తిడి

ఉతికే యంత్రం కూడా సాగేది. బిగించిన తర్వాత, స్టాండర్డ్ ఇంటర్నల్ టూత్ లాక్ వాషర్‌లు చదునుగా ఉంటాయి, అయితే దాని మెటీరియల్ ఎల్లప్పుడూ దాని అసలు ఆకృతికి తిరిగి రావడానికి ప్రయత్నిస్తుంది, కాబట్టి ఇది నిరంతరం రివర్స్ థ్రస్ట్ మరియు పైకి రీబౌండ్ ఫోర్స్‌ను ఉత్పత్తి చేస్తుంది.

ఈ సాగే శక్తి థ్రెడ్‌లపై పనిచేస్తుంది, థ్రెడ్‌ల మధ్య ఘర్షణను పెంచుతుంది. ఎక్కువ రాపిడితో, స్క్రూలు సహజంగా వదులుకునే అవకాశం తక్కువగా ఉంటుంది.

(3) రెండింటి యొక్క మిశ్రమ ప్రభావం

మెకానికల్ బిగింపు ప్రత్యక్ష వ్యతిరేక టర్నింగ్ నిరోధకతను అందిస్తుంది

సాగే ప్రీలోడ్ థ్రెడ్ రాపిడిని పెంచుతుంది మరియు అదే సమయంలో చిన్న వైబ్రేషన్‌లు లేదా మెటీరియల్ క్రీప్‌ను భర్తీ చేస్తుంది.

రెండు కలిసి పని చేస్తాయి, స్టాండర్డ్ ఇంటర్నల్ టూత్ లాక్ వాషర్‌లు కంపనం, ప్రభావం లేదా ఉష్ణ విస్తరణ మరియు సంకోచం ఉన్న పరిసరాలలో కూడా బోల్ట్‌ను వదులుకోకుండా సమర్థవంతంగా నిరోధించగలవని నిర్ధారిస్తుంది.
