ఔటర్ సెరేటెడ్ లాక్ వాషర్

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన ఔటర్ సెరేటెడ్ లాక్ వాషర్ అద్భుతమైన షాక్ రెసిస్టెన్స్ మరియు యాంటీ-లూసింగ్ పనితీరును కలిగి ఉంది. ఉపయోగించినప్పుడు, బాహ్య దంతాలు బోల్ట్ యొక్క తలపై మరియు వర్క్‌పీస్ యొక్క ఉపరితలంలో పొందుపరచబడతాయి, తద్వారా బోల్ట్ వదులుగా ఉండకుండా చేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఔటర్ సెరేటెడ్ లాక్ వాషర్ అనేది బయటి అంచు చుట్టూ దంతాలతో ఉండే యాంటీ-లూసింగ్ గ్యాస్‌కెట్‌లు. వాషర్ యొక్క బయటి వృత్తం నుండి దంతాలు రేడియల్‌గా విస్తరించి ఉంటాయి.

మీరు బోల్ట్‌లు లేదా గింజలను బిగించినప్పుడు, ఈ బయటి దంతాలు భాగం యొక్క ఉపరితలంపై పట్టుకుంటాయి. ఇది ఘర్షణను పెంచుతుంది మరియు యాంత్రిక తాళాన్ని ఏర్పరుస్తుంది, కాబట్టి ఫాస్టెనర్ సులభంగా వదులుకోదు.

అంతర్గత టూత్ లాక్ వాషర్‌లతో పోలిస్తే, బాహ్య టూత్ స్టైల్ పెద్ద బయటి పరిమాణం ఉన్న భాగాలకు బాగా సరిపోతుంది. ఇది ఒత్తిడిని సమానంగా వ్యాప్తి చేస్తుంది మరియు స్థిరమైన లాకింగ్ ప్రభావాన్ని అందిస్తుంది. అంతర్గత టూత్ రబ్బరు పట్టీ ప్రధానంగా చిన్న స్క్రూల తలల క్రింద ఉపయోగించబడుతుంది, అయితే ఔటర్ సెరేటెడ్ లాక్ వాషర్ ప్రధానంగా గింజల క్రింద లేదా పెద్ద తలలు కలిగిన ఫాస్ట్నెర్ల కోసం ఉపయోగించబడుతుంది.

పని సూత్రం

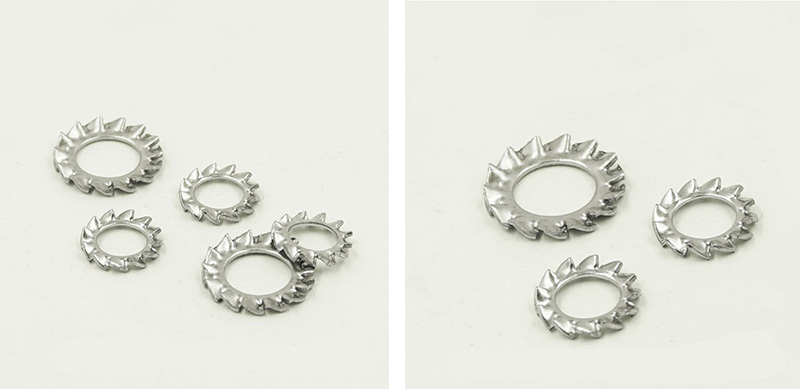

Outer Serrated Lock Washer

ఔటర్ సెరేటెడ్ లాక్ వాషర్ యొక్క పని సూత్రం నిజానికి చాలా సులభం. ఇది ప్రధానంగా రెండు విషయాలపై ఆధారపడి ఉంటుంది:

(1) దంతాలు నేరుగా సంపర్క ఉపరితలంలోకి తవ్వుతాయి.

ఈ రకమైన వాషర్ దాని వెలుపలి అంచున పదునైన దంతాల వృత్తాన్ని కలిగి ఉంటుంది. మీరు బోల్ట్‌లు లేదా గింజలను బిగించినప్పుడు, దంతాలు రెండు హత్తుకునే ఉపరితలాలుగా నొక్కబడతాయి: బోల్ట్ హెడ్ లేదా గింజ దిగువన మరియు ఇన్‌స్టాల్ చేయబడిన భాగం యొక్క ఉపరితలం.

దంతాలు మునిగిపోయిన తర్వాత, అది ఫాస్టెనర్ కింద బార్బ్స్ రింగ్ లాగా పనిచేస్తుంది. బోల్ట్ సహజంగా వదులుగా మారడం ప్రారంభిస్తే, ఈ దంతాలు దానిని గట్టిగా పట్టుకుని తిరుగుతాయి.

(2) ఉతికే యంత్రం కూడా స్థితిస్థాపకతను అందిస్తుంది.

ఔటర్ సెరేటెడ్ లాక్ వాషర్ పూర్తిగా ఫ్లాట్ కాదు; ఇది దాని స్వంత స్థితిస్థాపకత యొక్క నిర్దిష్ట స్థాయిని కలిగి ఉంటుంది. బిగించిన తర్వాత, అది చదును చేయబడుతుంది, కానీ పదార్థం ఎల్లప్పుడూ దాని అసలు ఆకృతికి తిరిగి రావాలని కోరుకుంటుంది, కాబట్టి ఇది నిరంతరం పైకి శక్తిని కలిగి ఉంటుంది. ఈ శక్తి థ్రెడ్‌ల మధ్య ఘర్షణను పెంచుతుంది, తద్వారా స్క్రూ వదులుగా వచ్చే అవకాశం తక్కువగా ఉంటుంది.

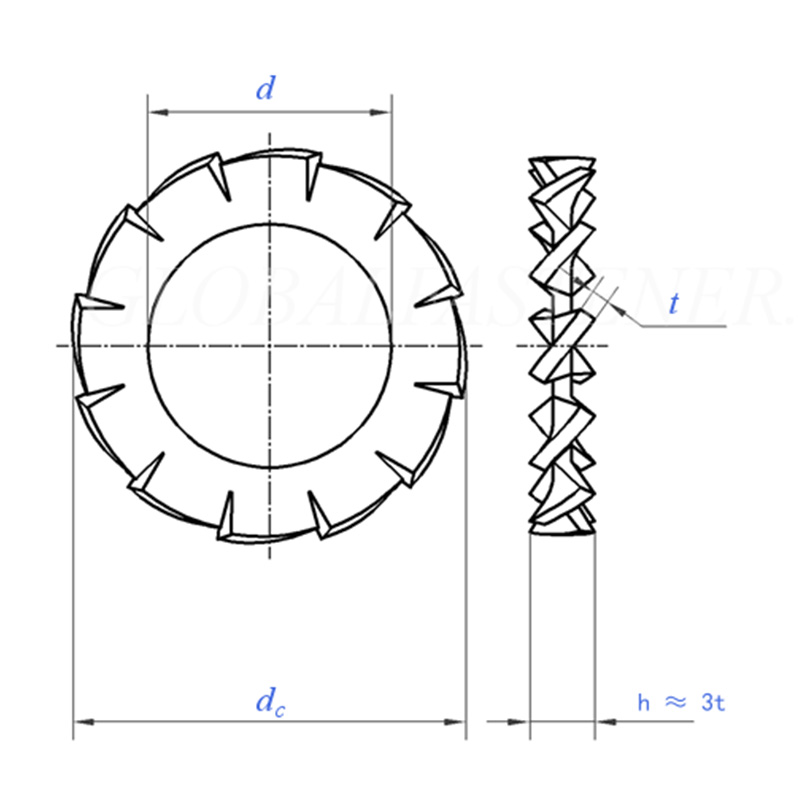

Outer Serrated Lock Washer

పరిమాణం		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=నామమాత్ర పరిమాణం	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	గరిష్టంగా	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=నామమాత్ర పరిమాణం	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	నిమి	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
దంతాల సంఖ్య	నిమి	9	9	9	9	10	11	11	12	14	14
ప్రతి 1000 యూనిట్లు Skg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
నామినల్ థ్రెడ్ వ్యాసం కోసం		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

పరిమాణం		10.5	13	15	17	19	21	23	25	28	31
d	min=నామమాత్ర పరిమాణం	10.5	13	15	17	19	21	23	25	28	31
d	గరిష్టంగా	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
డి	max=నామమాత్ర పరిమాణం	18	20.5	24	26	30	33	36	38	44	48
డి	నిమి	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
దంతాల సంఖ్య	నిమి	16	16	18	18	18	20	20	20	22	22
ప్రతి 1000 యూనిట్లు Skg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
నామినల్ థ్రెడ్ వ్యాసం కోసం		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) ఔటర్ సెరేటెడ్ లాక్ వాషర్ మరియు అంతర్గత టూత్ లాక్ వాషర్‌ల మధ్య తేడా ఏమిటి?

బాహ్య టూత్ వెర్షన్: పళ్ళు బయటి వృత్తంలో అమర్చబడి ఉంటాయి, సాపేక్షంగా పెద్ద తలలతో ఫాస్ట్నెర్లకు సరిపోతాయి.

అంతర్గత టూత్ వెర్షన్: దంతాలు లోపలి వృత్తంలో ఉంటాయి, సాదా మృదువైన బయటి అంచుతో ఉంటాయి. ఈ శైలి చిన్న తలలతో స్క్రూలను ఖచ్చితంగా సరిపోతుంది.

(2) మీరు పరీక్ష కోసం నమూనాలను అందిస్తారా?

అవును. స్టాండర్డ్-సైజ్ ఇన్వెంటరీ నమూనాలు ఉచితం (షిప్పింగ్ ఖర్చు కస్టమర్ భరించాలి), మరియు డెలివరీ సమయం 2-5 రోజులు.

(3) బల్క్ ఆర్డర్ కోసం MOQ మరియు లీడ్ టైమ్ అంటే ఏమిటి?

ప్రామాణిక స్పెసిఫికేషన్‌ల కోసం, MOQ సాధారణంగా ఒక్కో స్పెసిఫికేషన్‌కు 1,000 - 5,000 ముక్కలు. డెలివరీ సమయం సుమారు 15 - 25 రోజులు. స్టెయిన్‌లెస్ స్టీల్ లేదా డాక్రోమెట్ పూతకు కొంచెం ఎక్కువ సమయం పట్టవచ్చు.
