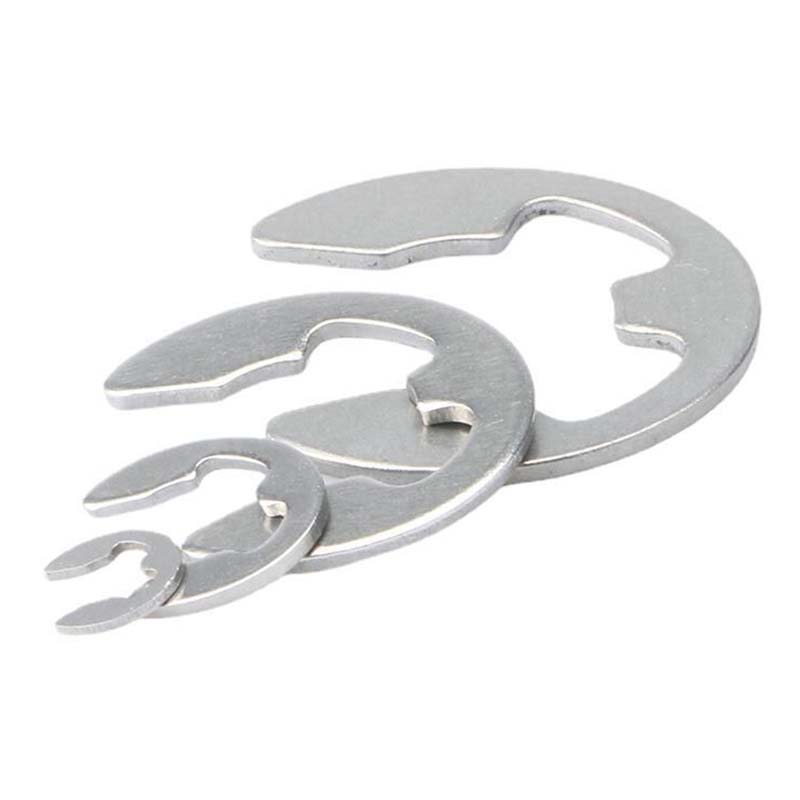

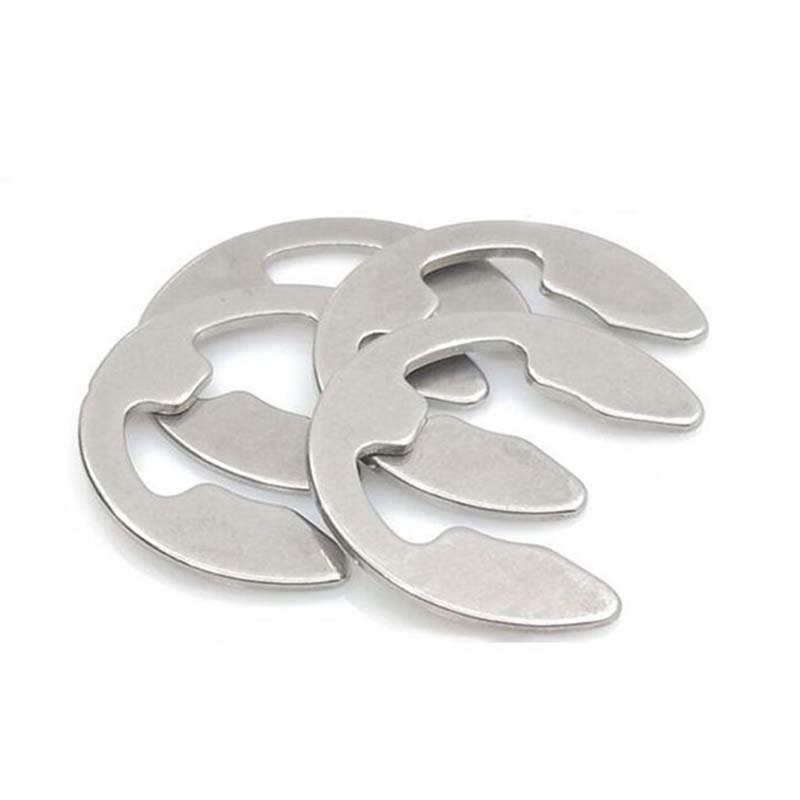

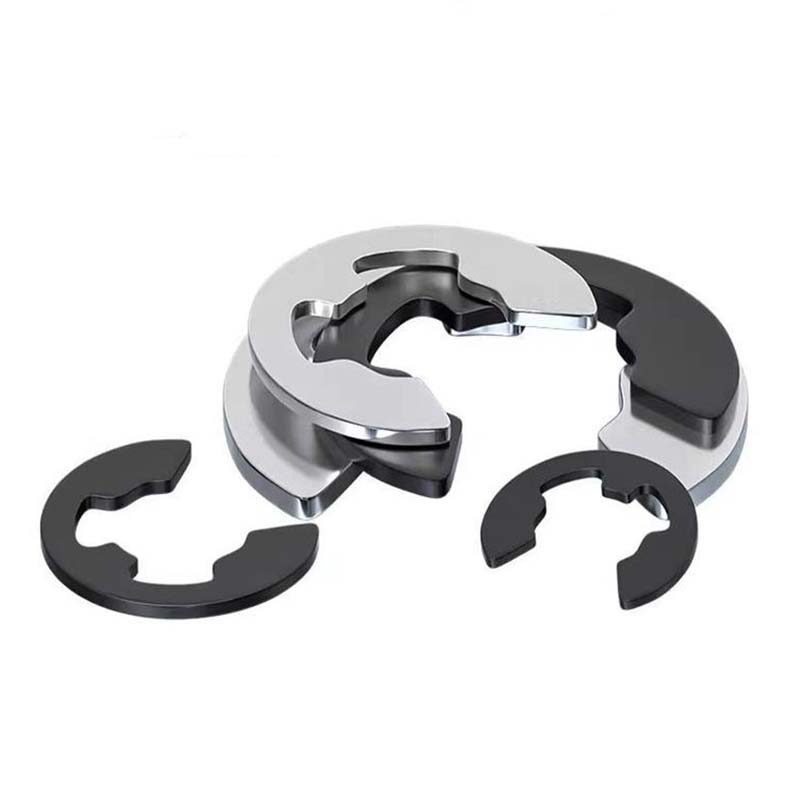

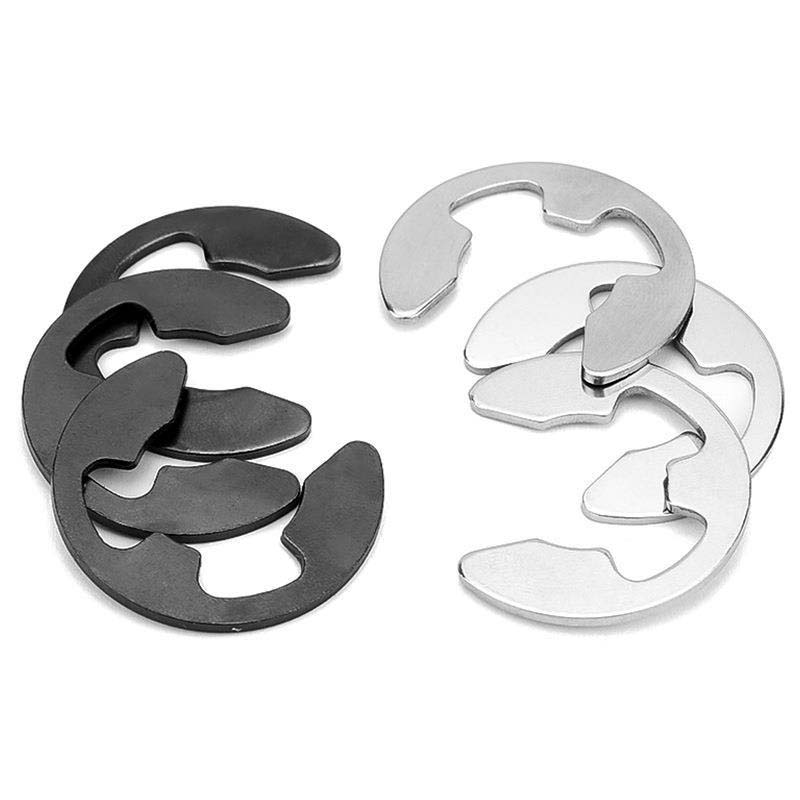

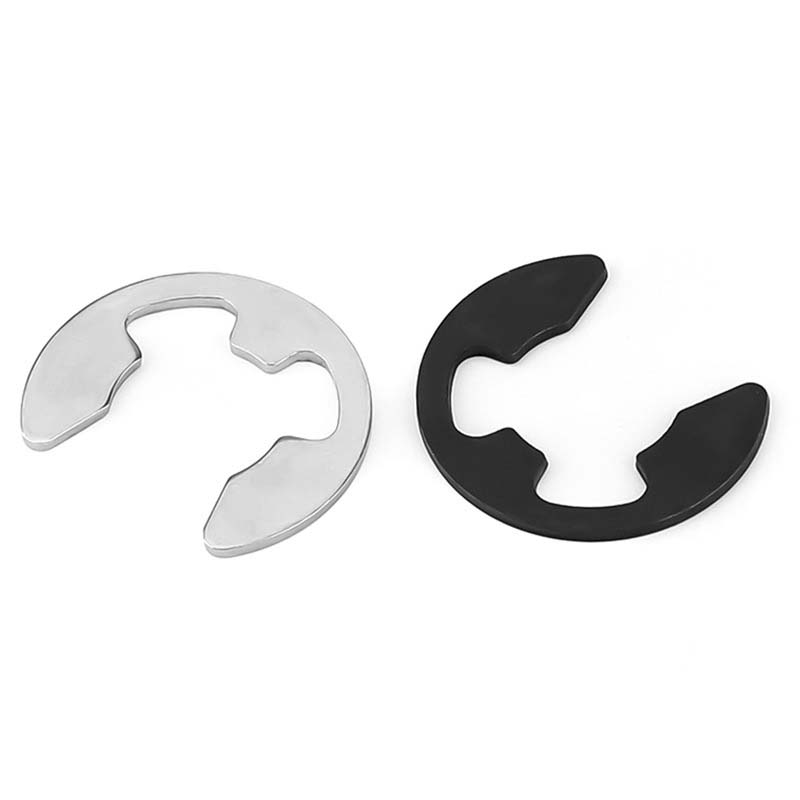

E రకం స్నాప్ రింగ్

E రకం స్నాప్ రింగ్‌లు సాధారణంగా బేరింగ్‌లు, గేర్లు లేదా షాఫ్ట్‌ల అక్ష కదలికను నిరోధించడానికి మెకానికల్ సిస్టమ్‌లలో ఉపయోగించబడతాయి. క్లయింట్లు మెటీరియల్ మన్నికపై రాజీ పడకుండా దాని పోటీ ధర కోసం Xiaoguo®ని విశ్వసిస్తారు.

మోడల్:DIN 6799-1981

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఈ E రకం స్నాప్ రింగ్ అనేది అంతర్గత నిలుపుదల రింగ్, ఇది వేర్వేరు ఉద్యోగాలకు సరిపోయేలా వివిధ పదార్థాలలో వస్తుంది. 304 లేదా 316 వంటి స్టెయిన్‌లెస్ స్టీల్ రకాలు తడి లేదా రసాయనాలు అధికంగా ఉండే ప్రాంతాలకు మంచివి. కఠినమైన 410-గ్రేడ్ ఉక్కు దుస్తులు ధరించడం కంటే మెరుగ్గా ఉంటుంది. కార్బన్ స్టీల్ రింగులు చౌకగా ఉంటాయి కానీ ఇప్పటికీ బలంగా ఉంటాయి, ముఖ్యంగా రస్ట్ ప్రూఫ్ పూతతో. బెరీలియం రాగి ఎలక్ట్రికల్ జాబ్‌లు లేదా మండే ప్రాంతాలకు పని చేస్తుంది, ఎందుకంటే ఇది స్పార్క్ చేయదు. ప్లాస్టిక్‌లు (నైలాన్ వంటివి) రసాయనాలను నిరోధిస్తాయి మరియు తేలికైన సెటప్‌లలో శబ్దాన్ని తగ్గిస్తాయి. నిజంగా కఠినమైన కర్మాగారాల కోసం, Hastelloy® లేదా Monel® వంటి కఠినమైన లోహాలు ఉపయోగించబడతాయి. ఈ మెటీరియల్‌లలో చాలా వరకు భద్రత మరియు పర్యావరణ నియమాలు (RoHS వంటివి) కోసం తనిఖీ చేయబడతాయి, కాబట్టి అవి నియంత్రిత పరిశ్రమలకు సరైనవి.

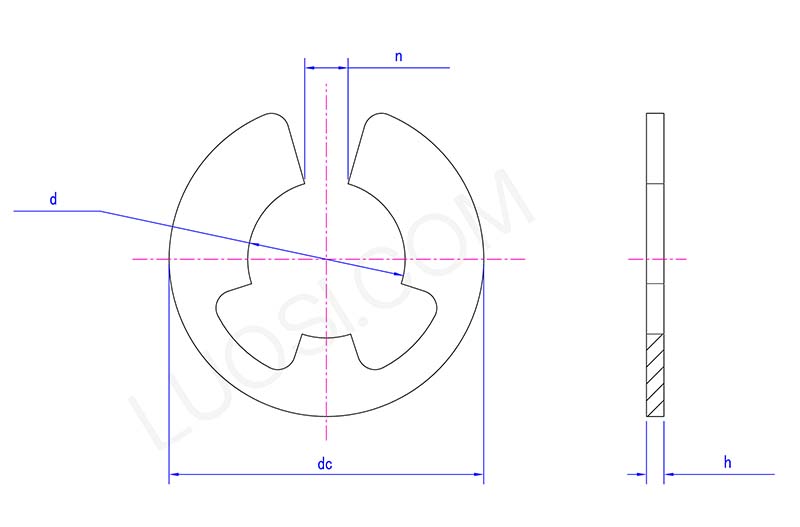

E type snap ring Structure diagram

సోమ	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d గరిష్టంగా	5	6	7	8	9	10	12	15	19	24	30
d నిమి	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h గరిష్టంగా	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h నిమి	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n గరిష్టంగా	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n నిమి	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc గరిష్టంగా	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

రెగ్యులర్ తనిఖీ మరియు నిర్వహణ

E టైప్ స్నాప్ రింగ్ ఎక్కువసేపు ఉండేలా చేయడానికి, వాటిని తుప్పు పట్టడం, పగుళ్లు లేదా వంగడం, ప్రత్యేకించి భారీ వినియోగ మెషీన్‌లలో తనిఖీ చేయండి. వాటి గ్రూవ్‌లను శుభ్రంగా ఉంచండి, తద్వారా అవి ఎలా సరిపోతాయో దానితో మురికి ఉండదు. చాలా రుద్దడం ఉంటే, విషయాలు సున్నితంగా జారడంలో సహాయపడటానికి గ్రీజును జోడించండి.

ఇన్‌స్టాల్ చేస్తున్నప్పుడు, వాటిని అతిగా సాగదీయడం లేదా వాటిని చాలా గట్టిగా కొట్టడం నివారించండి, అది కాలక్రమేణా రింగ్‌ను బలహీనపరుస్తుంది. మీరు నష్టాన్ని గుర్తించినట్లయితే, వాటిని మార్చుకోండి. మెటీరియల్ క్షీణించకుండా ఉండటానికి అదనపు వస్తువులను పొడి ప్రదేశంలో (చాలా వేడిగా లేదా చల్లగా ఉండకూడదు) నిల్వ చేయండి. సురక్షితమైన నిర్వహణ కోసం స్నాప్ రింగ్ శ్రావణాలను ఉపయోగించండి.

పర్యావరణ కారకాల ప్రభావం

ప్ర: ఉష్ణోగ్రత లేదా తేమ వంటి పర్యావరణ కారకాలు అంతర్గత నిలుపుదల రింగ్ పనితీరును ఎలా ప్రభావితం చేస్తాయి?

A:మీరు తప్పు పదార్థాన్ని ఎంచుకుంటే, అధిక వేడి లేదా తేమ E రకం స్నాప్ రింగ్‌ను గందరగోళానికి గురి చేస్తుంది. కార్బన్ స్టీల్ రింగ్‌లు (బలమైనవి) తుప్పు-నిరోధక పూతని కలిగి ఉండకపోతే తడి ప్రదేశాలలో తుప్పు పట్టవచ్చు. స్టెయిన్‌లెస్ స్టీల్స్ (సాధారణ 304/316 గ్రేడ్‌లు వంటివి) తేమను బాగా నిరోధిస్తాయి కానీ 400°C కంటే ఎక్కువ బలాన్ని కోల్పోతాయి. కొన్ని స్టెయిన్‌లెస్ స్టీల్స్ లేదా ప్రత్యేక లోహాలు గడ్డకట్టే ఉష్ణోగ్రతల వద్ద అనువైనవిగా ఉంటాయి. ఆమ్లాలు లేదా ద్రావకాలు వంటి రసాయనాలు చేరి ఉంటే, నాన్-రియాక్టివ్ పూత (టెఫ్లాన్ వంటివి) ఎంచుకోండి.

తగిన సిఫార్సు చేయగల ప్రొఫెషనల్ టీమ్ మా వద్ద ఉందిఉత్పత్తులువినియోగ దృశ్యాలు మరియు అవసరాల ఆధారంగా మరియు అనుకూలీకరించిన సేవలను కూడా అందిస్తాయి.

ఉత్పత్తి లక్షణాలు మరియు గ్రేడ్‌లు

E టైప్ స్నాప్ రింగ్ విభిన్న అప్లికేషన్ అవసరాలను తీర్చడానికి స్పష్టమైన స్పెసిఫికేషన్ గ్రేడ్‌లను కలిగి ఉంది మరియు స్పెసిఫికేషన్‌లు ప్రధానంగా పరిమాణం, మెటీరియల్ మరియు లోడ్-బేరింగ్ కెపాసిటీ ద్వారా నిర్ణయించబడతాయి. పరిమాణం పరంగా, కీలక పారామీటర్లలో అంతర్గత వ్యాసం, బయటి వ్యాసం మరియు మందం ఉన్నాయి, సాధారణ అంతర్గత వ్యాసం ప్రామాణిక గ్రేడ్‌ల కోసం 3 మిమీ నుండి 50 మిమీ వరకు ఉంటుంది. ఈ పరిమాణాలు యాంత్రిక సమావేశాలలో సాధారణ షాఫ్ట్ మరియు రంధ్ర పరిమాణాలకు సరిపోయేలా రూపొందించబడ్డాయి. మెటీరియల్ గ్రేడ్‌లు కార్బన్ స్టీల్ గ్రేడ్ (SWRM12) మరియు స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్ (SUS304, SUS316) వంటి బేస్ మెటీరియల్ ఆధారంగా విభజించబడ్డాయి, ఇక్కడ కార్బన్ స్టీల్ గ్రేడ్‌లు సాధారణ లోడ్ దృశ్యాలు మరియు తుప్పు-నిరోధక అవసరాల కోసం స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌లు. లోడ్-బేరింగ్ గ్రేడ్‌లు అవి భరించగలిగే గరిష్ట అక్షసంబంధ భారం ప్రకారం వర్గీకరించబడతాయి, చిన్న మోటార్లు వంటి లైట్-లోడ్ పరికరాల కోసం తక్కువ-గ్రేడ్ (500N వరకు), మరియు ఆటోమోటివ్ ట్రాన్స్‌మిషన్‌ల వంటి భారీ యంత్రాల కోసం అధిక-గ్రేడ్ (2000N కంటే ఎక్కువ). ప్రతి స్పెసిఫికేషన్ గ్రేడ్ ఉత్పత్తి ప్యాకేజింగ్‌పై గుర్తించబడింది మరియు వినియోగదారులు నిర్దిష్ట అసెంబ్లీ అవసరాలు మరియు ఆపరేటింగ్ పరిస్థితుల ఆధారంగా తగిన గ్రేడ్‌ను ఎంచుకోవాలి.
