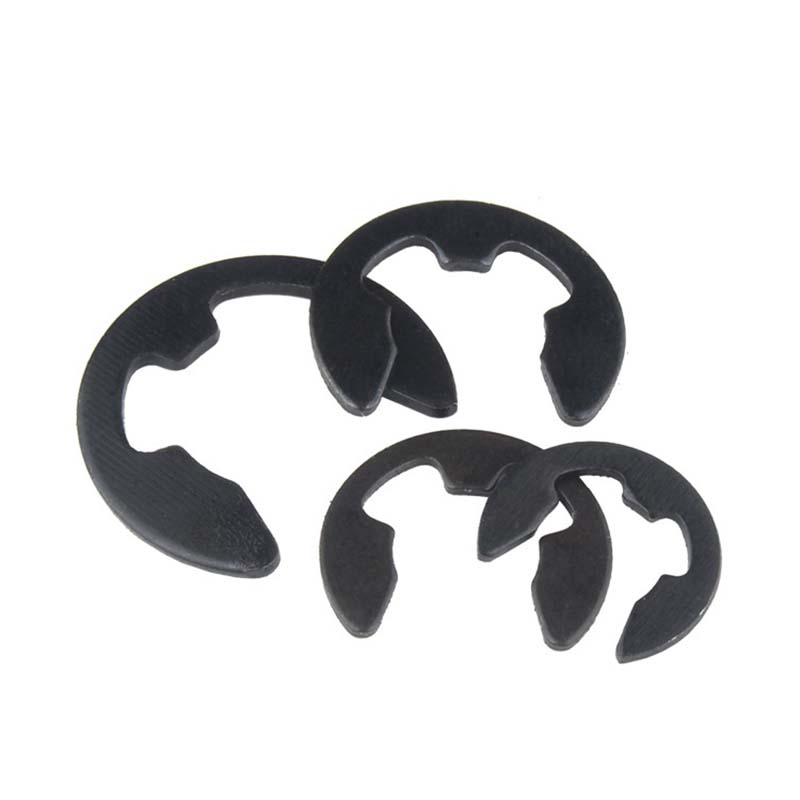

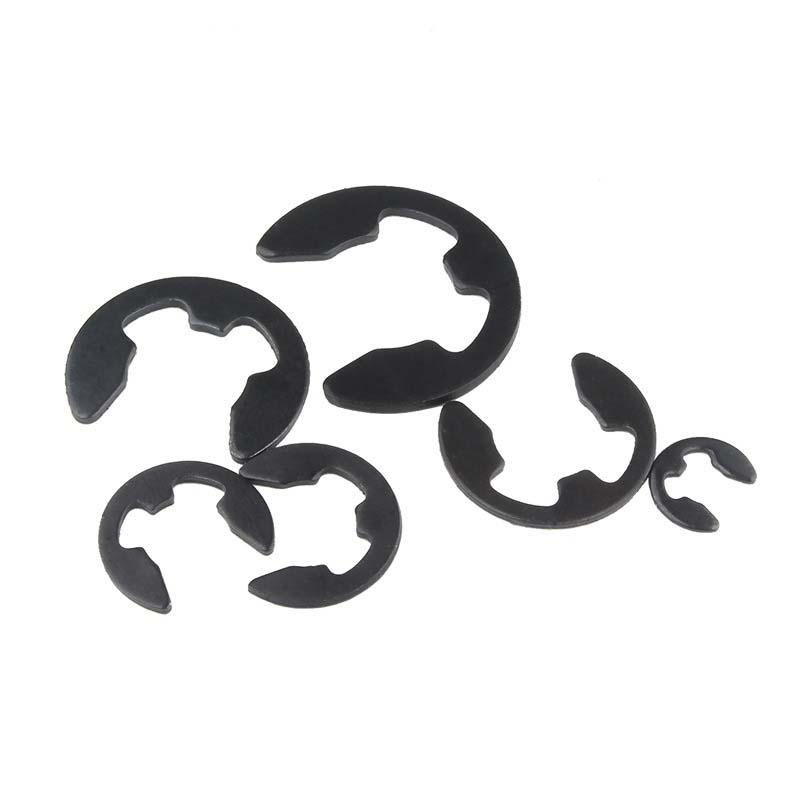

E సర్క్లిప్

E సర్క్లిప్‌ను E-టైప్ రిటైనింగ్ రింగ్ అని కూడా పిలుస్తారు. ఇందులో రెండు ప్రధాన రకాలు ఉన్నాయి: హౌసింగ్ బోర్‌ల కోసం అంతర్గత రింగ్‌లు మరియు షాఫ్ట్ ఇన్‌స్టాలేషన్‌ల కోసం బాహ్య రింగ్‌లు. ISO ధృవీకరణలతో, Xiaoguo® అన్ని ఉత్పత్తులు కఠినమైన అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండేలా చూస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

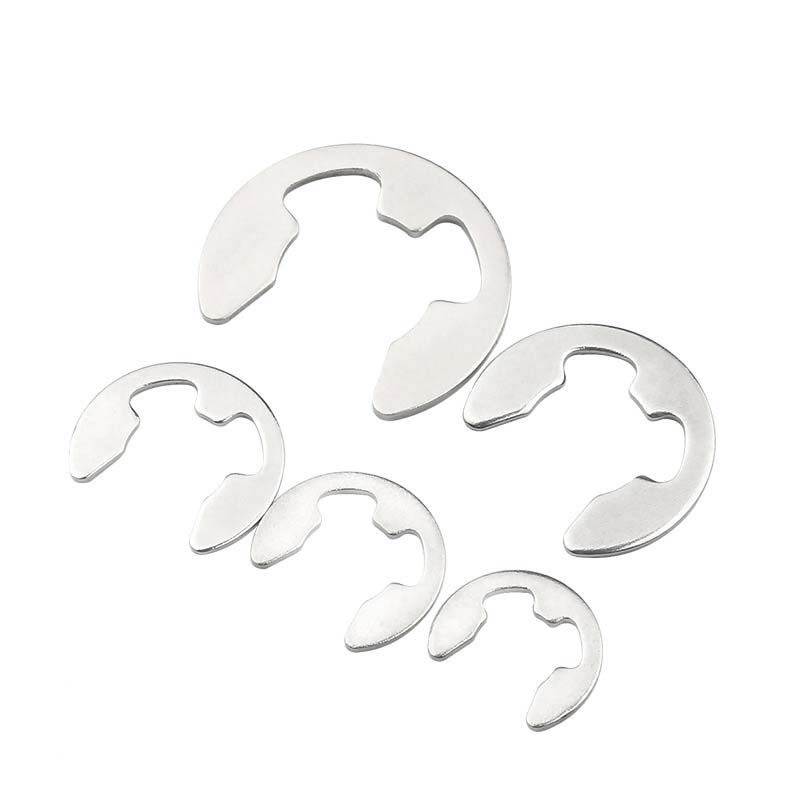

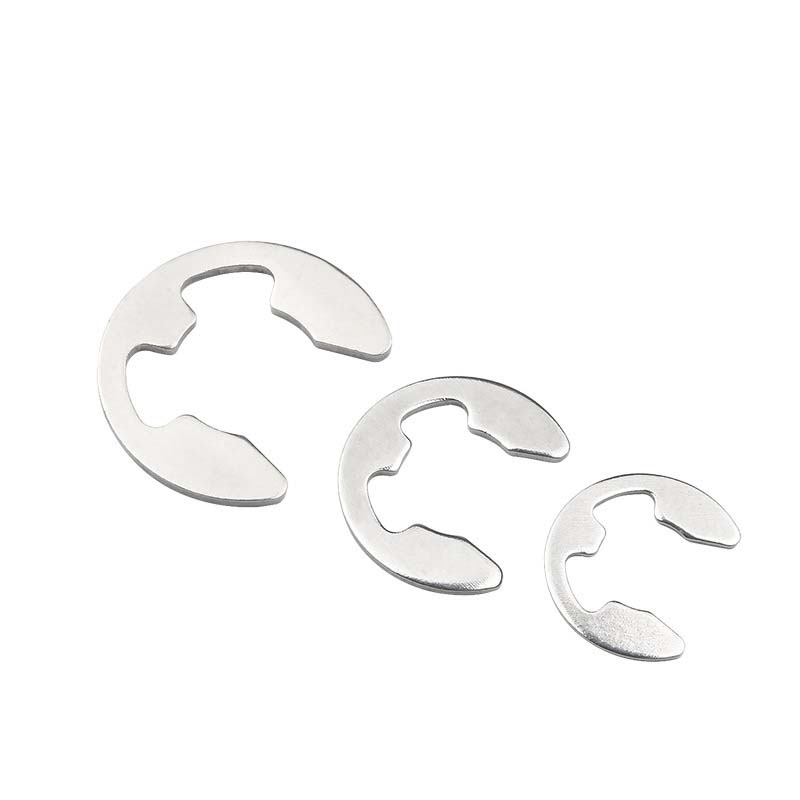

స్టెయిన్‌లెస్ స్టీల్, కార్బన్ స్టీల్, అల్యూమినియం లేదా టైటానియం అల్లాయ్ వంటి అనేక మెటీరియల్‌లను E సర్కిప్‌ల కోసం ఎంచుకోవచ్చు. విభిన్న అవసరాలు మరియు దృశ్యాలకు అనుగుణంగా సరైన మెటీరియల్‌ని ఎంచుకోండి. స్టెయిన్‌లెస్ స్టీల్ సాగే రిటైనింగ్ రింగ్‌లు తుప్పు-నిరోధకత మరియు తుప్పు-నిరోధకత మరియు సముద్ర లేదా రసాయన వాతావరణంలో ఉపయోగించడానికి మరింత అనుకూలంగా ఉంటాయి. కార్బన్ స్టీల్ సాగే రిటైనింగ్ రింగ్‌లు అధిక కాఠిన్యాన్ని కలిగి ఉండేలా వేడి-చికిత్స చేయబడతాయి, తద్వారా అధిక తన్యత బలం కలిగి ఉంటాయి మరియు భారీ యంత్రాలకు అనువుగా ఉంటాయి. అల్యూమినియం లేదా టైటానియం మిశ్రమం సాగే రిటైనింగ్ రింగ్ అనేది తేలికైన రిటైనింగ్ రింగ్, ఇది బలంగా మరియు మన్నికైనదిగా ఉంటుంది. Inconel® అనేది శక్తి లేదా క్షేత్ర ఉష్ణోగ్రతలలో తట్టుకోగల మిశ్రమం. సరైన పదార్థాన్ని ఎంచుకోవడం అనవసరమైన ఖర్చులను తగ్గిస్తుంది, భర్తీ యొక్క ఫ్రీక్వెన్సీని తగ్గిస్తుంది మరియు దుస్తులు-నిరోధకత మరియు మన్నికైనది. Xiaoguo® DIN, ISO మరియు ANSI వంటి పరిశ్రమ ప్రమాణాలకు అనుగుణంగా తయారు చేస్తుంది మరియు నాణ్యత హామీ ఇవ్వబడుతుంది.

అప్లికేషన్

మీరు భాగాలను గట్టిగా ఉంచాల్సిన మెకానికల్ సెటప్‌లలో E సర్క్లిప్‌లు చాలా ఉపయోగకరంగా ఉంటాయి. అవి మోటార్ల లోపల బేరింగ్‌లు, ట్రాన్స్‌మిషన్‌లలో గేర్లు మరియు హైడ్రాలిక్ సిస్టమ్‌లలో పిస్టన్‌లను కలిగి ఉంటాయి. కార్ల కోసం, అవి యాక్సిల్ సెటప్‌లు మరియు బ్రేక్ సిస్టమ్‌లలో ఉపయోగించబడతాయి, అయితే ఫ్యాక్టరీలలో, మీరు వాటిని కన్వేయర్ బెల్ట్‌లు మరియు పంప్ షాఫ్ట్‌లలో కనుగొంటారు. ఎలక్ట్రానిక్స్‌లో, చిన్న రిటైనింగ్ రింగ్‌లు కనెక్టర్లను చుట్టూ కదలకుండా ఉంచుతాయి. అవి విండ్ టర్బైన్‌లలోని గేర్ బాక్స్‌ల వంటి గ్రీన్ ఎనర్జీ సెటప్‌లలో కూడా పని చేస్తాయి. భాగాలను అక్షీయంగా స్లైడింగ్ చేయకుండా ఆపడం ద్వారా, ఈ రింగ్‌లు యంత్రాలు మరింత స్థిరంగా పనిచేసేలా చేస్తాయి, నిర్వహణ సమయాన్ని తగ్గించుకుంటాయి మరియు రోబోటిక్స్, మెడికల్ గాడ్జెట్‌లు మరియు భారీ యంత్రాలు వంటి అనేక రంగాలలో పరికరాలు ఎక్కువసేపు ఉండేలా చేస్తాయి.

E Circlip

పరిమాణం

ప్ర: తగిన E-రకం సర్క్లిప్ సైజు మరియు రకాన్ని ఎలా ఎంచుకోవాలి?

జ: సరైన సర్‌క్లిప్‌ను ఎంచుకునేటప్పుడు, మీరు బోర్ లేదా షాఫ్ట్ పరిమాణం, గాడి స్పెక్స్ మరియు దానిని హ్యాండిల్ చేయడానికి ఎంత అక్షసంబంధ లోడ్ అవసరమో చూడాలి. షాఫ్ట్/బోర్ వ్యాసం మరియు గాడి లోతు/వెడల్పును ఖచ్చితంగా కొలవడానికి సరైన సాధనాలను ఉపయోగించండి. ఈ కొలతలను ప్రామాణిక రింగ్ సైజులతో సరిపోల్చడానికి Xiaoguo® గైడ్‌లు లేదా చార్ట్‌లను (DIN 471/472 లేదా ANSI B27.1 వంటివి) తనిఖీ చేయండి.

అనుకూల సెటప్‌ల కోసం, లోడ్ స్థిరంగా ఉందా లేదా కాలక్రమేణా మారుతుందా అనే దాని గురించి ఆలోచించండి. స్పైరల్ రింగ్‌లు వేర్వేరు దిశల్లోకి నెట్టే లోడ్‌లకు ఉత్తమం, అయితే టేపర్డ్ రింగులు హై-స్పీడ్ స్పిన్నింగ్ భాగాలకు బాగా పని చేస్తాయి. మీకు ఖచ్చితంగా తెలియకుంటే, ఉద్యోగ ఒత్తిడిని రింగ్ నిర్వహించగలదని నిర్ధారించుకోవడానికి FEA పరీక్ష చేయడం గురించి మమ్మల్ని అడగవచ్చు.

పరిమాణాన్ని తప్పుగా పొందడం చాలా పెద్ద విషయం, ఇది ఉంగరాన్ని వంగిపోయేలా చేస్తుంది, గాడిని దెబ్బతీస్తుంది లేదా మొత్తం అసెంబ్లీ విఫలమయ్యేలా చేస్తుంది. కాబట్టి జాగ్రత్తగా కొలవడానికి సమయాన్ని వెచ్చించండి మరియు ఉద్యోగానికి అవసరమైన దానికి రింగ్‌ని సరిపోల్చండి.

సోమ	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
d గరిష్టంగా	2	2.5	3	3.5	4	5	6	8	9	12	15
d నిమి	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n గరిష్టంగా	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n నిమి	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h గరిష్టంగా	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
h నిమి	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
dc గరిష్టంగా	5	6	7	8	9	10	12	16	18	24	30

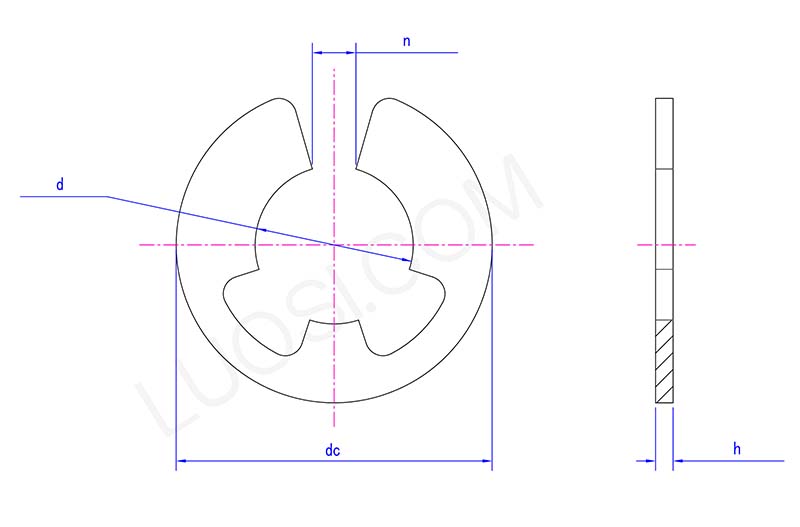

E Circlip Structure diagram

ఉత్పత్తి పదార్థం

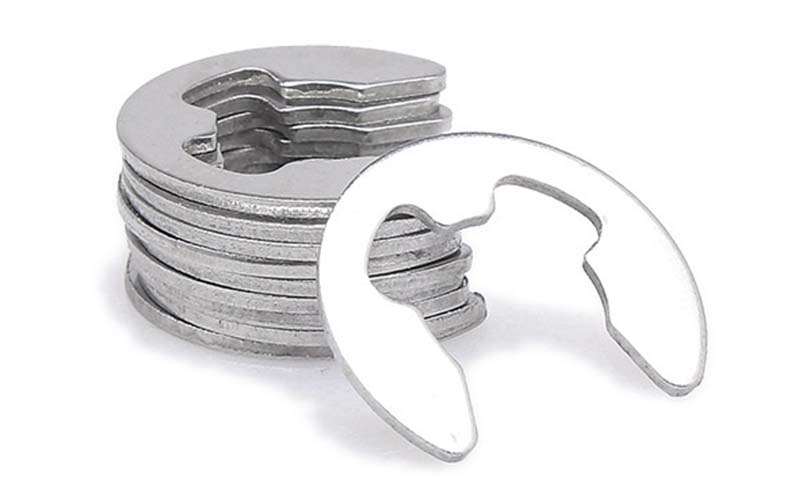

E Circlip ప్రధానంగా మెటల్ మెటీరియల్‌తో తయారు చేయబడింది, అప్లికేషన్ వాతావరణం మరియు అవసరాల ఆధారంగా నిర్దిష్ట రకాన్ని ఎంపిక చేస్తారు. కార్బన్ స్టీల్ అనేది అత్యంత సాధారణ పదార్థం, ఇది సరసమైనది మరియు ప్రాథమిక బలాన్ని కలిగి ఉంటుంది, అధిక తుప్పు నిరోధక అవసరాలు లేకుండా సాధారణ ఇండోర్ పరిసరాలకు అనుకూలంగా ఉంటుంది. ఈ కార్బన్ స్టీల్ క్లాస్‌ప్‌లు సాధారణంగా తుప్పు పట్టకుండా నిరోధించడానికి గాల్వనైజేషన్ లేదా ఎలెక్ట్రోఫోరేసిస్‌తో ఉపరితల-చికిత్స చేస్తారు. బహిరంగ పరికరాలు లేదా తేమతో కూడిన వాతావరణం వంటి అధిక తుప్పు నిరోధకత అవసరాలతో కూడిన దృశ్యాల కోసం, స్టెయిన్‌లెస్ స్టీల్ ఉపయోగించబడుతుంది. సాధారణ స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌లలో 304 మరియు 316 ఉన్నాయి, ఇవి ఆక్సీకరణ మరియు తుప్పును సమర్థవంతంగా నిరోధించగలవు. ఆటోమోటివ్ ఇంజన్ కంపార్ట్‌మెంట్‌ల వంటి కొన్ని అధిక-ఉష్ణోగ్రత లేదా అధిక-శక్తి అనువర్తనాల్లో, వేడి నిరోధకత మరియు తన్యత బలాన్ని పెంచడానికి మిశ్రమం ఉక్కును స్వీకరించారు. ప్రత్యేక కాంతి-లోడ్ దృశ్యాల కోసం తక్కువ సంఖ్యలో E సర్క్యూట్‌లు అల్యూమినియం మిశ్రమంతో తయారు చేయబడ్డాయి, ఇది తేలికైనది మరియు ప్రాసెస్ చేయడం సులభం. పదార్థ ఎంపిక నేరుగా చేతులు కలుపుట యొక్క సేవా జీవితాన్ని మరియు పనితీరును ప్రభావితం చేస్తుంది, కాబట్టి ఇది పర్యావరణ తేమ, ఉష్ణోగ్రత, లోడ్ మోసే సామర్థ్యం మరియు తుప్పు ప్రమాదాలు వంటి కారకాల ద్వారా నిర్ణయించబడుతుంది.
