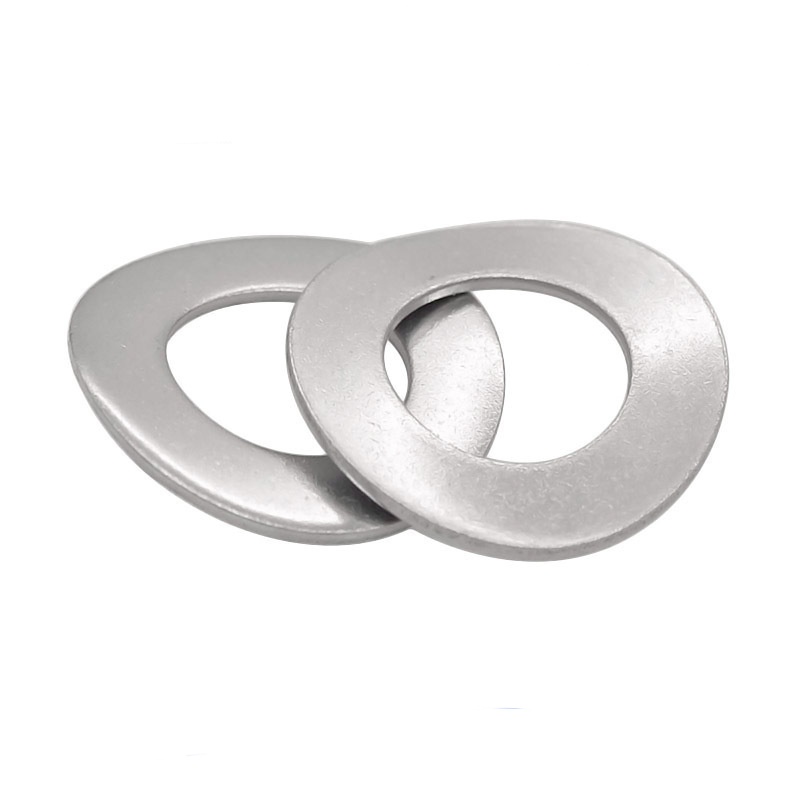

DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్

Xiaoguo® ఫ్యాక్టరీ ద్వారా ఉత్పత్తి చేయబడిన DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్ ప్రత్యేకమైన డిజైన్‌ను కలిగి ఉంది. ఈ డిజైన్ బేరింగ్‌ల వంటి భాగాల మధ్య స్థిరమైన అక్షసంబంధ ప్రీలోడ్ శక్తిని అందించగలదు, అక్షసంబంధమైన క్లియరెన్స్‌ను తొలగించగలదు, ఉతికే యంత్రాలు కదలకుండా నిరోధించగలదు మరియు తద్వారా మొత్తం వినియోగాన్ని ప్రభావితం చేయకుండా చేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్ అనేది ఒకే లేదా బహుళ ఆర్క్-ఆకారపు బెండింగ్ స్ట్రక్చర్‌తో సాగే మెటల్ రబ్బరు పట్టీ. ఇది దాని స్వంత ఆర్క్ డిఫార్మేషన్ ద్వారా సాగే ప్రీలోడ్ శక్తిని ఉత్పత్తి చేస్తుంది మరియు బోల్ట్‌లు మరియు గింజల క్రింద సమీకరించబడుతుంది. ఇది ఫాస్టెనర్‌ల కనెక్షన్‌లో అంతరాన్ని తొలగించడానికి, ప్రీలోడ్ ఫోర్స్‌ను నిర్వహించడానికి, థర్మల్ విస్తరణకు లేదా ధరించడానికి భర్తీ చేయడానికి మరియు మితమైన కంపనాన్ని నిరోధించడానికి ఉపయోగించబడుతుంది.

పేరు	DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్
మెటీరియల్	స్టెయిన్‌లెస్ స్టీల్/అల్లాయ్ స్టీల్/కార్బన్ స్టీల్/ఇత్తడి/స్ప్రింగ్ స్టీల్
ప్రమాణాలు	DIN137A
థ్రెడ్	మెట్రిక్/మెట్రిక్
పరిమాణాలు	M2-M12
ముగించు	జింక్/నలుపు/సహజమైన/ఇతరులు
అనుకూలీకరించదగినది	అవును
నమూనా	అవును

నిర్మాణం పరిచయం

DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్ నిర్మాణం ఎలా ఉంటుంది? సరళంగా చెప్పాలంటే, ఇది ఒక ఆర్క్ ఆకారంతో ఒక చిన్న మెటల్ రింగ్.

【మొత్తం ఆకారం】

DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్ సాధారణ ఫ్లాట్ వాషర్ కాదు. మీరు దానిని మీ చేతిలో పట్టుకుంటే, అది ఫ్లాట్‌గా ఉండకుండా దానంతట అదే ఉబ్బినట్లు మీరు చూస్తారు. ఇది ఉబ్బిన విధానాన్ని బట్టి, ప్రధానంగా రెండు నిర్మాణాలు ఉన్నాయి:

(1) సింగిల్-వేవ్ ఆర్క్ ఆకారం (చిన్న వంపు వంతెన వంటిది)

మొత్తం ఉతికే యంత్రం ఒకే ఆర్క్ ఆకారాన్ని కలిగి ఉంటుంది, మధ్యలో ఎత్తుగా మరియు భుజాలు తక్కువగా ఉండి, చిన్న వంపు వంతెనను పోలి ఉంటాయి. దాని స్వేచ్ఛా స్థితిలో, దాని సహజ ఎత్తు దాని మందం కంటే చాలా ఎక్కువగా ఉంటుంది. ఇది చదును చేయబడినప్పుడు, అది రివర్స్ థ్రస్ట్‌ను ఉత్పత్తి చేస్తుంది.

(2) మల్టీ-వేవ్ (ఉంగరాల బంగాళాదుంప చిప్స్ వంటివి)

వాషర్‌లో రెండు లేదా అంతకంటే ఎక్కువ తరంగాలు ఉంటాయి, శిఖరాలు మరియు లోయలు ఏకాంతరంగా మరియు చుట్టుకొలత చుట్టూ లూప్ అవుతూ ఉంటాయి. ఈ నిర్మాణం కంప్రెస్ చేయబడినప్పుడు, వైకల్యం ఒకే తరంగం వలె ముఖ్యమైనది కాదు, కానీ స్థితిస్థాపకత మరింత ఏకరీతిగా ఉంటుంది.

ఈ రెండు రకాల దుస్తులను ఉతికే యంత్రాలు రెండూ పూర్తి వృత్తాకార వలయాలు, మధ్యలో రంధ్రం మరియు అంచుల చుట్టూ కోతలు లేవు. పదార్థం యొక్క మందం అంతటా ఒకే విధంగా ఉంటుంది.

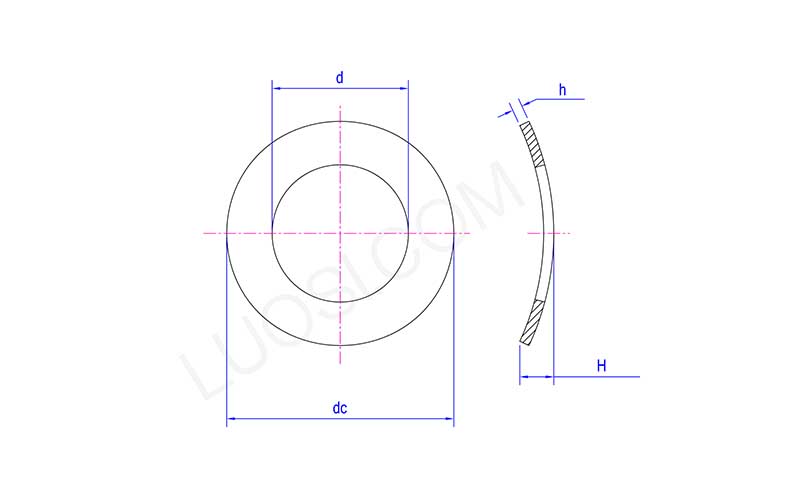

DIN137A Curved Spring Washer

సోమ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d నిమి	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d గరిష్టంగా	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc నిమి	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc గరిష్టంగా	4.5	5.5	6	8	10	11	15	18
H నిమి	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H గరిష్టంగా	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【కీలక నిర్మాణ భాగాలు】

(1) ఆర్క్-ఆకారపు ఆకృతి (కోర్)

రబ్బరు పట్టీ దాని ఉచిత స్థితిలో ఫ్లాట్ కాదు; బదులుగా, ఇది వృత్తాకార దిశలో ఒకే ఆర్క్ ఉపరితలం (వంపు వంతెన వంటిది) లేదా బహుళ అలలను (తరంగాలు వంటివి) అందిస్తుంది.

ఈ వంపు/తరంగ ఆకృతి స్థితిస్థాపకత యొక్క మూలం.

(2) క్లోజ్డ్-లూప్ నాన్-కటింగ్

DIN137A కర్వ్డ్ స్ప్రింగ్ వాషర్ అనేది ఎలాంటి స్పైరల్ కట్స్ లేకుండా పూర్తి రింగ్.

(3) ఏకరీతి మందం విభాగం

రబ్బరు పట్టీ యొక్క మందం మొత్తం చుట్టుకొలత అంతటా ఏకరీతిగా ఉంటుంది, క్రమంగా మార్పు లేదా స్థానిక సన్నబడటం లేకుండా.

(4) బయటి వ్యాసం మరియు లోపలి వ్యాసం నిష్పత్తి

బయటి వ్యాసం మరియు లోపలి వ్యాసం యొక్క నిష్పత్తి ఉతికే యంత్రం యొక్క దృఢత్వం మరియు సహాయక ప్రాంతాన్ని ప్రభావితం చేస్తుంది.
