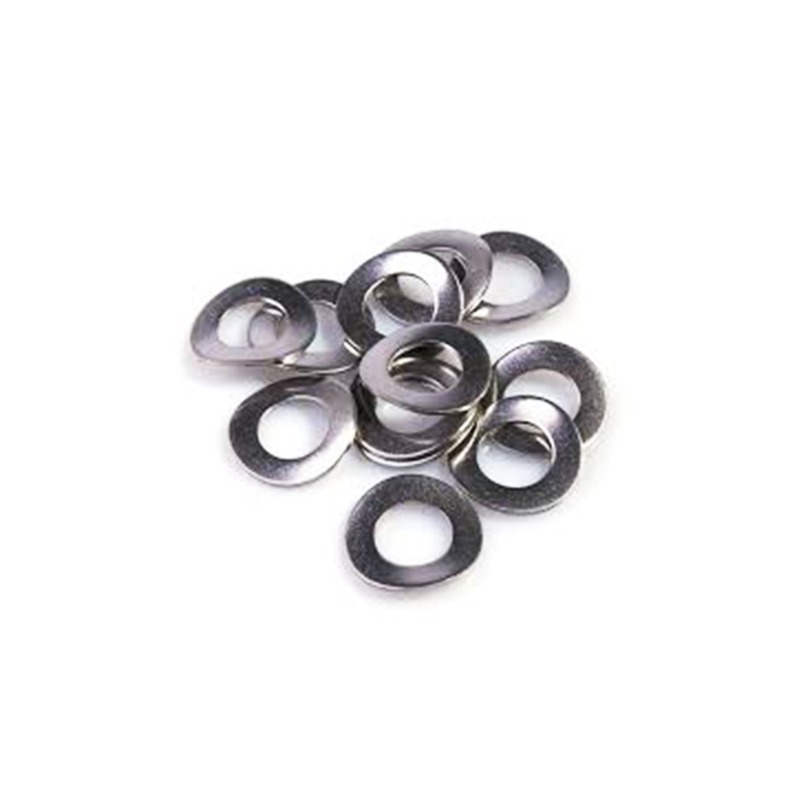

DIN 137A స్పెసిఫికేషన్స్ కర్వ్డ్ స్ప్రింగ్ వాషర్స్

DIN 137A స్పెసిఫికేషన్స్ కర్వ్డ్ స్ప్రింగ్ వాషర్స్ యొక్క పని సూత్రం మెటల్ యొక్క సాగే వైకల్యంపై ఆధారపడి ఉంటుంది.

(1) ఉచిత స్థితి (ఇన్‌స్టాల్ చేయబడలేదు)

DIN 137A స్పెసిఫికేషన్స్ కర్వ్డ్ స్ప్రింగ్ వాషర్స్ దాని సహజ స్థితిలో ఫ్లాట్ కాదు కానీ ఆర్క్-ఆకారపు ఉబ్బెత్తు (సింగిల్ వేవ్) లేదా బహుళ తరంగాలు (బహుళ తరంగాలు) కలిగి ఉంటాయి. ఈ సమయంలో, ఇది సహజ ఎత్తు H ను కలిగి ఉంటుంది, ఇది రబ్బరు పట్టీ యొక్క మందం t కంటే ఎక్కువగా ఉంటుంది.

(2) కుదింపు ప్రక్రియ (బోల్ట్‌లను బిగించడం)

బోల్ట్‌లు లేదా గింజలు బిగించినప్పుడు, బోల్ట్ హెడ్/నట్ మరియు వర్క్‌పీస్ మధ్య ఉతికే యంత్రాలు శాండ్‌విచ్ చేయబడతాయి. బిగించే శక్తి పెరిగేకొద్దీ, ఆర్క్ ఆకారంలో లేదా ఉంగరాల ఆకారం క్రమంగా చదును చేయబడుతుంది.

అసెంబ్లీ మరియు బిగుతు ప్రక్రియ సమయంలో, బోల్ట్ యొక్క దిగువ భాగం ఆర్క్-ఆకారపు నిర్మాణాన్ని ఫ్లాట్‌గా నొక్కుతుంది, దీని వలన వాషర్ సాగే రీబౌండ్ ఒత్తిడిని ఉత్పత్తి చేస్తుంది.

(3) ప్రీలోడ్‌ను నిర్వహించడం (పని స్థితి)

DIN 137A స్పెసిఫికేషన్స్ కర్వ్డ్ స్ప్రింగ్ వాషర్‌లు చదును చేయబడిన తర్వాత, ఇది ఎల్లప్పుడూ దాని అసలు ఆర్క్ ఆకృతికి తిరిగి రావాలని కోరుకుంటుంది. ఈ పునరుద్ధరణ శక్తి నిరంతర అక్షసంబంధ థ్రస్ట్‌గా మార్చబడుతుంది, బోల్ట్ హెడ్ మరియు వర్క్‌పీస్ యొక్క ఉపరితలంపై నొక్కడం.

బిగించడం పూర్తయిన తర్వాత, ఉతికే యంత్రం నిరంతర రివర్స్ సాగే టెన్షన్‌ను నిర్వహిస్తుంది, బోల్ట్ యొక్క తలపై మరియు కనెక్ట్ చేయబడిన భాగం యొక్క ఉపరితలంపై నిరంతరం నొక్కడం.

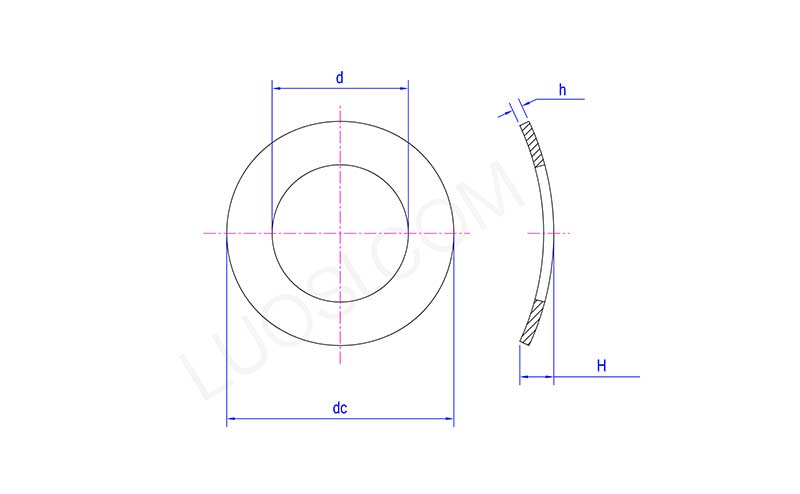

సోమ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d నిమి	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d గరిష్టంగా	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc నిమి	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc గరిష్టంగా	4.5	5.5	6	8	10	11	15	18
H నిమి	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H గరిష్టంగా	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

కస్టమ్ DIN 137A స్పెసిఫికేషన్స్ కర్వ్డ్ స్ప్రింగ్ వాషర్స్

Xiaoguo® మీకు DIN 137A స్పెసిఫికేషన్‌లు కర్వ్డ్ స్ప్రింగ్ వాషర్‌లను అనుకూలీకరించడానికి మిమ్మల్ని అనుమతిస్తుంది. మీరు పరిమాణం, తరంగాల సంఖ్య, పదార్థం, ఉపరితల ముగింపు లేదా ప్యాకేజింగ్‌ను కూడా మార్చవచ్చు. ఆ విధంగా, ప్రతి వాషర్ మీ డిజైన్‌కు సరిగ్గా సరిపోతుంది.

(1) లోపలి వ్యాసం ID / బయటి వ్యాసం OD

M2 నుండి M100 లేదా అంతకంటే పెద్దది, డ్రాయింగ్‌ల ప్రకారం లోపలి మరియు బయటి వ్యాసాలు రెండింటినీ అనుకూలీకరించవచ్చు.

ఖచ్చితమైన సాధనాలు చిన్న పరిమాణం (M2–M5), భారీ యంత్రాలు పెద్ద పరిమాణం (M36–M100)

(2) మందం t

సాధారణ పరిధి: 0.3 mm - 3.0 mm. ప్రత్యేక అవసరాల కోసం, ఇది సన్నగా లేదా మందంగా ఉంటుంది.

లోడ్ నియంత్రణ మరియు అక్షసంబంధ స్థలం కాంపాక్ట్ అయినప్పుడు.

(3) పదార్థాలు

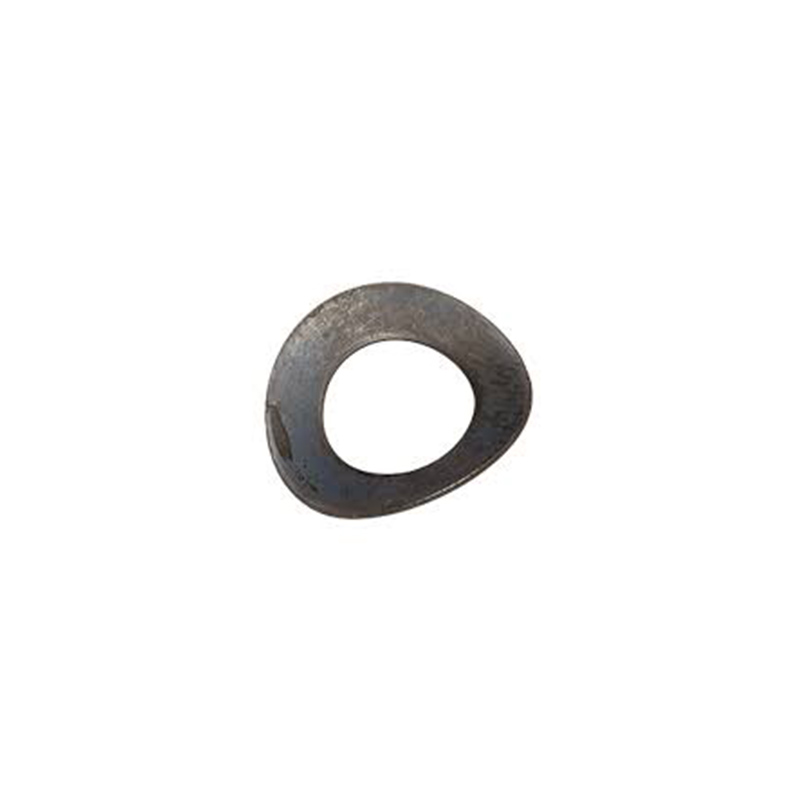

స్ప్రింగ్ స్టీల్, స్టెయిన్‌లెస్ స్టీల్ A2/A4, 17-7 PH, ఫాస్ఫర్ కాంస్య, బెరీలియం కాపర్, ఇంకోనెల్ మొదలైనవి.

రెగ్యులర్ అధిక స్థితిస్థాపకత, తుప్పు-ప్రూఫ్, అధిక ఉష్ణోగ్రత/ పేలుడు ప్రూఫ్/ నాన్-మాగ్నెటిక్

(4) ఉపరితల చికిత్స

గాల్వనైజింగ్, డాక్రోమెట్ కోటింగ్, బ్లాకెనింగ్, ఫాస్ఫేటింగ్, నికెల్ ప్లేటింగ్, పాసివేషన్, ట్రివాలెంట్ క్రోమియం పాసివేషన్ మొదలైనవి.

వ్యతిరేక తుప్పు, సరళత, ఇన్సులేషన్, ఘర్షణ గుణకం మెరుగుదల

(5) ప్యాకేజింగ్

ప్లాస్టిక్ సంచులు + కాగితపు పెట్టెలు, అనుకూలీకరించిన లేబుల్‌లు, మిశ్రమ ప్యాకేజింగ్ కిట్‌లు, రిటైల్ చిన్న పెట్టెలు, బయటి పెట్టె బార్‌కోడ్‌లు మొదలైనవి.
