కౌంటర్‌సంక్ ఎక్స్‌టర్నల్ టూత్ సెరేటెడ్ కోనికల్ లాక్ వాషర్స్

Xiaoguo® ఫ్యాక్టరీ యొక్క కౌంటర్‌సంక్ ఎక్స్‌టర్నల్ టూత్ సెరేటెడ్ కోనికల్ లాక్ వాషర్‌లు అంతర్నిర్మిత రీసెస్డ్ ఆకారాన్ని కలిగి ఉంటాయి. మీరు వాటిని ఉంచినప్పుడు, అవి భాగం ఉపరితలంతో లేదా దిగువ స్థాయిలో కూర్చుంటాయి, కాబట్టి మొత్తం బాహ్య ముఖం మృదువైన మరియు ఫ్లాట్‌గా ముగుస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఈ కౌంటర్‌సంక్ ఎక్స్‌టర్నల్ టూత్ సెరేటెడ్ కోనికల్ లాక్ వాషర్‌లు కోన్-ఆకారపు లాకింగ్ రింగ్‌లు మరియు బయటి అంచు చుట్టూ పళ్లతో ఉంటాయి. పల్లపు ఆకారం వాటిని రీసెస్డ్ మౌంటు రంధ్రాలలోకి సరిగ్గా సరిపోయేలా చేస్తుంది, కాబట్టి స్క్రూ హెడ్ పార్ట్ ఉపరితలంతో లేదా దిగువన ఫ్లష్ అవుతుంది. మీరు స్క్రూను బిగించినప్పుడు, కోన్ భాగం స్థిరమైన వసంత ఒత్తిడితో వెనుకకు నెట్టివేయబడుతుంది మరియు బయటి దంతాలు మూల పదార్థంలోకి కొరుకుతాయి. వస్తువులు వైబ్రేట్ అయినప్పుడు లేదా లోడ్‌లో కదులుతున్నప్పుడు అది ఫాస్టెనర్‌ను వదులుకోకుండా చేస్తుంది.

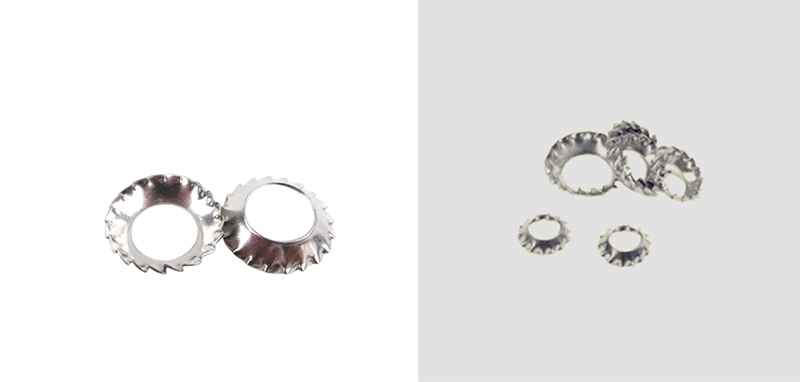

Countersunk External Tooth Serrated Conical Lock Washers

ఇన్‌స్టాలేషన్ గైడ్

కౌంటర్‌సంక్ ఎక్స్‌టర్నల్ టూత్ సెరేటెడ్ కోనికల్ లాక్ వాషర్‌ల కోసం ఇన్‌స్టాలేషన్ గైడ్ ఇక్కడ ఉంది. మీరు దీన్ని మీ ఆపరేషన్ కోసం సూచనగా ఉపయోగించవచ్చు.

(1) ఎంపిక లక్షణాలు

కౌంటర్‌సంక్ ఎక్స్‌టర్నల్ టూత్ సెరేటెడ్ కోనికల్ లాక్ వాషర్‌ల యొక్క సంబంధిత అంతర్గత మరియు బయటి వ్యాసాలను కౌంటర్‌సంక్ స్క్రూల స్పెసిఫికేషన్‌లతో సరిపోల్చండి. స్పెసిఫికేషన్లు చాలా పెద్దవిగా లేదా చాలా చిన్నవిగా ఉండకుండా స్థిరంగా ఉండాలి, ఇది ఫిట్ మరియు యాంటీ-లూసింగ్ ప్రభావాన్ని ప్రభావితం చేయవచ్చు.

(2) ఇన్‌స్టాలేషన్ దిశ (కీ పాయింట్)

శంఖు ఆకారపు కుంభాకార ఉపరితలం + స్క్రూ హెడ్ వైపు ఎదురుగా ఉన్న బాహ్య పంటి ఉపరితలం

ఫ్లాట్ బ్యాక్ ఉపరితలం వర్క్‌పీస్ షీట్ మెటల్ ఉపరితలానికి గట్టిగా జోడించబడాలి

రివర్స్ దిశలో ఇన్స్టాల్ చేయవద్దు. రివర్స్ డైరెక్షన్‌లో ఇన్‌స్టాల్ చేయడం వల్ల సాగే ప్రీ-టైటెనింగ్ మరియు టూత్ సర్ఫేస్ లాకింగ్ ఫంక్షన్‌లు కోల్పోతాయి.

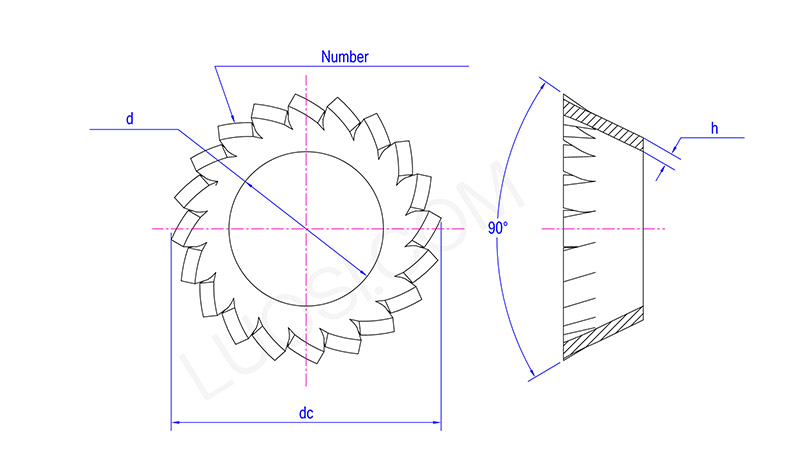

Countersunk External Tooth Serrated Conical Lock Washers

సోమ	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d నిమి	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d గరిష్టంగా	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
దంతాల సంఖ్య నిమి	10	12	12	14	14	16	18	20	26	28	30

(3) ఉతికే యంత్రాన్ని సరిగ్గా అమర్చండి

కౌంటర్‌సంక్ ఎక్స్‌టర్నల్ టూత్ సెరేటెడ్ కోనికల్ లాక్ వాషర్‌లను కౌంటర్‌సంక్ స్క్రూపైకి జారండి, ఆపై మొత్తం సెట్‌ను మౌంటు రంధ్రంలో ఉంచండి. ఉతికే యంత్రం యొక్క లోపలి టేపర్ స్క్రూ హెడ్ కోణానికి సరిపోయేలా సమలేఖనం చేస్తుంది.

(4) ముందుగా చేతిని బిగించండి

స్క్రూను చేతితో తిప్పడం ద్వారా ప్రారంభించండి. వాషర్‌కు వ్యతిరేకంగా ఫ్లాట్‌గా ఉంచండి మరియు అది నేరుగా ఉండేలా చూసుకోండి - టిల్టింగ్ లేదు.

(5) ప్రామాణిక టార్క్‌కి బిగించండి

రెంచ్‌ని ఉపయోగించండి మరియు సాధారణ టార్క్ స్పెక్‌కి బిగించండి. కోన్‌ను కొద్దిగా చదును చేయడానికి తగినంతగా పిండి వేయండి, తద్వారా ఇది కొంత స్ప్రింగ్ టెన్షన్‌ను ఇస్తుంది మరియు బయటి దంతాలు ఉపరితలంలోకి సున్నితంగా కొరుకుతాయి.

(6) గమనించవలసిన కొన్ని విషయాలు

అతిగా బిగించవద్దు - సిఫార్సు చేయబడిన టార్క్‌కు కట్టుబడి ఉండండి. దాన్ని కొట్టడానికి ఇంపాక్ట్ రెంచ్‌ని ఉపయోగించవద్దు.

దుస్తులను ఉతికే యంత్రాలను ఎప్పుడూ పేర్చకండి - ఒక్కో స్క్రూకు ఒకటి మాత్రమే ఉపయోగించండి. వాటిని పేర్చడం అసమాన ఒత్తిడిని సృష్టిస్తుంది, ఉతికే యంత్రాన్ని వంచి, దాని లాకింగ్ సామర్థ్యాన్ని చంపుతుంది.
