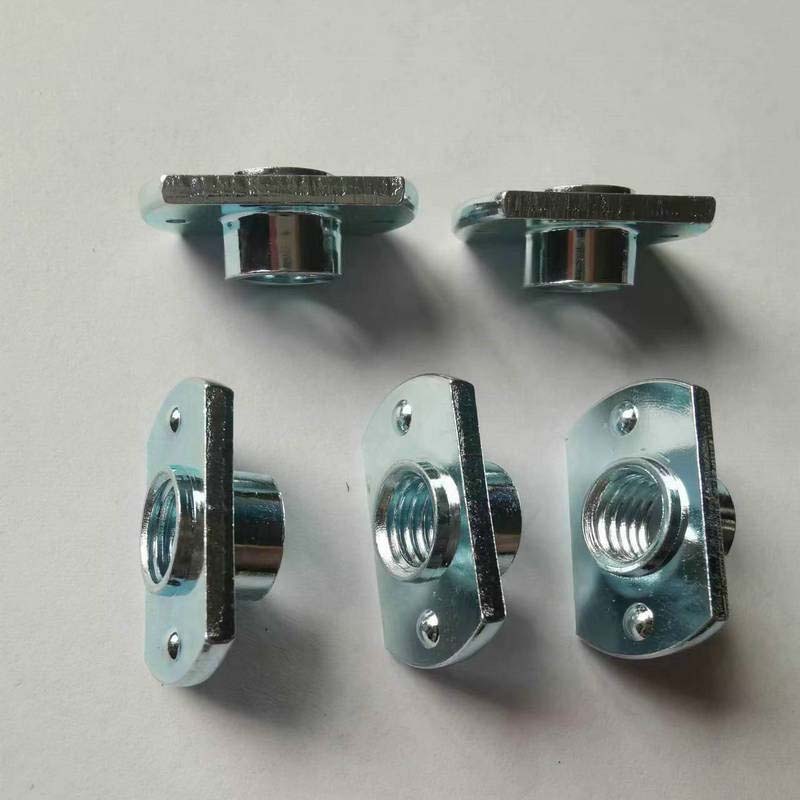

టైప్ 1Aతో T స్టైల్ వెల్డ్ నట్స్

టైప్ 1Aతో ఉన్న T స్టైల్ వెల్డ్ గింజలు ప్రత్యేకంగా వెల్డింగ్ లోహాల కోసం రూపొందించబడ్డాయి మరియు 1A స్పెసిఫికేషన్‌కు అనుగుణంగా ఉంటాయి, ఇది గట్టిగా సరిపోయేలా చేస్తుంది. మెటల్ ఫ్రేమ్‌లు, మద్దతు లేదా యాంత్రిక పరికరాలకు అనుకూలం, T- ఆకారపు డిజైన్ స్థలాన్ని ఆదా చేయడానికి సహాయపడుతుంది. Xiaoguo® ఫ్యాక్టరీ స్టాక్‌లో పెద్ద మొత్తంలో వస్తువులను కలిగి ఉంది. మేము నిర్దిష్ట అవసరాలకు అనుగుణంగా ఉత్పత్తులను అనుకూలీకరించవచ్చు మరియు అందించవచ్చు.

మోడల్:JIS B1196-3.1-2001

విచారణ పంపండి

ఉత్పత్తి వివరణ

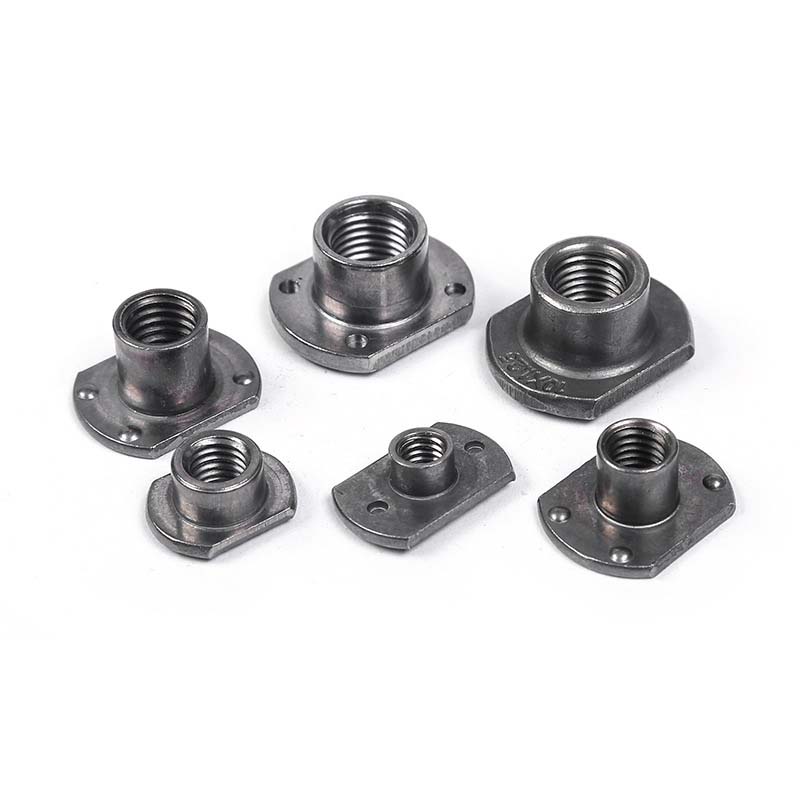

టైప్ 1Aతో ఉన్న T స్టైల్ వెల్డ్ గింజలు "T" అక్షరాన్ని పోలి ఉండే ఆకారాన్ని కలిగి ఉంటాయి, దిగువన థ్రెడ్ స్థూపాకార భాగం ఉంటుంది. అంచుపై అనేక చిన్న ప్రోట్రూషన్లు ఉన్నాయి, ఇవి ప్రత్యేకంగా వెల్డింగ్ కోసం రూపొందించబడ్డాయి. సాధారణ థ్రెడ్ లక్షణాలు M4 నుండి M12 వరకు ఉంటాయి.

ఉత్పత్తి పారామితులు

T style weld nuts with type 1A parameter

సోమ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
dk గరిష్టంగా	20.5	20.5	23.7	23.7	31	33.2
dk నిమి	19.5	19.5	22.3	22.3	29	30.8
గరిష్టంగా	12.25	12.25	14.3	14.3	19.4	21.5
నిమి	11.75	11.75	13.7	13.7	18.6	20.5
ds గరిష్టంగా	5.9	6.7	8.3	10.2	13.2	15.2
ds నిమి	5.4	6.2	7.8	9.5	12.5	14.5
k గరిష్టంగా	5.9	6.9	7.5	9	10.6	11.8
k నిమి	5.1	6.1	6.5	8	9.4	10.2
h గరిష్టంగా	1.4	1.4	1.85	1.85	2.3	2.3
h నిమి	1	1	1.35	1.35	1.7	1.7
d2 గరిష్టంగా	6.9	6.9	8.9	10.9	12.9	14.9
d2 నిమి	6.7	6.7	8.7	10.7	12.7	14.7
h2 గరిష్టంగా	0.8	0.8	0.8	0.8	1.2	1.2
h2 నిమి	0.6	0.6	0.6	0.6	1	1
d0 గరిష్టంగా	3.25	3.25	3.25	3.25	4.05	4.05
d0 నిమి	2.75	2.75	2.75	2.75	3.55	3.55
h1 గరిష్టంగా	0.6	0.6	0.6	0.6	0.7	0.7
h1 నిమి	0.4	0.4	0.4	0.4	0.5	0.5
d1 గరిష్టంగా	15.2	15.2	17.25	17.25	22.3	24.3
d1 నిమి	14.8	14.8	16.75	16.75	21.7	23.7

ఉత్పత్తి లక్షణాలు మరియు సంస్థాపన

టైప్ 1Aతో ఉన్న T స్టైల్ వెల్డ్ గింజలు విలక్షణమైన T- ఆకారపు నిర్మాణాన్ని కలిగి ఉంటాయి. ఫ్లేంజ్ మెటల్ ప్లేట్‌తో పరిచయ ప్రాంతాన్ని పెంచుతుంది, ఒత్తిడిని పంపిణీ చేస్తుంది మరియు వెల్డింగ్‌ను మరింత సురక్షితంగా చేస్తుంది. అంచుపై ఉన్న వెల్డింగ్ ప్రోట్రూషన్ల పరిమాణం మరియు ఎత్తు ఒకే విధంగా ఉంటాయి మరియు వెల్డింగ్ ప్రక్రియలో తాపన ఏకరీతిగా ఉంటుంది. దీని థ్రెడ్ ఖచ్చితత్వం ఎక్కువగా ఉంటుంది. బోల్ట్ స్క్రూ చేయబడినప్పుడు, ఎటువంటి జామింగ్ లేదా వదులుగా లేకుండా చాలా స్మూత్‌గా అనిపిస్తుంది.

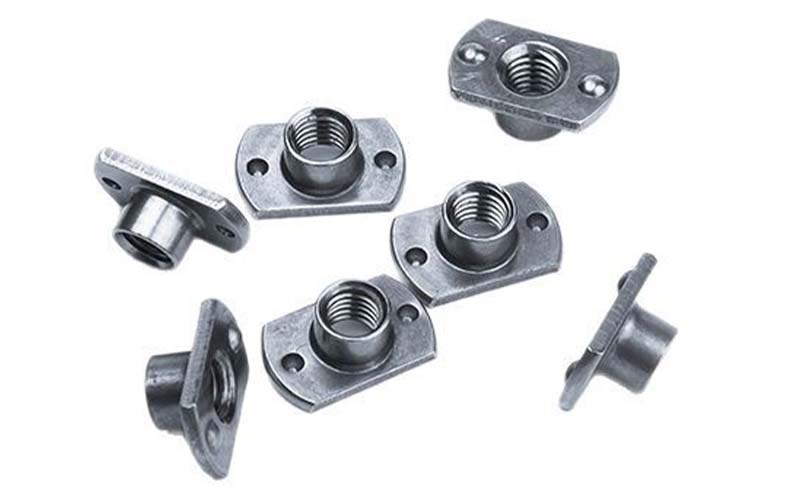

T style weld nuts with type 1A

1A T-రకం వెల్డ్ గింజలు వాటి ఆకృతికి పేరు పెట్టబడ్డాయి: షట్కోణ గింజ శరీరాన్ని దీర్ఘచతురస్రాకార బేస్ ప్లేట్ (ఫ్లేంజ్)పై అసాధారణంగా అమర్చారు. 1A రకం ఇది అంచు యొక్క అంచు చుట్టూ ఆర్క్ వెల్డింగ్ (MIG లేదా TIG) కోసం రూపొందించబడిందని సూచిస్తుంది. 'T' ఆకార రూపకల్పన మీరు కోరుకున్న ప్రదేశంలో థ్రెడ్ రంధ్రాలను ఉంచడానికి అనుమతిస్తుంది, మధ్యలో నట్‌ను ఇన్‌స్టాల్ చేయలేని అంచుకు సమీపంలో కూడా ఉంటుంది మరియు దానిని సులభంగా సాధించవచ్చు.

టైప్ 1A యొక్క T స్టైల్ వెల్డ్ గింజలను ఇన్‌స్టాల్ చేయడం అంటే దీర్ఘచతురస్రాకార అంచు యొక్క అంచున వెల్డింగ్ చేయడం. 1A రకం గింజ బేస్ ఫ్లాట్‌గా ఉంటుంది మరియు రంధ్రాలు లేదా ప్రోట్రూషన్‌లు లేవు. అంచు అంచు వెంట నిరంతర వెల్డ్ పూసలను సృష్టించడానికి మీరు MIG లేదా TIGని ఉపయోగించవచ్చు. ఫ్లాంజ్‌ను పరిష్కరించడానికి ఇది ఏకైక మార్గం కాబట్టి మంచి మొత్తం కలయిక చాలా ముఖ్యమైనది. దయచేసి ముందుగా లోహాన్ని పూర్తిగా శుభ్రం చేయండి.

1A T రకం వెల్డ్ గింజలు సాధారణ కంటే ఖరీదైనవిచదరపు గింజలు. మీరు అంచు మరియు అదనపు పదార్థాల ప్రాసెసింగ్ ఆకృతి కోసం చెల్లించాలి. అవి అంచు చుట్టూ సరిగ్గా వెల్డింగ్ చేయడానికి ఎక్కువ సమయం పడుతుంది. ముఖ్యంగా థ్రెడ్ స్థానం ఆఫ్‌సెట్ చేయవలసి వచ్చినప్పుడు, వాటిని ఉపయోగించండి; లేకపోతే, ప్రామాణిక గింజలు చౌకగా ఉండవచ్చు.
