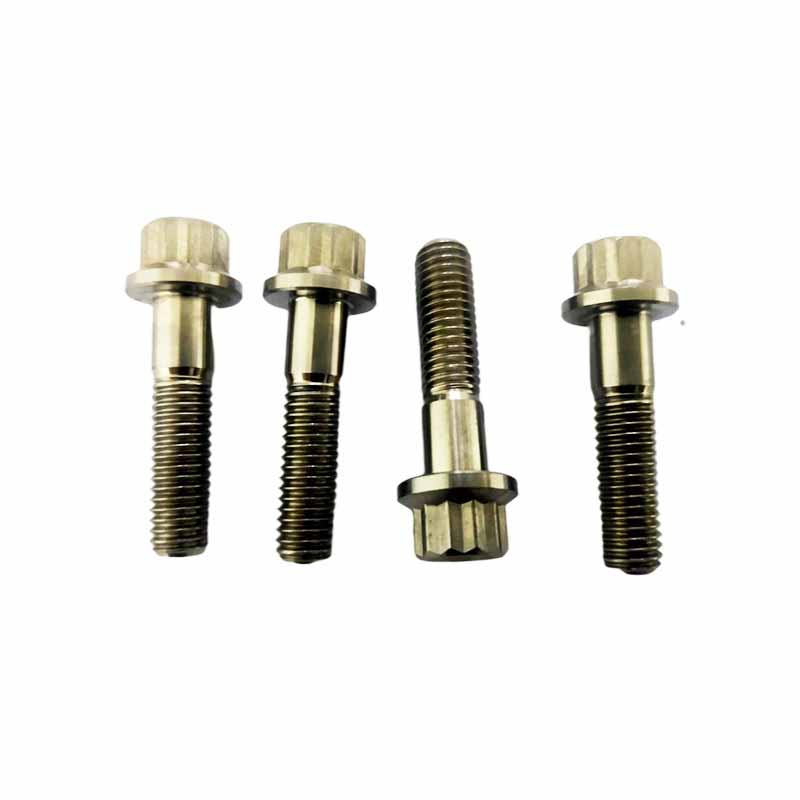

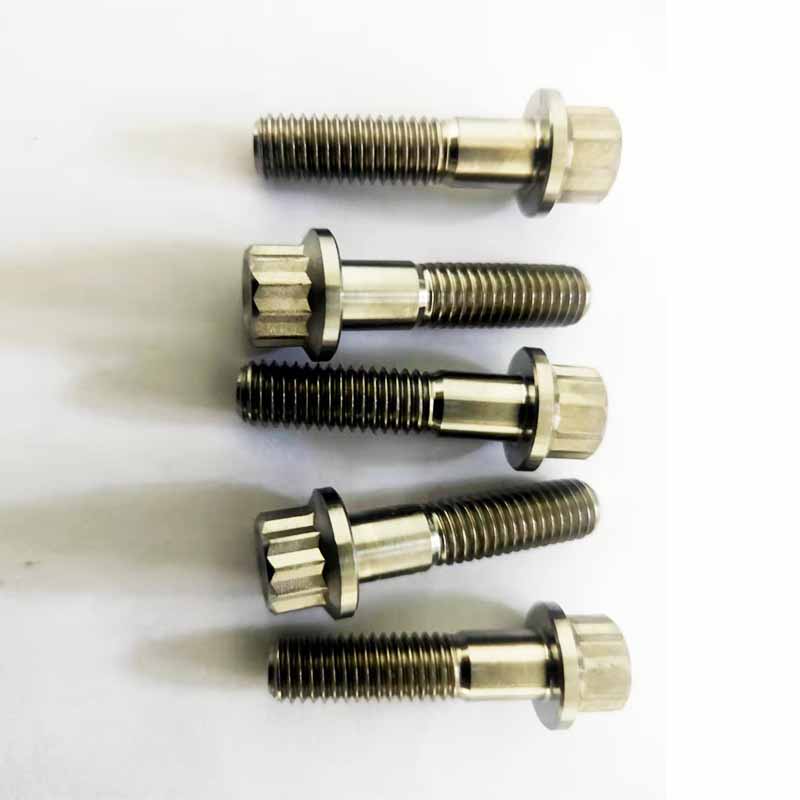

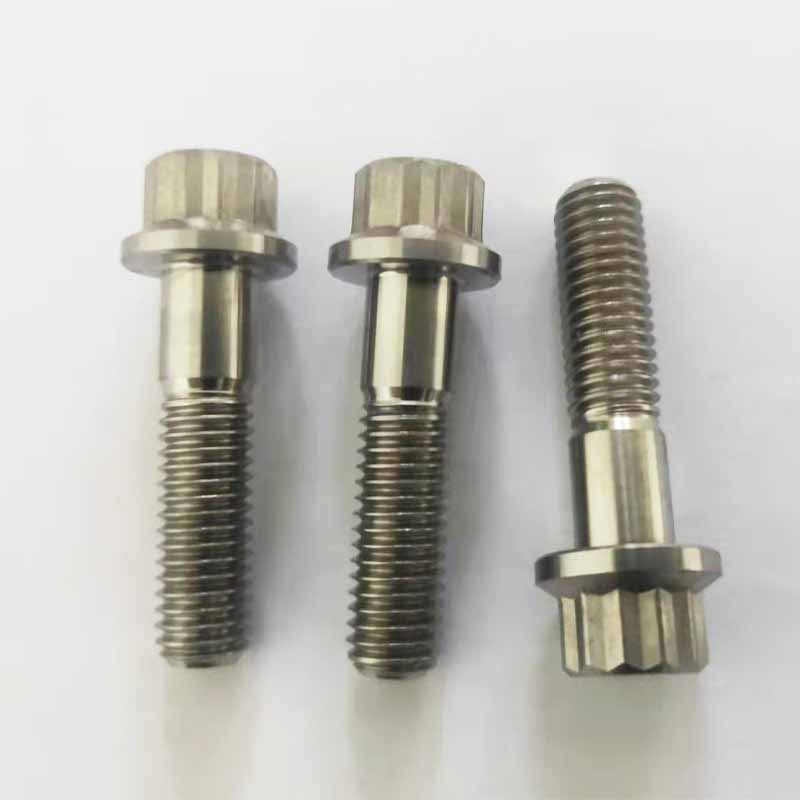

మెట్రిక్ టైప్ U 12 పియోంట్ ఫ్లాంజ్ స్క్రూ

మెట్రిక్ రకం U 12 పియోంట్ ఫ్లాంజ్ స్క్రూలు ఖచ్చితమైన మరియు సురక్షితమైన ఇన్‌స్టాలేషన్‌ల కోసం ఖచ్చితంగా సరిపోతాయి. Xiaoguo® ఫ్యాక్టరీ మీ అవసరాలను తీర్చగలదు. మేము ASME/ANSI B18.2.5M-2009 అమలు ప్రమాణానికి అనుగుణంగా ఉత్పత్తి చేస్తాము. ఇప్పుడే ఆర్డర్ చేయండి మరియు మీకు అవసరమైన నమ్మకమైన స్క్రూలను పొందండి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మెట్రిక్ రకం U 12 పియోంట్ ఫ్లాంజ్ స్క్రూ తల వద్ద 12 మూలలను కలిగి ఉంటుంది. బిగించినప్పుడు, ఇది పెద్ద సంపర్క ప్రాంతాన్ని కలిగి ఉంటుంది మరియు ఎక్కువ టార్క్‌ను వర్తింపజేయవచ్చు. స్క్రూ కింద U- ఆకారపు ఫ్లాంజ్ ప్లేట్ ఉంది, ఇది కనెక్ట్ చేయబడిన భాగంతో పరిచయ ప్రాంతాన్ని పెంచుతుంది మరియు ఒత్తిడిని చెదరగొట్టవచ్చు.

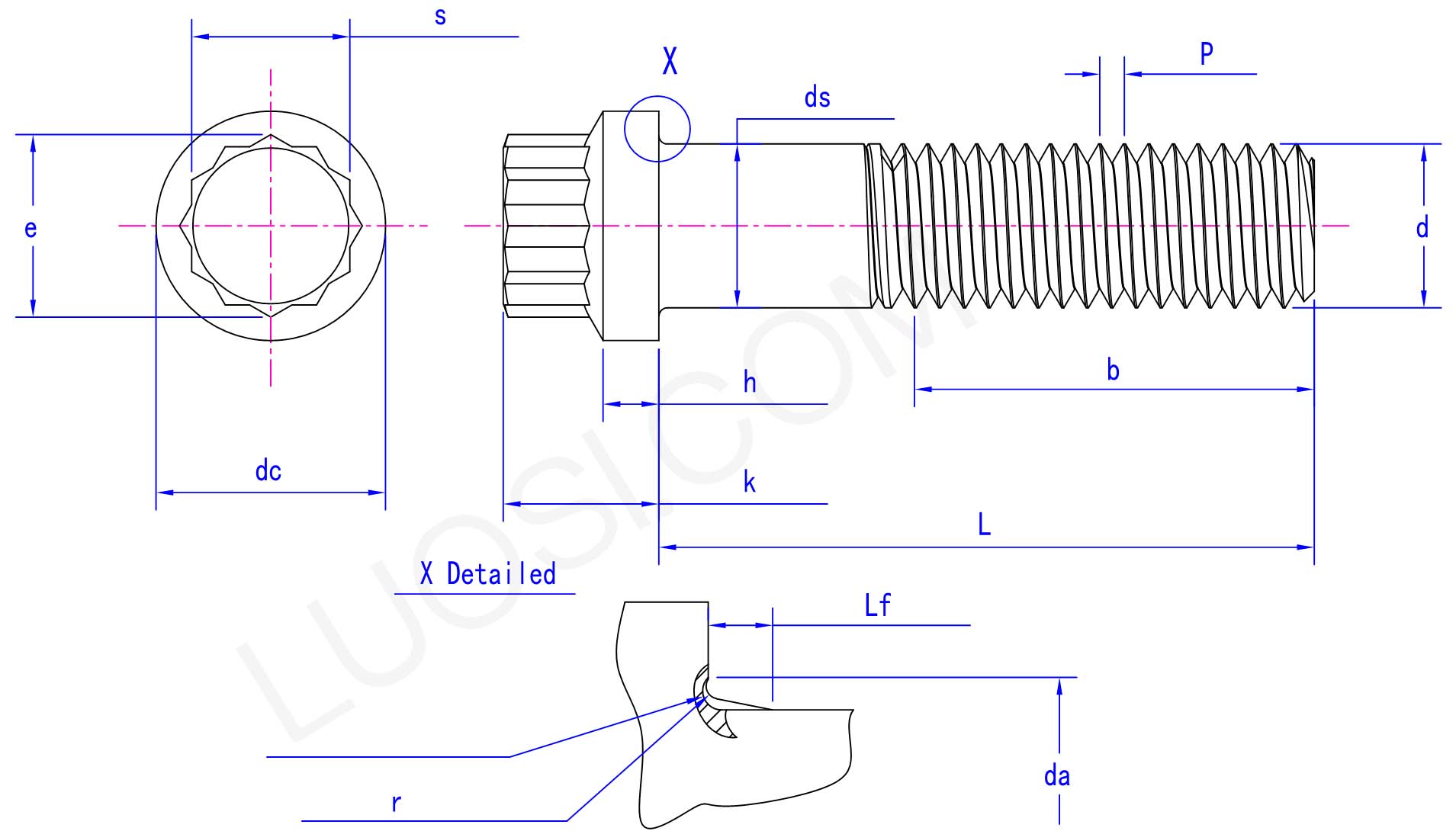

Metric Type U 12 Piont Flange Screw

లక్షణాలు మరియు పారామితులు

మెట్రిక్ రకం U 12-పాయింట్ స్క్రూలు ఉప్పు స్ప్రే తుప్పుకు నిరోధకతను కలిగి ఉంటాయి. దిగువ కట్ డిజైన్ తరచుగా స్టెయిన్లెస్ స్టీల్లో ఉపయోగించబడుతుంది, ఇది పగుళ్ల తుప్పును తగ్గిస్తుంది. ఫ్లాంజ్ సీలింగ్ ఉపరితలాలు, అవి షిప్ రెయిలింగ్‌లు లేదా తీరప్రాంత మౌలిక సదుపాయాలకు అనువైన ఎంపికలు. అవి వదులుగా ఉండకుండా నిరోధించగలవు. సెరేటెడ్ ఫ్లాంజ్ దిగువ ఉపరితలం మెషింగ్ ఉపరితలాన్ని కలిగి ఉంటుంది, ఇది లాకింగ్ దుస్తులను ఉతికే యంత్రాలు అవసరం లేని పారిశ్రామిక వైబ్రేటర్లు లేదా జనరేటర్ బ్రాకెట్‌లకు అనుకూలంగా ఉంటుంది.

టర్బైన్ ఎగ్జాస్ట్ మానిఫోల్డ్‌ను బిగించడానికి మెట్రిక్ రకం U 12 పియోంట్ ఫ్లాంజ్ స్క్రూలు ఉపయోగించబడుతుంది. మానిఫోల్డ్ లీకేజీ టర్బైన్ సామర్థ్యాన్ని తగ్గిస్తుంది. వారు 900 ° C యొక్క ఉష్ణ చక్రాన్ని తట్టుకోగలరు. U- ఆకారపు గాడి బిగించినప్పుడు ఫ్లాంజ్ వార్పింగ్ నుండి నిరోధించవచ్చు. నికెల్ యాంటీ-స్టిక్కింగ్ ఏజెంట్‌ను అప్లై చేసినప్పుడు, రాగి పేస్ట్ కాలిపోతుంది. ప్రతి 50,000 మైళ్లకు దాన్ని భర్తీ చేయండి; థర్మల్ ఫెటీగ్ ఎగ్జాస్ట్ పైప్ పగిలిపోయేలా చేస్తుంది.

మెట్రిక్ రకం U 12-పాయింట్ స్క్రూలు గాలి టర్బైన్ల గేర్బాక్స్ కవర్లను పరిష్కరించడానికి ఉపయోగిస్తారు. టర్బైన్ వైబ్రేషన్ సాంప్రదాయ స్క్రూలు వెనక్కి తగ్గడానికి కారణమవుతుంది. వారు 20 సంవత్సరాలకు పైగా కవర్ ప్లేట్‌ను లాక్ చేయగలరు. దిగువ కట్ భాగం షాక్ శోషణలో పాత్ర పోషిస్తుంది. ఎత్తులో 12-పాయింట్ టార్క్ మల్టిప్లైయర్‌ను ఉపయోగిస్తున్నప్పుడు, తగినంత బిగించడం వలన దుమ్ము దుమ్ము ప్రవేశించి గేర్‌లను దెబ్బతీస్తుంది.

మెట్రిక్ రకం U 12 పియోంట్ ఫ్లాంజ్ స్క్రూ చాలా బలమైన బందు శక్తిని కలిగి ఉంది. 12-కోణ డిజైన్ బిగించినప్పుడు ఎక్కువ టార్క్‌ను తట్టుకునేలా చేస్తుంది. అదనంగా, U-ఆకారపు అంచు ఘర్షణను పెంచుతుంది, ఇది కంపించే వాతావరణంలో కూడా వదులుకోవడం కష్టతరం చేస్తుంది. అవి చాలా నమ్మదగినవి మరియు కనెక్షన్ భాగాలను అన్ని సమయాలలో స్థిరంగా ఉంచగలవు.

ఉత్పత్తి పారామితులు

సోమ	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds గరిష్టంగా	5	6	8	10	12	14	16	20	24	30	36
ds నిమి	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
గరిష్టంగా	5	6	8	10	12	14	16	20	24	30	36
నిమి	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
ఇ నిమి	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc గరిష్టంగా	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc నిమి	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h గరిష్టంగా	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h నిమి	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k గరిష్టంగా	5	6	8	10	12	14	16	20	24	30	36
k నిమి	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
గరిష్టంగా	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf గరిష్టంగా	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r గరిష్టంగా	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r నిమి	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
