గ్రేడ్ 5 స్క్వేర్ హెడ్ బోల్ట్

Xiaoguo® యొక్క అధునాతన గ్రేడ్ 5 స్క్వేర్ హెడ్ బోల్ట్‌కు ప్రత్యేక రెంచ్‌లు అవసరం లేదు. బదులుగా సాధారణ ఓపెన్-ఎండ్ రెంచ్‌లు, సర్దుబాటు చేయగల రెంచ్‌లు మరియు స్టార్ రెంచ్‌లను ఉపయోగించవచ్చు. నిర్వహణ సైట్‌లో వాటిని సులభంగా యాక్సెస్ చేయవచ్చు. ఇది సాధనాల సేకరణ ఖర్చులను తగ్గిస్తుంది మరియు పనిని మరింత సమర్థవంతంగా చేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మెటీరియల్ లక్షణాలు

గ్రేడ్ 5 స్క్వేర్ హెడ్ బోల్ట్ యొక్క ప్రధాన మెటీరియల్ లక్షణాలను ఇలా సంగ్రహించవచ్చు:

(1)బేస్ మెటీరియల్: మీడియం కార్బన్ స్టీల్, కార్బన్ కంటెంట్ 0.28% నుండి 0.55% వరకు ఉంటుంది.

(2) హీట్ ట్రీట్‌మెంట్ పరిస్థితి: ప్రమాణాలలో నిర్దేశించబడిన యాంత్రిక పనితీరు అవసరాలను తీర్చడానికి ఇది చల్లార్చడంతోపాటు టెంపరింగ్ ట్రీట్‌మెంట్‌ను తప్పనిసరిగా చేయాలి.

(3)బలం గ్రేడ్: తన్యత బలం 120,000 psi (సుమారు 827 MPa).

(4) గట్టిదనం ప్రయోజనం: గ్రేడ్ 8తో పోలిస్తే, ఇది అధిక పొడుగు రేటు మరియు మెరుగైన కోత శక్తిని కలిగి ఉంటుంది.

(5) ఫ్లెక్సిబిలిటీ: SAE J429 ప్రమాణం నిర్దిష్ట మిశ్రమం గ్రేడ్‌ను పేర్కొనలేదు. రసాయన కూర్పు మరియు యాంత్రిక లక్షణాలు అవసరాలకు అనుగుణంగా ఉన్నంత వరకు 1038, 1040, 35K, 40Cr, మొదలైన వివిధ పదార్థాల వినియోగాన్ని ఇది అనుమతిస్తుంది.

(6) వర్తించే లక్షణాలు: వ్యాసం పరిధి 1/4" నుండి 1-1/2" వరకు. ఈ పరిధిని మించిన వ్యాసాల కోసం, దయచేసి ASTM A449 వంటి ప్రత్యామ్నాయ ప్రమాణాలను చూడండి.

Grade 5 Square Head Bolt

మెటీరియల్ కూర్పు

గ్రేడ్ 5 స్క్వేర్ హెడ్ బోల్ట్ మీడియం కార్బన్ స్టీల్‌తో తయారు చేయబడింది మరియు క్వెన్చింగ్ మరియు టెంపరింగ్ ప్రక్రియలకు లోనవుతుంది, బలం మరియు దృఢత్వం యొక్క సరైన సమతుల్యతను సాధిస్తుంది. ప్రతి మూలకం యొక్క విషయాలు క్రింది విధంగా ఉన్నాయి:

రసాయన కూర్పు సూచికలు	కంటెంట్ అవసరాలు
కార్బన్ (C)	0.28% - 0.55%
భాస్వరం (P)	≤ 0.030%
సల్ఫర్ (S)	≤ 0.050%

గ్రేడ్ పోలిక

గ్రేడ్ 5 స్క్వేర్ హెడ్ బోల్ట్ మీడియం-హై స్ట్రెంగ్త్ గ్రేడ్‌గా వర్గీకరించబడింది. వారు బలం, మొండితనం మరియు ఖర్చు మధ్య ఆదర్శవంతమైన సమతుల్యతను సాధిస్తారు. గ్రేడ్ 2తో పోలిస్తే, అవి అధిక శక్తిని అందిస్తాయి; గ్రేడ్ 8తో పోలిస్తే, అవి మెరుగైన డక్టిలిటీ మరియు షీర్ ఫోర్స్-బేరింగ్ కెపాసిటీని కలిగి ఉంటాయి, ఇవి చాలా మధ్యస్థ మరియు భారీ పారిశ్రామిక అనువర్తనాలకు అనుకూలంగా ఉంటాయి. మీకు స్పష్టమైన అవగాహనను అందించడానికి, మీరు క్రింది పట్టిక కంటెంట్‌ను చూడవచ్చు.

లక్షణాలు	గ్రేడ్5	గ్రేడ్2	గ్రేడ్8
తన్యత బలం	120,000 psi	74,000 psi	150,000 psi
మెటీరియల్	మధ్యస్థ కార్బన్ స్టీల్	తక్కువ కార్బన్ స్టీల్/మీడియం కార్బన్ స్టీల్	మధ్యస్థ కార్బన్ మిశ్రమం ఉక్కు
తల మార్కింగ్	3 రేడియల్ లైన్లు	మార్కింగ్ లేదు	6 రేడియల్ లైన్లు
అప్లికేషన్ దృశ్యాలు	మధ్యస్థ భారీ పరిశ్రమ	సాధారణ కాంతి స్థిర పరికరాలు	విపరీతమైన భారం/కీలక భద్రతా భాగాలు
వశ్యత	మధ్యస్థం	అధిక	తక్కువ
ధర	మధ్యస్థం	తక్కువ	అధిక
షీర్ ఫోర్స్ బేరింగ్ కెపాసిటీ	మంచిది (వికృతీకరించడం మరియు శక్తిని గ్రహించడం సులభం)	సగటు	బలహీనమైన (మరింత పెళుసుగా)

కీ అడ్వాంటేజ్

(1) మధ్యస్థ-అధిక శక్తి పనితీరు: గ్రేడ్ 5 స్క్వేర్ హెడ్ బోల్ట్ యొక్క తన్యత బలం 120,000 psiకి చేరుకుంటుంది, ఇది మీడియం నుండి భారీ లోడ్‌లను తట్టుకోగలదు, ఇది గ్రేడ్ 2 బలం కంటే 62% బలంగా ఉంటుంది.

(2)అద్భుతమైన కోత నిరోధకత: గ్రేడ్ 8తో పోలిస్తే, ఇది వేరొక రూపానికి సర్దుబాటు చేయబడుతుంది, ఇది కోత శక్తి అవసరమయ్యే అప్లికేషన్‌లకు మరింత అనుకూలంగా ఉంటుంది.

(3)కఠినమైన వాతావరణాలకు అనుకూలత: స్క్వేర్ హెడ్ డిజైన్ ఇప్పటికీ చమురు మరకలు, మట్టి మరియు పరిమిత దృశ్యమానత వంటి కఠినమైన పని పరిస్థితులలో సమర్థవంతంగా పని చేస్తుంది.

(4) సంస్థాపన సౌకర్యవంతంగా ఉంటుంది: సాధారణ ఓపెన్-ఎండ్ రెంచ్‌లు, సర్దుబాటు చేయగల రెంచ్‌లు మరియు స్టార్ రెంచ్‌లు అన్నీ ప్రత్యేక సాధనాల అవసరం లేకుండానే ఆపరేషన్ కోసం ఉపయోగించవచ్చు.

(5) అధిక వ్యయ-ప్రభావం: గ్రేడ్ 2 మరియు గ్రేడ్ 8 మధ్య బలం మరియు ఖర్చు మధ్య సరైన సమతుల్యతను సాధించండి

(6) పరిశ్రమలకు విస్తృతంగా వర్తిస్తుంది: మైనింగ్, రైల్వేలు, వ్యవసాయం, పెట్రోకెమికల్స్, ఉక్కు నిర్మాణాలు మరియు ఇతర ప్రధాన పారిశ్రామిక రంగాలను కవర్ చేస్తుంది

Grade 5 Square Head Bolt

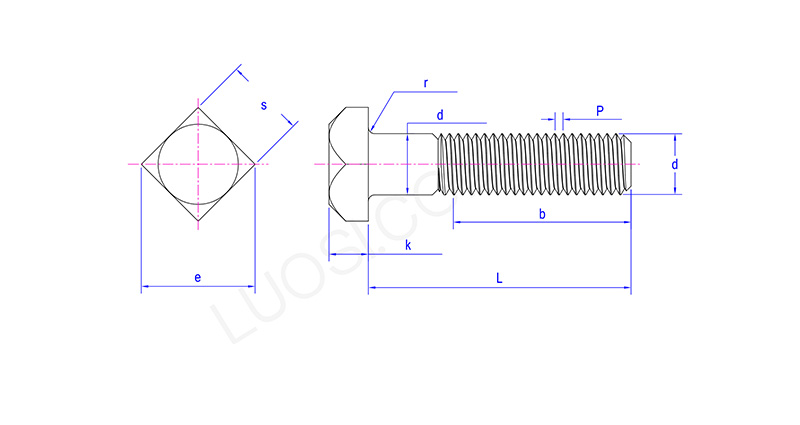

సోమ	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds గరిష్టంగా	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
గరిష్టంగా	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
నిమి	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
ఇ గరిష్టంగా	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
ఇ నిమి	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k గరిష్టంగా	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k నిమి	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r గరిష్టంగా	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r నిమి	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
