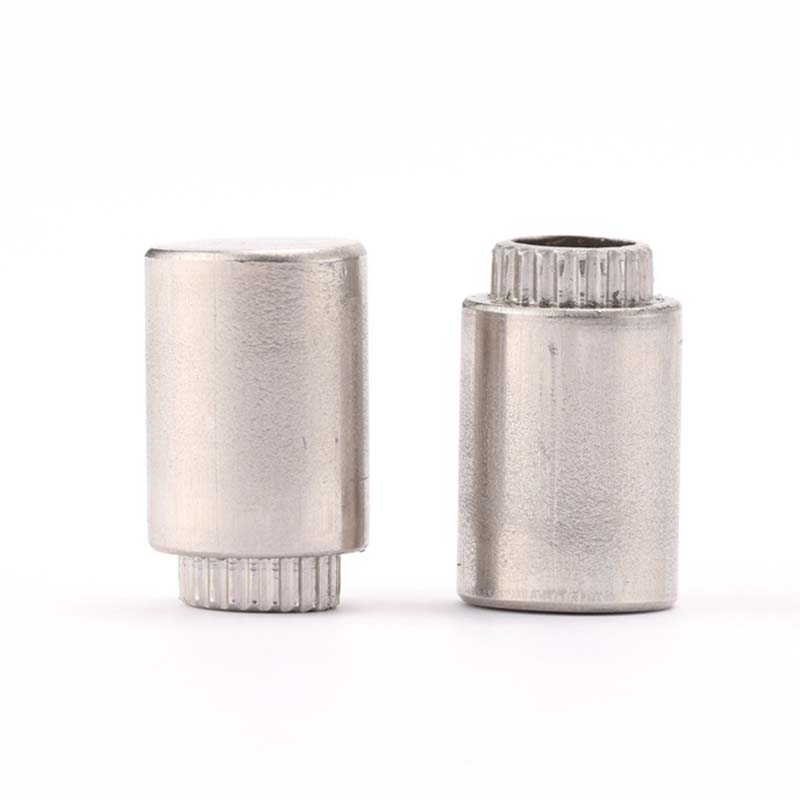

క్యాప్టివ్ ఫాస్టెనర్ బ్రోచింగ్ స్టాండ్ఆఫ్లు వేర్వేరు ఉపరితల చికిత్సలను కలిగి ఉంటాయి. అవి తుప్పుతో పోరాడటానికి, టంకం సరళంగా చేయడానికి, విద్యుత్తును బాగా ప్రవహించనివ్వండి మరియు వాటిని చక్కగా కనిపించేలా చేస్తాయి.
సాధారణమైనవి ఎలక్ట్రోలైటిక్ నికెల్ పూత, టిన్ పూత (స్వచ్ఛమైన లేదా మిశ్రమం), జింక్-నికెల్ మిశ్రమం పూత (ఇది తుప్పుతో పోరాడటంలో మంచిది), మరియు వెండి పూత (విద్యుత్ ప్రవాహాన్ని అనుమతించడానికి మంచిది).
మీరు ఎంచుకున్న చికిత్స పర్యావరణానికి ఏమి అవసరమో, టంకం ప్రక్రియ మరియు విద్యుత్ పనితీరుకు ఏమి అవసరమో దానిపై ఆధారపడి ఉంటుంది.
సంస్థాపన సమయంలో, బలమైన, కంపనం-నిరోధక బంధాన్ని నిర్ధారించడానికి రివర్టింగ్ ప్రక్రియను ఉపయోగించి బ్రోచింగ్ స్టాండ్ఆఫ్ అతికించబడుతుంది.
క్యాప్టివ్ ఫాస్టెనర్ బ్రోచింగ్ స్టాండ్ఆఫ్ చాలా ప్రామాణిక పరిమాణాలలో వస్తుంది మరియు మీరు కూడా కస్టమ్ వాటిని పొందవచ్చు.
ప్రధాన స్పెక్స్లో స్టడ్ యొక్క వ్యాసం (షాంక్ మరియు తల రెండూ), మొత్తం ఎత్తు, థ్రెడ్ పరిమాణం మరియు పొడవు (స్టడ్ చివర థ్రెడ్లు ఉంటే) మరియు పిసిబిలో అవసరమైన రంధ్రం యొక్క పరిమాణం ఉన్నాయి.
కొలతలు సరిగ్గా పొందడం ముఖ్యం. ఇది PCB లో స్టడ్ సరిగ్గా సరిపోతుందని, మీరు దాన్ని రివర్ట్ చేసినప్పుడు సరైన బిగింపు శక్తిని పొందుతుంది మరియు అది కనెక్ట్ అయ్యే ఇతర భాగాలతో పనిచేస్తుంది.

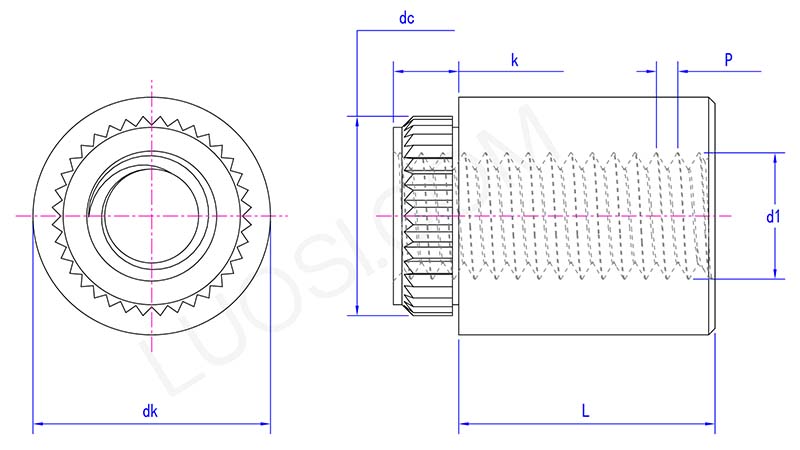

సోమ |
M3 | M4 |
P |
0.5 | 0.7 |
DC మాక్స్ |
4.36 | 6.76 |
DC నిమి |
4.47 | 6.6 |
డి 1 |
M3 | M4 |
కె మాక్స్ |
2.29 | 2.29 |
DK మాక్స్ |
5.69 | 8.87 |
Dk min |
5.43 | 8.61 |
ఈ క్యాప్టివ్ ఫాస్టెనర్ బ్రోచింగ్ స్టాండ్ఆఫ్ నిర్వహించగలదు ఎంత బరువు, వ్యాసం మరియు పొడవు, అవి ఏ పదార్థంతో తయారు చేయబడ్డాయి (ఉక్కు లేదా అల్యూమినియం), పిసిబి ఎంత మందంగా ఉంది మరియు రంధ్రం యొక్క పరిమాణం.
ఇలా, 1.6 మిమీ పిసిబిలోని ఒక సాధారణ 3 మిమీ స్టెయిన్లెస్ స్టీల్ స్టడ్ సాధారణంగా 300-500 ఎన్ (అంటే 30-50 కిలోల) పుల్-అవుట్ ఫోర్స్ను నిర్వహించగలదు.
కోత మరియు పుల్-అవుట్ బలాన్ని జాబితా చేసే సాంకేతిక షీట్లు మాకు ఉన్నాయి. మీరు ఎంచుకున్న స్టడ్ మీరు ఉపయోగిస్తున్న దాని యొక్క యాంత్రిక అవసరాలను నిర్వహించగలదని నిర్ధారించుకోవడానికి ఈ స్పెక్స్ను ఎల్లప్పుడూ తనిఖీ చేయండి.
