12 పళ్ళు స్ప్లైన్ బోల్ట్‌లు అంచుతో

ఫ్లేంజ్‌తో 12 పళ్ళు స్ప్లైన్ బోల్ట్‌లు తరచుగా సంస్థ మరియు యాంటీ-స్లిప్ కనెక్షన్లు అవసరమయ్యే ప్రాజెక్టులకు అనుకూలంగా ఉంటాయి. ఇది మెరుగైన టార్క్ను అందించగలదు మరియు బిగించే ప్రక్రియలో బోల్ట్‌లు జారకుండా నిరోధించవచ్చు. Xiaoguo® ఫ్యాక్టరీ ఉత్పత్తి చేసిన బోల్ట్‌లు MS 14157B-1978 యొక్క అమలు ప్రమాణానికి అనుగుణంగా ఉంటాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

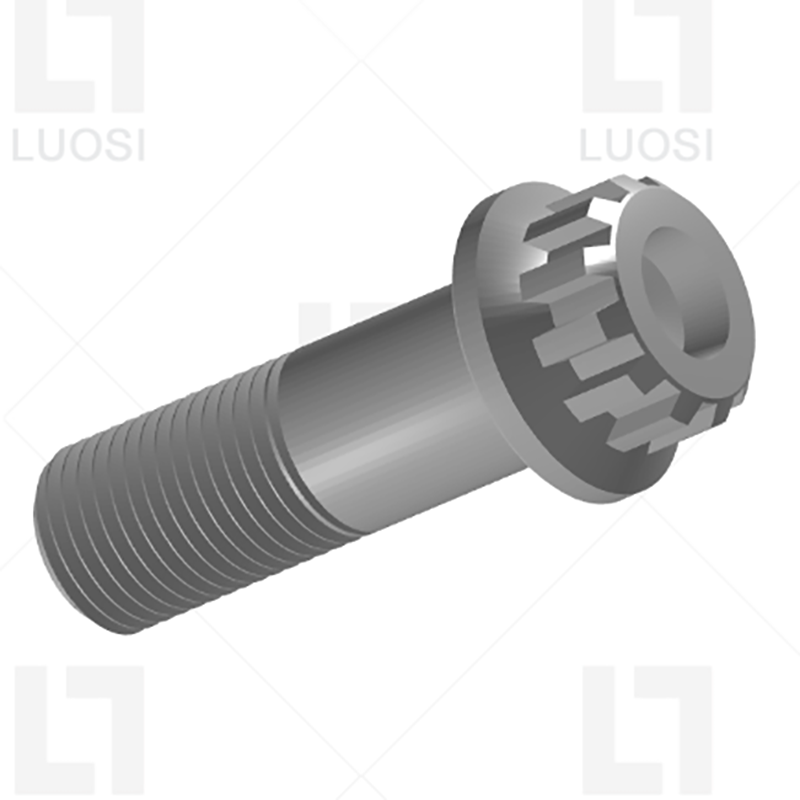

ఫ్లేంజ్‌తో 12 దంతాల స్ప్లైన్ బోల్ట్‌ల తల 12 దంతాలతో రూపొందించబడింది, ఇది మ్యాచింగ్ స్ప్లైన్ సాకెట్ రెంచ్‌తో దగ్గరగా సరిపోతుంది. దాని అడుగున, రబ్బరు పట్టీ వంటి అంచు ఉంది, ఇది కనెక్ట్ చేయబడిన పదార్థంతో సంప్రదింపు ప్రాంతాన్ని పెంచుతుంది.

ఉత్పత్తి లక్షణాలు

ఫ్లేంజ్‌తో 12 పళ్ళు స్ప్లైన్ బోల్ట్‌లు 12 దంతాల స్ప్లైన్ ప్లస్ ఫ్లేంజ్ యొక్క ప్రత్యేకమైన నిర్మాణాన్ని కలిగి ఉంటాయి. 12-టూత్ స్ప్లైన్ మరింత ఫోర్స్ అప్లికేషన్ పాయింట్లను అందిస్తుంది, బిగించే ఆపరేషన్ మరింత ఖచ్చితమైనది మరియు మృదువుగా చేస్తుంది. ఫ్లాంగెస్ ఒత్తిడిని చెదరగొడుతుంది, కనెక్షన్ స్థిరత్వాన్ని పెంచుతుంది మరియు బోల్ట్‌లు వదులుకోకుండా నిరోధిస్తాయి.

ఈ బోల్ట్‌లను విండ్ టర్బైన్ బ్లేడ్ యొక్క మూలానికి అనుసంధానించవచ్చు. బ్లేడ్ బోల్ట్ 20 టన్నుల సెంట్రిఫ్యూగల్ ఫోర్స్‌కు లోబడి ఉంటుంది. ఇది లోడ్లను భరించగలదు. స్ప్లైన్ హెడ్ 1,000 N · m యొక్క హైడ్రాలిక్ టార్క్ను తట్టుకోగలదు. ఈ అంచు మిశ్రమ పదార్థం యొక్క మూలాన్ని సూక్ష్మ కదలిక కారణంగా పగుళ్లు లేకుండా నిరోధించగలదు. ప్రతి ఐదేళ్ళకు ఇది భర్తీ చేయాల్సిన అవసరం ఉంది, మరియు దెబ్బతిన్న ప్రతి బ్లేడ్ ఖర్చు 250,000 యుఎస్ డాలర్లు.

12 దంతాల స్ప్లైన్ బోల్ట్‌లకు సరిపోయే స్ప్లైన్ స్క్రూడ్రైవర్లు అవసరం. వారు కత్తిరించకుండా భారీ టార్క్ ప్రసారం చేయవచ్చు, షట్కోణ బోల్ట్‌ల కంటే చాలా గొప్పది. అంతర్నిర్మిత ఫ్లేంజ్ రబ్బరు పట్టీకి సమానంగా పనిచేస్తుంది, కాబట్టి మీరు అదనపు భాగాలను సేవ్ చేయవచ్చు. భారీ పరికరాల నిర్వహణకు ఇది చాలా అనుకూలంగా ఉంటుంది.

12 పళ్ళు స్ప్లైన్ బోల్ట్‌లు ఫ్లేంజ్‌తో బాధపడటం అంత సులభం కాదు. చాలా మందికి స్ప్లైన్ సాధనాలు లేవు. ఫ్లాంగెస్ వైబ్రేషన్ కింద బోల్ట్‌లను స్థిరంగా ఉంచగలవు మరియు అవి పబ్లిక్ మెషినరీ లేదా రైల్వే ట్రాక్‌లలో ఉపయోగించబడతాయి, ఇక్కడ దొంగతనం ప్రమాదం ఉంది. అధిక-వైబ్రేషన్ ప్రాంతాల కోసం (కంప్రెషర్లు, జనరేటర్లు), వాటిని గట్టిగా పరిష్కరించవచ్చు. స్ప్లైన్ డ్రైవర్ బయటకు రాదు. సెరేటెడ్ ఫ్లేంజ్ ఎంపిక ఉపరితలాన్ని కొరుకుతుంది. లాకింగ్ వాషర్ అవసరం లేదు.

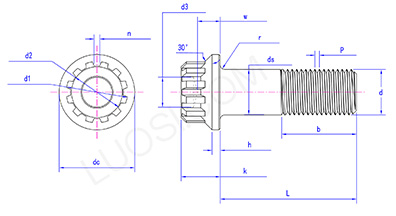

ఉత్పత్తి పారామితులు

సోమ	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC మాక్స్	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC నిమి	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
కె మాక్స్	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
కె మిన్	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H గరిష్టంగా	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H నిమి	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
బి నిమి	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 మాక్స్ మాక్స్	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
నిమి	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
గనులలో	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS మాక్స్	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 గరిష్టంగా	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
డి 1 నిమి	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 గరిష్టంగా	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 నిమి	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n గరిష్టంగా	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
ఎన్ మిన్	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r మాక్స్	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
